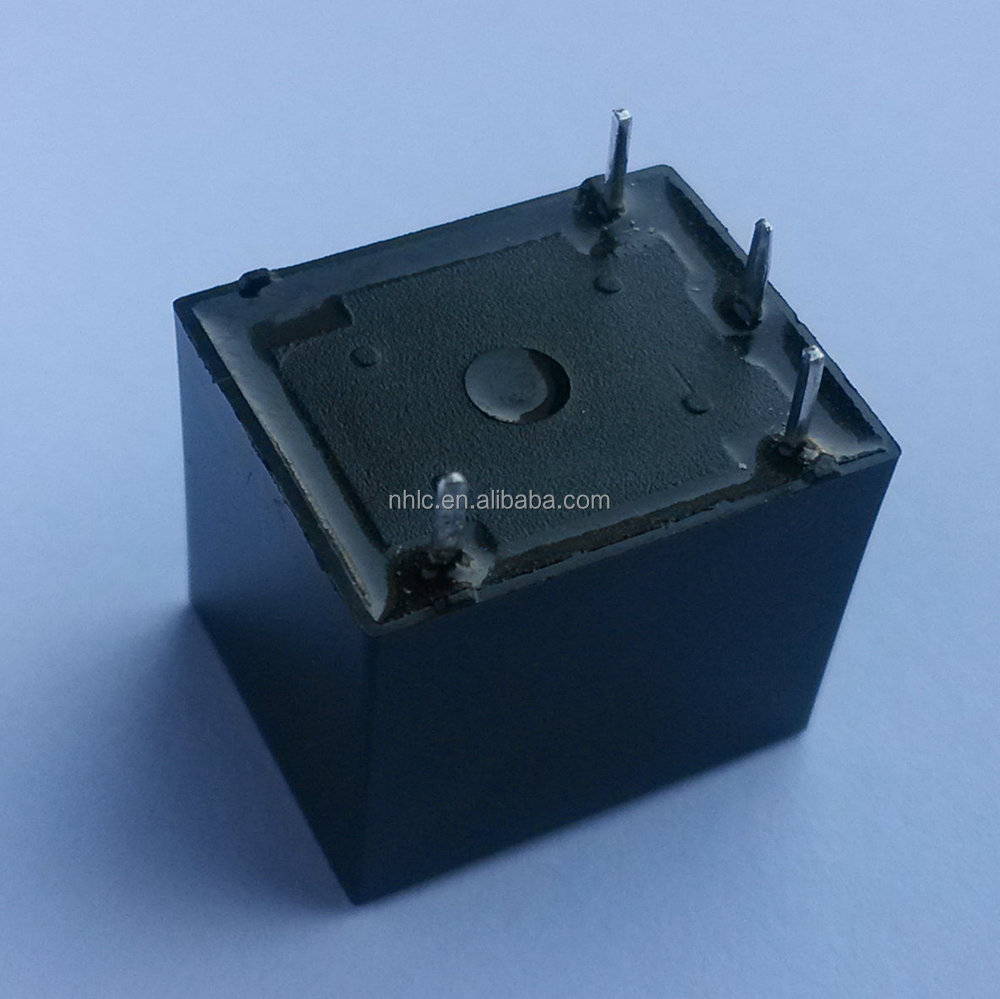

製品情報

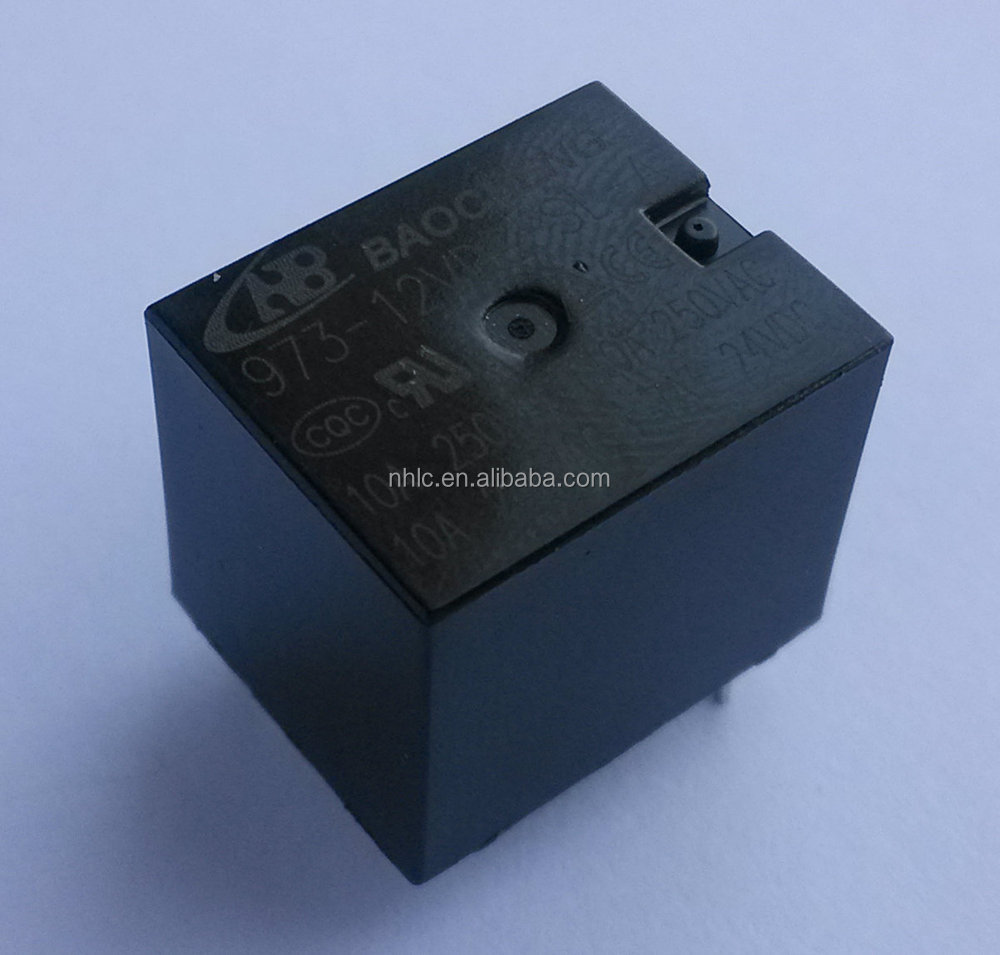

| 原産地: 中国(本土) | 銘柄: Hlc- baocheng | モデル番号: 973-12vdc-sl-c |
| 理論: 電磁石のリレー | 使用法: 一般目的 | サイズ: ミニチュア |
| 特徴を保護しなさい: 密封される | 接触の負荷: 高い発電 | コンタクトフォーム: なし、 nc、 なし・nc |
| 接点材料: またはagcdoagsno2 | 接触荷重: 7a、 10a、 15a | 接触抵抗: 最大。 100mΩ |
| コイル電圧: 3,5,6,9,12、 15、 18、 24、 48vdc | コイル消費電力: 0.36w~0.45w | 色: 黒または青 |

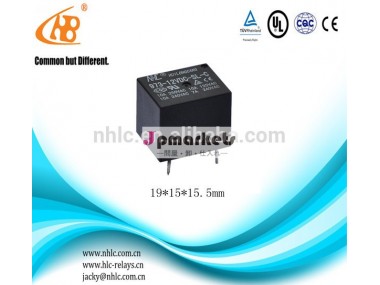

| 外形寸法: ミリメートル19*15*15.5 | パッケージ: ダスト- 証拠または密閉型 | 平均余命: electrial100000回 |
包装
| 包装: Step1: 発泡スチロールの梱包用step2あたり100個: インナーカートンあたり1000個step3: アウターあたり2000個ステップ4ダブル段ボール箱: 外箱にでかく。 |
仕様
1.冷蔵庫リレー価格良い2.低コイル消費電力3.溶接基板上の直接4.高サージ電流と合う機会
1.利点・製品仕様:
1)。 973( 3ff、 t73) 12v冷蔵庫リレー価格良い10a/15a指定:
973- 24vdc- sl- 、
1234
1モデルなし。: 9732コイル定格電圧( v): 3,5,6,9,12、 18、 24、 36、 48

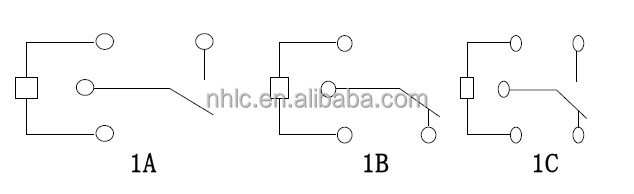

3パッケージ: sl- 密封されたなし- ダスト- 証拠4コンタクトフォーム:、: 1a; b: 1b; c: 1c
2)。973( 3ff、 t73) 12v価格良い10a/15a冷蔵庫リレー製品の特徴:
1.接点スイッチング能力: 定期的な10a; ノーマルオープン最大。 40a。
3.グレードクラスfコイルの絶縁。
4.形態無接点、 nc・変換。
5.ダスト- 証拠・密閉型。
6.に準拠していrohs- 指令。
3)。973( 3ff、 t73) 12v価格良い10a/15a冷蔵庫リレー接点定格:
| コンタクトフォーム | 1a( 1h)( spstno)、 1b( 1d)( spstnc)、 1c( 1z)( spdt(b- m)) | |||||||
| 接点材料 | agcdoagsno2 | |||||||
| 接触荷重 | 7a240vac、 7a24vdc、 12a250vac、 10a250vac、 10a277vac、 15a125vac | |||||||
| スイッチング電力最大。 | 336w2500va | |||||||
| スイッチング電圧の最大値。 | vdc110380vac | 最大電流を切り替える。: 20a | ||||||
| 抵抗maxにお問い合わせください。 | ・ル; 100m・オメガ; | Iec61810-7 | ||||||
| 平均余命 | 電気 | 105 | Iec61810-7 | |||||
| machanical | 107 | Iec61810-7 | ||||||
4)。973( 3ff、 t73) 12v価格良い10a/15a冷蔵庫リレーコイル定格:
| なし。 | コイル電圧( vdc) | コイル抵抗・オメガ;& plusmn; 10％ | を拾う( vdc) 最大。( 75％定格電圧の) | ドロップアウト( vdc) 分。( 10％定格電圧の) | パワー (w) | 操作し時間( ms) | リリースタイム (ms) | |
| 定格 | 最大。 | |||||||
| 1 | 3 | 3.9 | 25 | 2.25 | 0.3 | 0.36 | ・ル; 10 | ・ル; 5 |
| 2 | 5 | 6.5 | 69 | 3.75 | 0.5 | |||
| 3 | 6 | 7.8 | 100 | 4.50 | 0.6 | |||
| 4 | 9 | 11.7 | 225 | 6.75 | 0.9 | |||
| 5 | 12 | 15.6 | 400 | 9.0 | 1.2 | |||
| 6 | 24 | 31.2 | 1600 | 18.0 | 2.4 | |||
| 7 | 36 | ４６．８ | 3600 | 27.0 | 3.6 | |||
| 8 | 48 | 62.4 | 6400 | 36.0 | 4.8 | |||
| なし。 | コイル電圧( vdc) | コイル抵抗・オメガ;& plusmn; 10％ | を拾う( vdc) 最大。( 75％定格電圧の) | ドロップアウト( vdc) 分。( 10％定格電圧の) | 消費電力( w) | 操作し時間( ms) | 解除時間( ms) | |
| 定格 | 最大。 | |||||||
| 1 | 3 | 3.9 | 20 | 2.25 | 0.3 | 0.45 | ・ル; 10 | ・ル; 5 |
| 2 | 5 | 6.5 | 56 | 3.75 | 0.5 | |||
| 3 | 6 | 7.8 | 80 | 4.50 | 0.6 | |||
| 4 | 9 | 11.7 | 180 | 6.75 | 0.9 | |||
| 5 | 12 | 15.6 | 320 | 9.0 | 1.2 | |||
| 6 | 24 | 31.2 | 1280 | 18.0 | 2.4 | |||
| 7 | 36 | ４６．８ | 2880 | 27.0 | 3.6 | |||
| 8 | 48 | 62.4 | 5120 | 36.0 | 4.8 | |||
| なし。 | コイル電圧( vdc) | コイル抵抗・オメガ;& plusmn; 10％ | を拾う( vdc) 最大。( 57.5%定格電圧の) | ドロップアウト( vdc) 分。( 15％定格電圧の) | 消費電力( w) | 操作し時間( ms) | リリースタイム (ms) | |
| 定格 | 最大。 | |||||||
| 1 | 6 | 7.8 | 45 | 3.4 | 0.9 | 0.8 | ・ル; 10 | ・ル; 5 |
| 2 | 9 | 11.7 | 100 | 5.2 | 1.35 | |||
| 3 | 12 | 15.6 | 180 | 6.90 | 1.8 | |||
| 4 | 24 | 31.2 | 720 | 13.8 | 3.6 | |||
5)。973( 3ff、 t73) 12v価格良い10a/15a冷蔵庫リレー技術的な評価:
| 絶縁抵抗 | 分。 250m・オメガ;( 500vdc) | Iec60255-5 | ||||||
| 絶縁耐力 | ||||||||
| 接点間の | 50hz750v | Iec60255-5 | ||||||
| コイルの間・連絡 | 50hz1500v | Iec60255-5 | ||||||
| 耐衝撃性 | 100m/s211ms | Iec68-2-27eaテスト | ||||||
| 耐振動性 | 振幅1.5mm10hz~55hz | Iec68-2-6fcテスト | ||||||
| 大手- アウト端子強度 | 5n | Iec68-2-21ua1テスト | ||||||
| 溶接性 | 235・#8451;& plusmn; 2・#8451; 3s& plusmn; 0.5s | Iec68-2-20taway1テスト | ||||||
| 周囲温度 | -55・#8451; ~85・#8451; | |||||||
| 相対湿度 | 93％( 40・#8451;) | Iec68-2-3テストca | ||||||
| 重量 | 約。 9.0g |

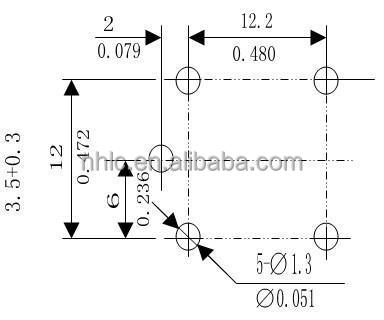

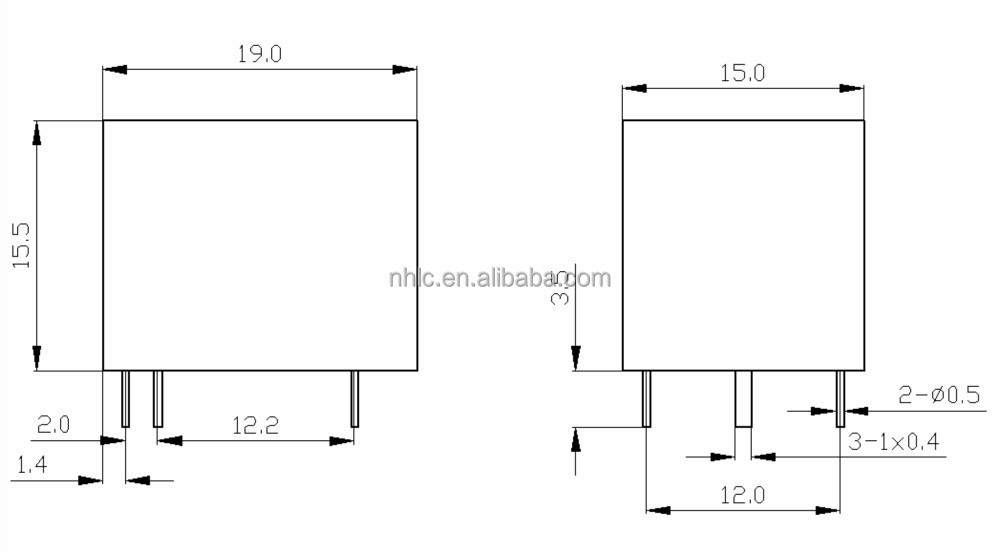

6)。973( 3ff、 t73) 12v価格良い10a/15a冷蔵庫リレー寸法:
外形寸法

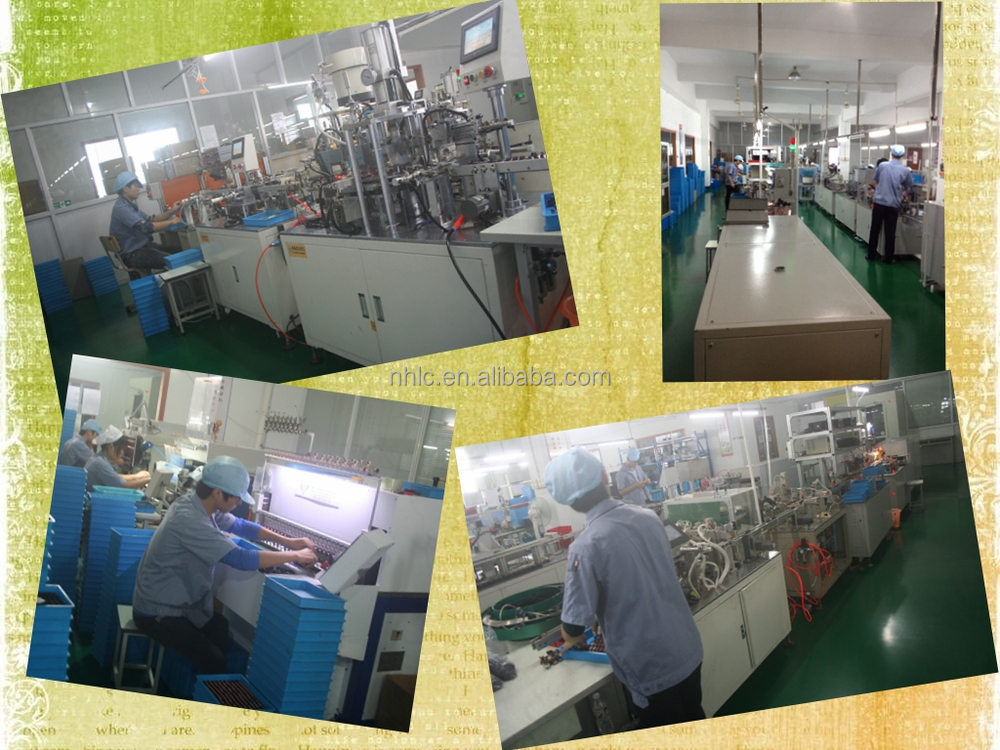

2)。 会社の生産プロセス:
973( 3ff、 t73) 12v価格良い10a/15a冷蔵庫リレー生産工程
5.faq:
Q: を取得する方法を引用とあなたの会社とのビジネス関係を開始?
、: 電子メールをお送りくださいと私たちの営業は、 ご連絡を差し上げrepresentiveとすぐに我々はあなたの電子メールを受信。
Q: どのように価格を受信するために、 最短時間でquotaion?
、: 送信するときに、 お問い合わせ内容を、 親切にしてくださいすべての詳細を確認してください、 接触荷重などです、 コンタクトフォーム, コイル電圧と製品寸法が言及されている。
Q: カスタムプロジェクトを開始する方法あなたの会社と?
、: 私達に送ってくださいあなたの設計図面やオリジナルのサンプルできるように、 我々は見積書を提供する。 一度確認、 を出発するサンプル作りと注文管理。
