製品情報
原産地: 中国(本土) | 材料: 鋼 | 標準または非標準: 標準 |
構造: ユニバーサル | 軟質または硬質: フレキシブル |
包装
包装: パレット |
仕様

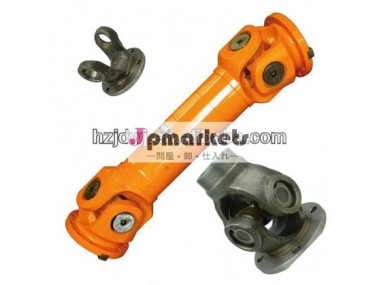

カルダンシャフトフライス1.高い伝達効率2.振動に削減、 ノイズ3.耐用年数を延長4.ce
私たちが提供するカルダンシャフトカップリングを備えて、 swcユニバーサルジョイントシャフトカップリングタイプ-、 ユニバーサルジョイントシャフトカップリングswp- タイプ、 ユニバーサルジョイントシャフトカップリングswz- タイプ、 ユニバーサルジョイントシャフトカップリングのためのクロス。
カルダンシャフトは、 機械的なトルクを伝達すると回転用コンポーネント、 を接続するために通常使用される他のコンポーネントのドライブ
Wc-bhカルダンシャフト、 私たちの短いドライブシャフト伸縮性溶接ユニバーサルカップリング!!
なぜ私たち?
1.保証品質:としてIso9001: 2008年専門の製造所認定、 すべての製品は当社の品質管理に合格する必要があり配達の前に。
2.製品の広い範囲: のすべてを満たすことができるあなたの購入要件
3.競争力のある価格
私たちの宝物、 一人ひとりの可能な限りすべての顧客の満足を見る機会と私たちの目標として、。 我々が持っているとアルはwaysに固執する私たちの元の信念やお客様に最高のサービスすべてを提供する。
1.d=50~550mm直径、 l=390~2300mm
2.1.25knからトルク。 m~710kn。 m
3.nonstandare範囲の生産にも。
Swp-fg | 200 | 225 | 250 | 285 | 315 | 350 | 390 | 435 | 480 | 550 | 600 | |
ロータリー直径d/d0 | 200-285 | 225-315 | 250から350 | 285-390 | 315-435 | 350-480 | 390-550 | 435-600 | 480-640 | 550-710 | 600-810 | |
公称トルクtnkn。 m | 40 | 56 | 80 | 112 | 160 | 224 | 315 | 400 | 560 | 800 | 1120 | |
トルクtf疲労kn。 m | 16 | 23 | 36 | 55 | 80 | 105 | 150 | 210 | 260 | 400 | 520 | |
エクステンドs | 600 | 650 | 700 | 750 | 750 | 800 | 800 | 900 | 900 | 1000 | 12000 | |
サイズ | lmin | 630 | 740 | 820 | 925 | 1050 | 1140 | 1250 | いる | 1535 | 1690 | 1760 |
d | 200 | 225 | 250 | 285 | 315 | 350 | 390 | 435 | 480 | 550 | 600 | |
d0 | 285 | 315 | 350 | 390 | 435 | 480 | 550 | 600 | 640 | 710 | 810 | |
D1( js11) | 175 | 196 | 218 | 245 | 280 | 310 | 345 | 385 | 425 | 292 | 555 | |
D2( h7) | 90 | 105 | 115 | 135 | 150 | 165 | 185 | 200 | 225 | 260 | 350 | |
D3( js11) | 260 | 285 | 315 | 355 | 390 | 435 | 500 | 550 | 580 | 650 | 745 | |
D4( h7) | 195 | 220 | 240 | 270 | 300 | 335 | 385 | 420 | 450 | 510 | 550 | |
d5 | 135 | 155 | 170 | 190 | 215 | 240 | 275 | 300 | 325 | 370 | 460 | |
d6 | 120 | 130 | 155 | 175 | 205 | 230 | 250 | 280 | 310 | 350 | 430 | |
d | 90 | 100 | 115 | 132 | 150 | 165 | 185 | 210 | 230 | 260 | 300 | |
e1 | 17 | 20 | 25 | 27 | 32 | 35 | 40 | 42 | 47 | 50 | 55 | |
e2 | 5 | 5 | 5 | 7 | 7 | 8 | 8 | 10 | 12 | 12 | 15 | |
e3 | 25 | 30 | 35 | 40 | 42 | 47 | 50 | 55 | 60 | 65 | 75 |
bfタイプ |
dhタイプ |
chの型 |
whタイプ |
wfタイプ |
wdタイプ |
wsタイプ | cldタイプ |
csdタイプ |
wsタイプ
モデル | 公称トルクtnn。 m | d | d | l0 | l | l1 | l2 |
ws1 | 11.2 | 16 | 10 | 82 | 22 | 30 | 22 |
ws2 | 22.4? | 20 | 12 | 90 | 27 | 32 | 26 |
ws3 | 45 | 25 | 14 | 112 | 27 | 40 | 32 |
ws4 | 71 | 32 | 18 | 134 | 30 | 46 | 42 |
ws5 | 140 | 40 | 22 | 168 | 38 | 58 | 52 |
ws6 | 280 | 50 | 28 | 203 | 44 | 69 | 65 |
ws7 | 560 | 60 | 35 | 259 | 60 | 91 | 77 |
ws8 | 1120 | 75 | 42 | 340 | 84 | 122 | 96 |
