製品情報
原産地: 中国(本土) | 銘柄: halotop | モデル番号: 3sd1.5 |
理論: 遠心ポンプ | 構造: 多段式ポンプ | 使用法: 水 |
力: 電気 | 標準的なか標準外: 標準 | 燃料: electirc |
圧力: 高圧 | 適用: 潜水可能 |

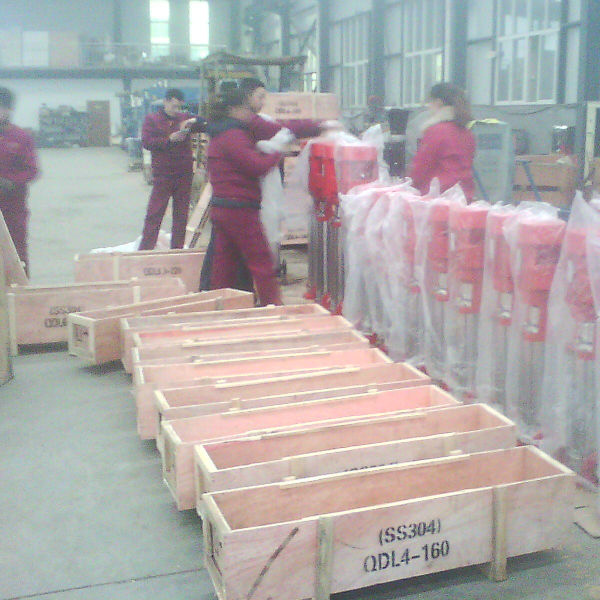

包装
包装: 耐航性のあるパッケージ |
仕様
1.3sdシリーズ水中ポンプce認定2.マルチ- 段ポンプ3.三相4.パワー: 電気

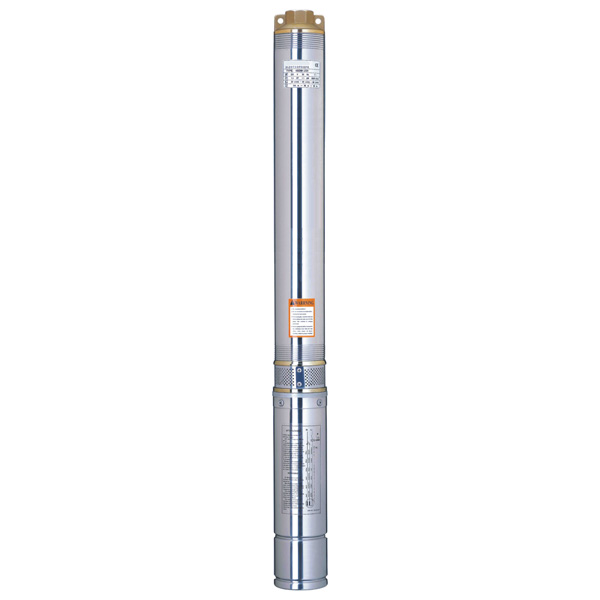

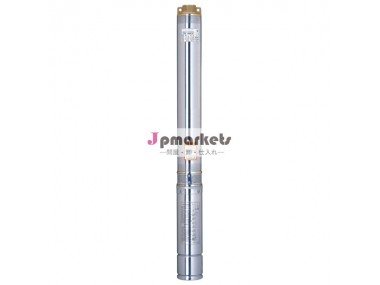

Ce認定3sdシリーズマルチ- ステージ水中ポンプ
アプリケーション |
1.水供給のための井戸や貯水池から |
2.家庭用には、 のための市民および産業用アプリケーション向け。 |
3.ueと灌漑ガーデン用。 |
動作条件 |
1.最大流体温度まで+35・度; c |
2.最大砂の含有量: 0.25% |
3.最大浸: 80m |
4.井戸直径最大: 3" |
モーターとポンプ |
1.巻き戻しモーターまたはフルobturatedスクリーンモーター |
2.3- 相: 380v-415v/50hz |
3.シングル- 相: 220v-240v/50hz |
4.によって強調したケーシングポンプは設計されており |
5.iso2548曲線公差に応じて |
リクエストに応じてオプション |
1.装備するデジタルオート- コントロールボックス |
2.特殊メカニカルシール |
3.60hzの他の電圧や周波数 |
保証: 1年 |
に応じて( 弊社の一般販売条件) |
パフォーマンスデータ50hz | |||||||||||||||
モデル | p2 | 配達n・asymp; 28501/min | |||||||||||||
1~ 220v/240v | 3~ 380v/415v | キロワット | hp | q | m3/h | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 |
L/min | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |||||
3sdm1.5/10 | 3sdm1.5/10 | 0.25 | 0.33 | H( m) | 42 | 41 | 40 | 39 | 37 | 34 | 30 | 25 | 19 | 12 | |
3sdm1.5/14 | 3sdm1.5/14 | 0.27 | 0.5 | 59 | 58 | 57 | 55 | 52 | 48 | 42 | 35 | 26 | 16 | ||
3sdm1.5/20 | 3sdm1.5/20 | 0.55 | 0.75 | 84 | 83 | 81 | 78 | 74 | 69 | 60 | 50 | 37 | 23 | ||
3sdm1.5/27 | 3sdm1.5/27 | 0.75 | 1 | 113 | 111 | 109 | 106 | 101 | 92 | 82 | 67 | 51 | 31 | ||
3sdm1.5/37 | 3sdm1.5/37 | 1.1 | 1.5 | 155 | 153 | 150 | 145 | 138 | 127 | 112 | 92 | 69 | 43 | ||
3sdm1.5/47 | 3sdm1.5/47 | 1.5 | 2 | 197 | 194 | 190 | 184 | 175 | 161 | 142 | 117 | 88 | 55 |
コンポーネント | 材料 |
外部ケーシングポンプ | aisi304ss |
配達のケーシング | キャスト- cuastm280 |
吸引ランタン | キャスト- cuastm280 |
ディフューザ | プラスチック。 pc |
インペラ | プラスチック。 pom |
シャフト | aisiaisiss・316304ss |
シャフトカップリング | aisiaisiss・316304ss |
の磨耗リング | aisi304ss |
モーター外部ケーシング | aisi304ss |
トップカバー | キャスト- cuastm280 |
底支持 | aisi304ss |
メカニカルシール | 特殊シール深井戸用( 炭素- sic/tc) |
シャフト | Aisi304ss-1045 |
ベアリング | nsk |
の潤滑油のシール | 食品機械用と薬学のオイル使用 |
モデル | dn | 寸法( mm) | 重量( kg) | |||||
1~ 220v/240v | 3~ 380v/415v | l1 | l(s) | l(t) | g(s) | g(t) | ||
3sdm1.5/10 | 3sdm1.5/10 | 1" | 419 | 739 | 724 | 7 | 6 | |
3sdm1.5/14 | 3sdm1.5/14 | 1" | 509 | 859 | 839 | 8 | 7 | |
3sdm1.5/20 | 3sdm1.5/20 | 1" | 668 | 1058 | 1038 | 10 | 9 | |
3sdm1.5/27 | 3sdm1.5/27 | 1" | 826 | 1256 | 1236 | 12 | 11 | |
3sdm1.5/37 | 3sdm1.5/37 | 1" | 1051 | 1561 | 1511 | 15 | 14 | |
3sdm1.5/47 | 3sdm1.5/47 | 1" | 1300 | 1896年 | 1830年 | 18 | 17 | |
*l( s) は、 単相モータ、 l( t) は三相モータ *g( s) は、 単相モータ、 g( t) は三相モータ | ||||||||
