製品情報

原産地: 中国(本土)	銘柄: senerge	モデル番号: Zbrj- i/300
提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため	軸方向の長さ: 最大: ミリメートル300	外径( mm)( 含まない線): 350ミリメートル
コイル型: ラウンド、 楕円、 長方形	decoilerの幅: 350ミリメートル	Decoilerを負荷( max): キロ300
引き力: 最大: 1000n。 m( 無段階調節可能)	速度調整: 周波数stepless速度の規則	リボルビング速度: 0~200rpm
電気システム: 自動制御plc	総電力: 8キロワット

包装

包装: 標準的なパッキングまたは耐航性のあるパッキング

仕様

Zbrj- i/300hv/lv箔コイル用巻線機1.最大軸方向の長さ: ミリメートル3002.リボルビング速度: 0~200rpm3.コイル: ラウンド、

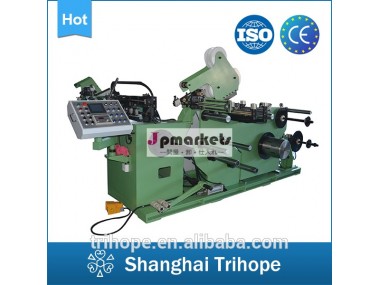

Zbrj- i/300hv/lv箔コイル用巻線機



1.一般的な説明
1)lv箔コイルが完成した事に組み合わさ巻を持つマシン銅やアルミ箔ストリップの指揮者としての様々な異なる厚さ、 断熱材としておよびストリップ層絶縁。
2)hv丸線またはコイルを使用するように指揮者としての長方形の線息切れする。 ラウンドすることができ、 コイル、 楕円と長方形。

3)plc制御である高度に自動化され、 様々な異なる構成、 を確保するコンパクトさとハリ軸方向ラジアル。 様々な構成を製造するためのサポートを提供し資格の電気コイル。 それは不可欠な機械を製造するために電気製品。



2.主な技術パラメータ

s。 n	アイテム	仕様
1	コイルのレンジ
1.1	軸方向の長さ	最大: ミリメートル300
1.2	外径( mm)( 含まない線)	・φ; 350
1.3	(min) mminner径( 分)	制限されません
1.4	コイル型	ラウンド、 楕円、 長方形
2	コイル材料
2.1	アルミ箔	幅・ル; 600mm、 厚さ: アルミ箔( 0.3- 1.2mm) x2layer内径コイル: ・φ; 300、 コイル外径・ル; ・φ; 800
3	箔decoilingデバイスを実施
3.1	decoilerの幅	350ミリメートル
3.2	decoilerの直径範囲	・φ; 290-- ・φ; 310
3.3	Decoilerを負荷( max)	キロ300
3.4	引き力	最大: 1000n。 m( 無段階調節可能)
3.5	ワーキングexpressureテンション	0~0.6mpa
3.6	センタリング方法( 偏差recertify)	電気制御、 インチング
3.7	decoilプレス力	空気圧プレスユニット
4	巻取装置
4.1	リボルビング速度	0~200rpm
4.2	(max) 作動トルク( max)	・ge; 1000n。 メートル( 減衰10kgmechanicalテンション・ル; 10キロまで)
4.3	パワーメインmoter	キロワット5.5
4.4	速度調整	周波数stepless速度の規則
5	Decoiler層絶縁装置( メインフォアときに戻って拡大)
5.1	インストールのアクスル層絶縁
5.2	コイル絶縁層の外径	・ル; ・φ; ミリメートル400
5.3	コイル絶縁層の内径	・φ; ミリメートル76
5.4	層の幅の断熱材のコイル	最大: 300mm
5.5	decoiling方法	メカニックのクランプ
5.6	減衰力	・ル; 50n。 m
6	deviatin整流素子
6.1	counterdeviating方法	手で調整でき
6.2	counterdeviating精度	オペレータとして
7	hvオートアライメント装置	採用acサーボモータシステム
7.1	アライメント方法	自動アライメント、 巻線ピッチ0.01ミリメートル制限
7.2	適したワイヤー	丸線: ・φ; 0.3mm- ・φ; 3.3ミリメートル、 の長方形の線: 最大3・回; 7mm
8	電気システム	自動制御plc
8.1	桁カウント	(0.0-- 9999.9) 5桁( 0.0- 9999.9)( カウント精度: 0.1ターン)
8.2	基本的な機能	ステップ入力、 改訂可能です、 メモリの電源を切る
8.3	仕事インターフェイス	カラータッチパネル( 中国語と英語)
8.4	総電力	8キロワット



3。主な部品サプライヤー



アイテム	サプライヤー
タッチスクリーン	三菱
hp周波数変換器	三菱
plc	三菱
低電圧電気部品	シュナイダー
主電動機を巻くための	abb
空気の部分	e。 mc
リニアガイドレール	tbi
ボールねじ	tbi
