製品情報

条件: 新しい	タイプ: パイプ製造ライン	管材料: 炭素鋼
適用: エネルギー供給の管	原産地: 中国(本土)	銘柄: tsd
モデル番号: tdy37k	認証: :2008	保証: 1年間
提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため	原産地: 甘粛、 中国	ブランド名: tsd
モデル番号: 2または6オイルシリンダ

包装

包装: ヌード

仕様

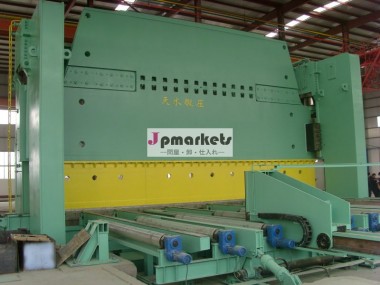

マシンは一つの五のためにメインマシンタイプjcoelsaw植物。

マシンは一つの五のためにメインマシンタイプjcoelsaw植物、 直立から構成されて、 オイルシリンダー、 ラム、 オイルタンク、 クロスビーム、 作業テーブル、 クラウニング装置、 ツール、 油圧比例サーボシステムと電気制御システム。 メインマシンはによって制御され3軸、 と補機によって制御され12オーバー軸。 補助縦搬送装置機が含まれています、 サイドゲージを止める( z軸)、 前面と背面のマニピュレーター、 前面と背面側からはサポーターであり、 供給装置。

油圧システムを使用してい電気- 油圧比例ボッシュのシステム、 ドイツ、 を持っている同期高精度に、 と強力な抗- 偏心- 積載量。 油圧パイプライン漏れせずに単純です。

cnc制御はで実現されてdelem、 オランダやcybelec、 スイス。 クラウニング装置を作業テーブルの上に合計弾性変形を補正することができ作業テーブルとラムの下で異なる力を確保するために同じキーを押して角度の両端に、 または途中で工作物の。

マシンを形成する手順で用途cタイプ、 その機能の: ラージの生産小押す容量で範囲、 簡単に生産・異径パイプの壁の厚さでシンプルかつ、 いくつかのツール。



主な仕様

モデル                       名	二重オイルシリンダー
	Tdy37k-2000/ 880・回; 14000	Tdy37k-2500/ 1000・回; 14000	Tdy37k-3000/ 1000・回; 14000
公称圧力mn	20000	25000	30000
作業テーブル長さmm	14000	14000	14000
作業テーブル幅mm	880	1000	1000
アップライトミリメートルの間の距離	12500	12500	12500
喉側深さmm	2200	2200	2200
ラムストロークmm	400	400	400
最大。 オープン高さmm	1630	1630	2310
量のメインオイルシリンダーなし。	2	2	2
接近速度ミリメートル/s	40	40	40
作業速度mm/s	4	6	4
復帰速度ミリメートル/s	30	30	30
キロワットメインモーターのパワー	100	150	200
制御軸の軸	5	5	5
長さmm	14500	14500	14500
幅mm	6000	8100	8500
床の上に高さmm	7500	7800	8000
ミリメートル以下の高さは床	4500	5100	5500
重量kg	320000	35万	400000
