製品情報
原産地: 中国(本土) | 銘柄: jinsanli | モデル番号: diwシリーズ |
提供される売り上げ後のサービス: 利用できる海外サービスセンター | 電気素子: フランスシュナイダー | 塗料: 韓国 |
油圧システム: 日本勇賢 | シール: 米国 | ポンプ: 歯車ポンプ・ポンプイタリアで作られたhy |
色: オプション | 保証: 1年 | ncフライス盤: ncフライス盤 |
包装
包装: フィルム保護パッケージ |
仕様
1.当社の製品は多くの特許2.ce、 cqc、 ncフライス盤iso証明書
導入
diwシリーズ油圧鉄工が広く使用されている鉄骨構造、 タワー高電圧、 通信塔、 大剛体フレームブリッジ、 軍やエアクラフト産業などの金属は、 作製した。 それはまたで使用することができ目的専門学校教育のための。
鉄工は複数の機能を備えており、 を含む: パンチング穴のすべての種類の( 丸穴、 角穴、 長円穴)、 パンチングルーバー、 プロファイル鋼の剪断( チャンネルせん断、 i- ビームせん断、 ラウンド/角棒の剪断、 tバーせん断、 鋼板の剪断、 山形鋼の剪断)、 ノッチング、 プレスブレーキ、 角度曲げ。 我々は設計することができ、 特別なツールは、 作製した要件に応じてあなたの金属。
フリースタンディング適切な床に、 鉄工はマシンだけの電気的接続であることが必要とする仕事の準備ができて。 演算子の使用率2のために、 油圧システムは2シールドによって活性化スイッチ制御用、 一つの動作押抜き終了シリンダ、 他のオペレーティング終了シリンダをせん断、 せん断シリンダー3剪断する電力を提供し駅や駅ノッチング。
ユニバーサル機は付属しており、 標準的なツールが含まれますサポートのテーブルでパンチング、 剪断およびノッチングステーション:
a1丸穴のダイセット
b1鋼板の剪断ブレードのセット
c1角度の剪断ブレードのセット
d1チャネル剪断刃のセット
e1ノッチングブレードのセット
上記の金型はマシンにインストールする、 安全ガードもすべてに標準装備作業所。 のための金型及び他のブレード、 するために必要な顧客さらに注文及びお支払い。
マシンが含まれています1可動少なくボルトハロゲンライトマグネットベース、 タッチ1mの長さの停止とカットルールバックゲージ。 微調整するための施設および測定目盛パンチストロークでノッチングテーブル。 にリミットスイッチの両端機械制御ストロークすべての駅で。
利点
Eシリーズはdiw改良されたマシンのベースに標準diwシリーズ。 それはまたのセットと一緒に行く5ブレード。 しかし、 プロファイル剪断およびプレートせん断作業位置は自動的に行われ。 自動があり保持システムにプロファイルに剪断およびプレートせん断作業位置- ホルダーは工作物の位置を修正、 このように、 精度がより良く、 より安全性労働者のための時間を節約する一方、 作業効率を向上させる。 加えて、 そこには温度による冷却システムマシンを通して- 温度監視画面を読むことができますの油の温度、 55度は私たちのデフォルトの構成、 一度マシンが動作して、 油温が高くなる55以上、 冷却システム内部温度を低下させるためが自動的に実行されますように保護するためにマシン。
Diwlシリーズは改良されたマシンのベースに標準diw-eシリーズ。 それはまたのセットと一緒に行く5ブレード、 自動冷却システムと温度保持システム。 同じ時期に、 位置せん断パンチ位置と同期して動作することができ。
技術的なパラメータ
機能 | アイテム | ユニット | Diw-60/l | Diw-90/e/l | Diw-120/e/l | Diw-160/e/l | Diw-200/e/l | Diw-250/e/l |
板をせん断 | 角度の剪断 | ・度; | 7 | 8 | 8 | 8 | 8 | 8 |
厚さ最大せん断 | ミリメートル | 16 | 20 | 25 | 30 | 35 | 40 | |
フラットバー | T*w ミリメートル | 8*400 | 10*480 | 16*600 | 20*600 | 25*700 | 30*750 | |
16*250 | 20*330 | 25*330 | 30*355 | 35*400 | 40*450 | |||
プロファイル鋼の剪断 | 丸棒 | ミリメートル | 45 | 50 | 60 | 65 | 70 | 80 |
角棒 | ミリメートル | 40*40 | 45*45 | 50*50 | 55*55 | 60*60 | 65*65 | |
90・度; 山形鋼の剪断 | ミリメートル | 120*120*12 | 140*140*12 | 160*160*14 | 180*180*16 | 200*200*18 | 200*200*20 | |
45・度; 山形鋼の剪断 | ミリメートル | 70*70*8 | 70*70*10 | 80*80*7 | 80*80*10 | 80*80*10 | 80*80*10 | |
90・度; tバーせん断 | ミリメートル | 120*60*12 | 140*70*12 | 160*80*14 | 180*90*16 | 200*100*18 | 200*100*20 | |
I- ビーム | ミリメートル | 126*74*5 | 160*86*6 | 200*102*9 | 280*124*10.5 | 300*126*11 | 320*130*10 | |
溝形鋼 | ミリメートル | 126*53*5.5 | 160*60*6.5 | 200*75*9 | 280*86*11.5 | 300*89*11.5 | 320*92*12 | |
ノッチング | 厚さ | ミリメートル | 8 | 10 | 12 | 16 | 16 | 18 |
幅 | ミリメートル | 57 | 80 | 80 | 60 | 100 | 120 | |
深さ | ミリメートル | 100 | 100 | 100 | 100 | 105 | 120 | |
パンチング穴 | 最大パンチ厚さ | ミリメートル | 16 | 20 | 25 | 30 | 35 | 35 |
直径最大パンチ | ミリメートル | 25 | 30 | 35 | 35 | 40 | 45 | |
圧力パンチング | kn | 600 | 900 | 1200 | 1600 | 2000 | 2500 | |
喉の深さ | ミリメートル | 300 | 355 | 400 | 600 | 550 | 550 | |
シリンダストロークの最大長さは | ミリメートル | 80 | 80 | 80 | 80 | 80 | 100 | |
倍ストローク | 回/min | 6 | 8 | 8 | 8 | 8~24 | 8~24 | |
材料強度 | N/mm・sup2; | ・ル; 450 | ・ル; 450 | ・ル; 450 | ・ル; 450 | ・ル; 450 | ・ル; 450 | |
モータ電源 | キロワット | 4/5.5 | 5.5/7.5 | 7.5*11 | 11/15 | 15/18.5 | 18.5/22 | |
全体の寸法 | L*w*h | 1650*800*1780 | 1950*900*1930 1950*1120*1930 | 2350*980*2100 2350*1250*2100 | 2680*1060*2380 2680*1360*2380 | 2800*1260*2420 2800*1520*2420 | 3200*1440*2450 3200*1760*2450 | |
ネット。 重量 | キロ | 1800 | 2600/2800 | 4400/5000 | 6800/7300 | 9200/9800 | 12800 |

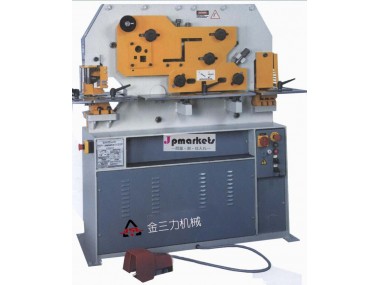

の見方が一般的なマシン
作業ステーション
自動プレートの剪断保持システムで角度の剪断駅と駅
電気キャビネット・温度制御システム
ワークピース
