製品情報

原産地: 台湾

銘柄: をtanshing

モデル番号: -125trnc

包装

包装: 順序によって

仕様

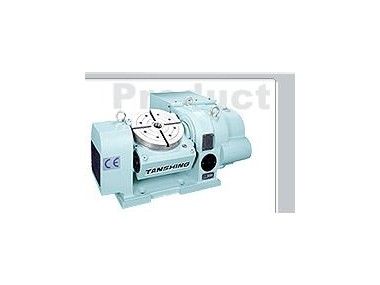

CNCの回転式テーブル(5軸線)

・アルファ; cnc回転テーブル( 5軸)



仕様---- モデル		-125atrnc
ワークテーブル直径		ø 125ミリメートル
テーブルの高さ( 水平位置)		236mm
全体の高さ( 垂直位置)		260ミリメートル
テーブル中心の高さ( 縦位置)		150mm
センターボア直径		ø ミリメートル25h7
スピンドル穴径		ø ミリメートル25
幅のt- スロット		ミリメートル12h7
幅のガイド- ブロック		ミリメートル14h7
サーボモータ( ファナック)		ロータリー	傾き
		・アルファ; 2/3000	・アルファ; 2/3000
サーボモータ( 三菱)		Ha-33nt	Ha-33nt
減速比合計種子		1:90	1:180
最小入力インクリメント		0.001o
テーブル回転速度		33.3r。 p。 m	16.6r。 p。 m
負荷容量	0傾斜角度	50kg
	0~90傾斜角度	35kg
許容トルクターンテーブル		8kg。 m
最大。 工作物の直径		125ミリメートル
クランプトルク( 空気圧圧力5kg/cm)		8.5kg。 m	12kg。 m
回転軸	インデックス精度	40"
	再現性	4"
傾き軸	インデックス精度	60"
	再現性	4"
	傾斜角度	-40o〜+120o
正味重量		140キロ
