製品情報
タイプ: コーティング製造ライン | 基質: 鉄 | コーティング: 他 |
原産地: 中国(本土) | 銘柄: xinfeng | 重量: について: 3000kg |
総力: 55kw |
包装
包装: 容器 |
仕様
金網機械ポリ塩化ビニールのコーティング行直流モーターの1)力: 主要な機械の4kW 2)の外部のサイズ: 2500 x 60 x 1600年

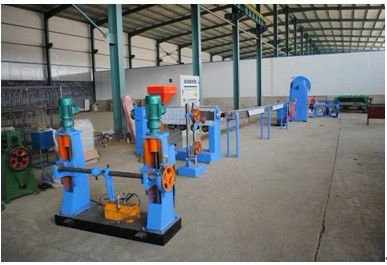

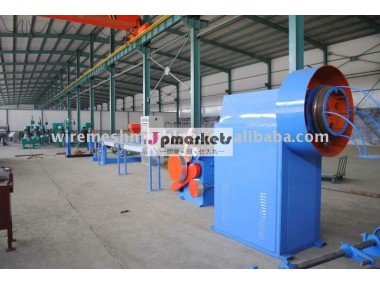

ポリ塩化ビニールのコーティングライン、ポリ塩化ビニールワイヤーコータ、ポリ塩化ビニールワイヤーコーティングラインポリ塩化ビニールワイヤーコーティングライン
1.製品紹介
私達のポリ塩化ビニールワイヤーコーティングラインは分離にPE、ポリ塩化ビニール、ゴム等に採用したりthermoset放出をワイヤー中心、そして変える異なった機械ヘッドストックを適用し、ダイス、私達は顧客が必要とする鋼線を得てもいい
主要な機械バレルおよびねじは機械耐用年数を拡張できる窒素の処置によって38CrMoAl材料を、二度作られる採用する。 この機械ラインはポリ塩化ビニールワイヤーの理想的なプロダクトであり、ケーブルは製造する
2.タイプ65の電気単位
A. ワイヤースプール、私は置いた
B. 再windeワイヤー
Cワイヤー国連winde
D; 張力制御
E。 押出機; タイプ65、私は置いた(5.5kwの速度調節可能な、5ステップ温度調整)
F.の温度調整の電気キャビネット
G.の冷却の浴室2m; 2set/section
追跡するH.ワイヤー私は置いた
I. ワイヤー再巻取り機; 1set
3.技術的なデータ
名前 | 単位 | DX65 |
ワイヤーdiamter | mm | 0.5~4.5 |
ワイヤー速度 | m/min | 6~120 |
ねじdiamter | mm | 65 |
長さ直径の比率 | - | 65: 1 |
圧縮比 | - | 1: 3 |
主要な機械力 | kw | 5.5~7.5 |
力を熱しなさい | kw | 5~7 |
力の引き | kw | 1.1 |
指定 | mm2 | 0.3~16 |
ワイヤー再巻取り機の直径 | mm | 560 |
主要な機械の外部のサイズ | mm | 1520×660×1500 |
4.取付けおよびダバッギング
機械は、それの本当にの後で続いて、試運転できるように点検されなければならない
1。 留めなさいかどうかすべてのボルト、留まるねじおよびフィートねじを点検しなさい;
2ギヤボックスに雑貨がないし、次に潤滑のための十分なオイルを加えることを確かめなさい;
3温度調整の電気キャビネットを点検しなさい、電線が正しいことを確かめなさい;
4checkかどうか右の回転方向の方のモーター
すべての回転要素を確かめる点検しなさい滑らかに動いてもいいことを
上記の点検が、空ランニングのための機械を始めた後; そして実際のテストランニングとしてそれの問題がなければ、次をする
1。 ワイヤーをそれに応じて死ぬ取付けなさい
2.主要な機械および補助機械の温度をそれに応じて調節しなさい
3.冷却の浴室に冷水を注入しなさい
4.給料支払いにワイヤーが立つようにしなさい
5 横の車輪を通してダイスにワイヤーをそれに応じて許可しなさい
6.牽引の車輪を通してテープ巻き取りリールに導線を許可しなさい
7.動かmachineries、試みのテストの動くことを始めなさい
良かったら、標準まで機械によってなされるケーブルワイヤーが機械を普通動かすことができるかどうか8.確認しなさい
5.維持を機械で造りなさい
適切な処理および維持は機械順調順調のの前提および長い耐用年数である、従って機械保全システムを増強しなければならない。 最初に、点検の留め具はあらゆる位置でそれらが緩みの場合には留まる、あることを、確かめるねじで締まる; 右のオイル量を所定位置に定めなさい(2/3)について、軸受けの潤滑を確かめなさい; オイルの間に、軸受けを、のために保証する軸受けの生命時をよく保ちなさい
6.機械動作
機械タイプ65のそれは技術者によってよく動く道がそれ普通働くことができた後取付けられ、デバッグされ
1つは、機械ランニングの前に、バレルを熱し、プラスチック熱溶ける温度に従ってそれ、および明確な加熱時間のためのたくわえを前暖める最初に押出機のねじは一見の明るさ作り出したワイヤーように、プラスチックに柔軟にを可能にした; 避けるかどれが、ワイヤーは低温の下にunbrightnessおよび粗雑面である、またはワイヤーケーブルの表面は高温、それの下で減らすプラスチック絶縁材の程度を燃焼する。 プラスチックに柔軟になることすべてを得たいと思えばそこに内部フレームに従って温度を調節するべきである。 温度は別のプラスチック柔軟になる程度と異なっている、従って別の農産物の状態に従ってそれを調節しなければならない
2つは、時柔軟になることまでのプラスチック、ケーブルのダイス、アルミニウムワイヤー、銅線および他の材料の井戸を準備する
3つは、予備加熱の間に、冷水周期を始め、条件にそれに同時発生をし、そして次にプロダクトの農産物を待っている
4の温度調整の電気キャビネットの使用法
4-1、専門の電気技術者によってそれを、許可しなさい要求までそれを取付け、接続しなさい
4-2、温度ライン: 温度調整のキャビネットによって取って来られて、バレルの固定位置にそれを取付けなさい; それを悪事接続しなさい温度ラインの2つの頭部が、肯定的あり、否定的、温度を示さない、従って右の方法にそれを変えなければならない
の予備加熱および正常運営温度をそれに応じて調節するべきである時、4-3; そしてちょうど1種類のプラスチックを作り出したら、ちょうど同じ範囲で温度を保ちなさい
4-4、温度調整の電気キャビネット、type45ワイヤーコーティングラインの制御部品
4-4-1、押出機の主要なモーター
4-4-2、押出機のバレルの暖房電気器具
4-4-3、温度ライン
4-4-4、ワイヤー追跡のモーターの引き
4-4-5、トルクの伝動装置のトルクモーター(タイプ65-3が装備されている)
4-4-6、上げるモーターを(タイプ65-3が装備されている)
4-4-7、ポンプモーター(タイプ65-3が装備されている)
4-5、温度調整の電気キャビネットは含まれた半自動およびフルオートマチック装置がそれ輸入の役割の生産ラインを全体的に見るとする複雑な電気装置である。 それを正しく作動できれば滑らかに動く全生産ラインを確かめる; さもなければ、それは材料、労働および力の無駄である。 従ってそれは電気をよく知られている、また彼は設置技術者の直接の下にあるべきである人々によって作動させ
5つは、予備加熱の後で、ケーブルを死ぬ取付ける。 内部ワイヤーを(アルミニウムワイヤー銅線は両方良く)給料支払いの立場から、横のワイヤー立場を通して得れば、受信しなさい、浴室および横の車輪を死に、車輪を追跡するワイヤーにそして2の後でワイヤーを巻く3つの周期は、(ワイヤーコレクションの車輪(ワイヤー再巻取り機)に交換動きである)を通した円形装置、ワイヤーを循環させる。 機械をゆっくり始め、開始モーターおよびモーターランニングの追跡を作りなさい、柔軟にされたプラスチックカバーをワイヤーの表面、およびより増加する機械の速度は許可しなさい。 視覚観察は覆われたワイヤーの表面、突飛性を手で点検し; そしてベテランの技術者、作り出したワイヤーの調節後国際規格(ワイヤーが国民の標準までまでできるかどうか、材料の質によって定まった)。
5-1、ケーブルワイヤーの突飛性を調節しなさい
処理するケーブルの間にケーブルの中心を調節するべきで突飛性があれば、そこに機械ヘッドストックの場所が死ぬ4がある(機械への表面): 突飛性が外であったら、ワイヤー1を、留めるワイヤー2をわずかに出れば、それからワイヤーは中心に動く; ; 突飛性は2に起こり、3の調節することは容易である: 上向きの突飛性が、3つを出、2つを留めれば; そして下方の突飛性が、2つを出、3つを留めれば; そして突飛性をベテランの労働者によって作動するべきである調節しなさい
5-2、ケーブルワイヤーの表面を調節しなさい
プラスチックはある他ない、従ってあなたは別の種類のプラスチックに従って温度を調節するべきであるが、熱抵抗である。 機械タイプDX65に3つの温度帯があり、それら間に温度の相違がセクションあり、それらの一般的な温度はあり続くように:
ポリ塩化ビニール材料
セクション1 | セクション2 | セクション3 |
機械ヘッドストック | バレルの前部 | バレルの |
140°C~150°C | 140°C~150°C | 160°C~180°C |
