製品情報
条件: 新しい | タイプ: 表面の粉砕機 | CNCまたはない: 正常 |
原産地: 中国(本土) | 銘柄: ブリニ | モデル番号: Bl-sg-y20h/25h/30/30a/40 |
電圧: 顧客の要求として | 力(W): 1.1/1.5/2.2/3.7キロワット | 次元(L*W*H): スペックを見る |
重量: スペックを見る | 認証: 中国gb | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
保証: 1年間 |
包装
包装: 木製ケース |
仕様

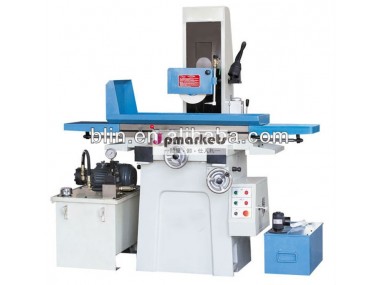

油圧平面研削盤( bl- sg- y20h/25h/30/30a/40)( 経済的な) 高品質、 高精度、 1年間の保証
油圧平面研削盤( bl- sg- y20h/25h/30/30a/40)( 経済的な)
特徴:
テーブルの縦移動水力発電に牽引され。
テーブルの横移動する電力によって駆動または手でマイクロ給餌
アップ- 上下方向急速な移動( 30/30a/40) によって、 または送り手マイクロ
使用スピンドルp4クラス精密ベアリング。
スピンドルは良好なシール防塵·防水性能。
V- タイプでレール鋼- ボール。
標準付属品:
永久- マグネットチャック( on機)
砥石( on機)
車輪のフランジ( on機)
クーラントシステム( オン機)
ワーキングランプ( on機)
ホイールドレッサー
ホイールバランスのスタンド
ホイールのバランスシャフト
パッドを平準化
洗浄管
ダイヤモンドペン
ツールボックス
定期的なレンチ
オプションのアクセサリ:
電磁チャック
dro
ボールsrew
集塵装置
インバータ
仕様:
アイテム | ユニット | Bl-sg-y20h | Bl-sg-y25h | Bl-sg-y30 | Bl-sg-y30a | Bl-sg-y40 | |
テーブルサイズ( l・回; w) | ミリメートル | 480・回; 200 | 540・回; 250 | 600・回; 300 | 750・回; 300 | 800・回; 400 | |
最大の旅のテーブル( l・回; w) | ミリメートル | 530・回; 220 | 560・回; 260 | 630・回; 320 | 780・回; 320 | 900・回; 480 | |
最大面積粉砕すべき( l・回; w) | ミリメートル | 520・回; 220 | 540・回; 250 | 630・回; 310 | 780・回; 310 | 900・回; 450 | |
テーブルtスロット( 無。 ・回; 幅) | / | 1・回; 14 | |||||
最大距離に主軸中心からテーブル | ミリメートル | 450 | 450 | 530 | 530 | 600 | |
ホイールサイズ( o。 d。 ・回; w・回; 私。 d。) | ミリメートル | 200・回; 20・回; 31.75 | 200・回; 20・回; 31.75 | 300・回; 25.4・回; 75 | 300・回; 30・回; 75 | 355・回; 40・回; 127 | |
車輪速度( 50hz) | rpm | 2850 | 2850 | 1450 | 1450 | 1450 | |
縦送り速度テーブル | M/min | 3~20 | 3~20 | 3~20 | 3~20 | 3~25 | |
テーブル横飼料 | 連続( 無段階) | ミリメートル/min | 150 | 150 | 240 | 240 | 240 |
Spiccato( 無段階) | Mm/時間 | 0~5 | 0~5 | 0~6 | 0~6 | 0~8 | |
ハンドホイールごとサークル | ミリメートル | 2.5 | 2.5 | 4 | 4 | 4 | |
ハンドホイールごとスケール | ミリメートル | 0.02 | |||||
テーブル垂直フィード | ハンドホイールごとサークル | ミリメートル | 1.25 | 1.25 | 2 | 2 | 2.5 |
ハンドホイールごとスケール | ミリメートル | 0.01 | |||||
スピンドルモータ | キロワット | 1.1 | 1.5 | 2.2 | 2.2 | 3.7 | |
クーラントメーカー | w | 40 | 40 | 40 | 40 | 125 | |
油圧モータ | キロワット | 1.5 | 1.5 | 2.2 | 2.2 | 3 | |
使用圧力 | mpa | 3 | 3 | 4 | 4 | / | |
オイルタンク容量 | l | 80 | 80 | 100 | 100 | / | |
最大。 フロー | L/min | 18 | 18 | 20 | 20 | / | |
機械加工に並列処理するために顔ベースのフェイス | ミリメートル | 300:0.005 | |||||
表面粗さ | um | Ra0.32 | Ra0.32 | Ra0.32 | Ra0.32 | Ra0.63 | |
n。 w。 | キロ | 750 | 900 | 1300 | 1400 | 2800 | |
全体のサイズ( l・回; w・回; h) | ミリメートル | 1680・回; 1140・回; 1760 | 1680・回; 1220・回; 1720 | 1960年・回; 1480・回; 1850 | 1960年・回; 1480・回; 1850 | 2550・回; 1650・回; 2200 |
