製品情報
条件: 新しい | タイプ: 円筒研削盤 | CNCまたはない: 正常 |
最高。 粉砕の直径: 200mm | 最高。 粉砕の長さ: 500mm | 原産地: 中国(本土) |
銘柄: linuo | モデル番号: mw1420 | 電圧: 3相380v50hz |
力(W): 4キロワット | 次元(L*W*H): 2750*2030*2050 | 重量: 4300 |
認証: cei so | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
包装

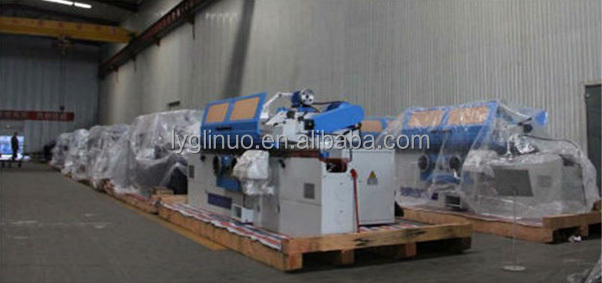

包装: 標準パッケージ: 燻蒸が付いている木製パレット。 梱包サイズ: mw1420*500のための: 2350*2030*2050mm; 120フィートコンテナ2セット読み込むことができ; 読み込むことができ140フィート5セットが含まれてい。 mw1420*750のための、 2750*2030*2050mm; 120フィートコンテナ2セット読み込むことができ; 読み込むことができ140フィート4セットが含まれてい。 |
仕様
1.mw1420普遍的なシリンダーグラインダーのマシン2.クロスライナーガイドウェイより効率的な3.コンバータヘッドストック・簡単な操作

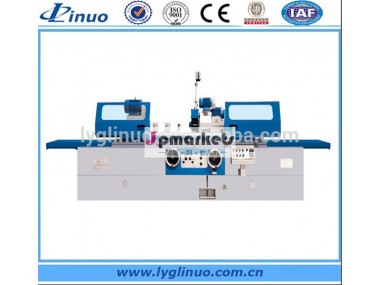

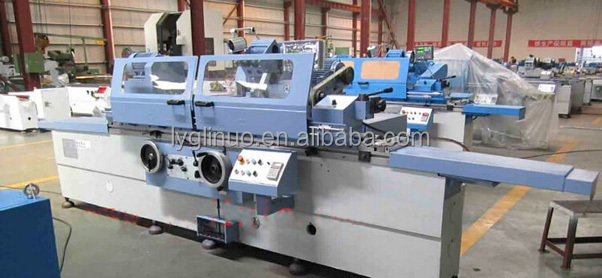

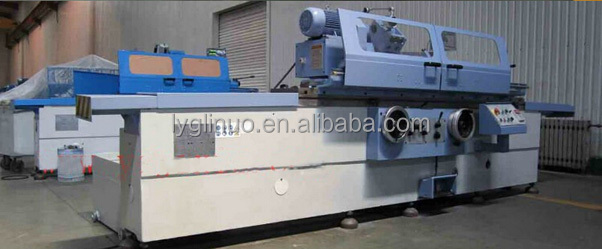

普遍的なシリンダーmw1420グラインダーのマシン
特徴:
をm14シリーズユニバーサル円筒研削盤は最も重要な製品の一つ。 私たちが出発によって私たちのキャリアを製造して円筒研削盤。 これらの年のために我々を供給している多くの高質円筒研削盤国内および海外市場のための。
M14series型万能円筒研削を研削するためのマシンが使用され外部または内部表面ロータリーの仕事- 個のシリンダとテーパー工作物でほぼすべての国、 世界中のなぜなら、 高品質競争力のある価格で。
の長手方向の移動はワークテーブルは油圧によって駆動されまたは手でホイール。 ワークテーブルがある程度回転させるように適していることがテーパー研削。

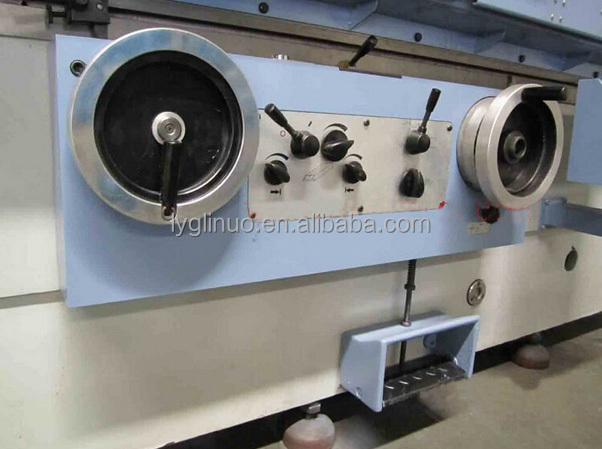

ホイールヘッドクロスフィードが油圧によって駆動され、 実現している自動定期的飼料や早送り。 それはまた、 ラフと微動を行うハンドホイールを介して。
仕様や技術的なパラメータ
モデル deseription | ユニット | 仕様 | |||
M1420・回; 500 | M1420・回; 750 | Mw1420・回; 500 | Mw1420・回; 750 | ||
一般的な容量 | |||||
中心間の距離 | ミリメートル | 500 | 750 | 500 | 750 |
heighセンター | ミリメートル | 118 | 118 | 135 | 135 |
径。 グランド( o。 d) | ミリメートル | 8~200 | 8~200 | 5~200 | 5~200 |
径。 グランド( 私。 d) | ミリメートル | 13~100 | 13~100 | 25~100 | 25~100 |
最大。 長さの地面( o。 d) | ミリメートル | 500 | 750 | 500 | 750 |
最大。 長さの地面(i。 d) | ミリメートル | 125 | 125 | 125 | 125 |
ワークピースの最大の重み | キロ | 50 | 50 | 100 | 100 |
主軸 | |||||
角度を旋回 | +90 | +90 | +90 | +90 | |
センターテーパ | mt | 3 | 3 | 4 | 4 |
スピンドル速度 | R/min | 60、 85、 230、 120、 170、 460 | 60、 85、 230、 120、 170、 460 | 25~380 | 25~380 |
砥石台 | |||||
ホイールスピンドル速度 | R/min | 1820 | 1820 | 1670 | 1670 |
砥石台急速な旅行 | ミリメートル | 20 | 20 | 50 | 50 |
最大トラベル | ミリメートル | 150 | 150 | 205 | 205 |
角度を旋回 | ・度; | -180~& plusmn; 30・度; | -180~& plusmn; 30・度; | +10・度; | +10・度; |
当たり送り手。 rev | ミリメートル | 1 | 1 | ラフ: 2.0 細かい: 0.5 | ラフ: 2.0 細かい: 0.5 |
当たり送り手。 gra | ミリメートル | 0.00125 | 0.00125 | ラフ: 0.01 細かい: 0.0025 | ラフ: 0.01 細かい: 0.0025 |
の最大次元ホイール( od・回; w・回;i d) | ミリメートル | 400・回; 40・回; 203 | 400・回; 40・回; 203 | 400・回; 50・回; 203 | 400・回; 50・回; 203 |
内面研削 | |||||
スピンドル速度 | R/min | 14000 | 14000 | 10000/15000 | 10000/15000 |
ホイールの寸法 | ミリメートル | 最大: 50・回; 25・回; 13 分: 17・回; 20・回; 6 | 最大: 50・回; 25・回; 13 分: 17・回; 20・回; 6 | 最大: 30・回; 25・回; 10 分: 17・回; 20・回; 6 | 最大: 30・回; 25・回; 10 分: 17・回; 20・回; 6 |
テーブル | |||||
手送り回転当たり。 | ミリメートル | 6 | 6 | 6 | 6 |
旋回テーブルの角度max | ・度; | 時計回り: 5・度; Widdershins: 9・度; | 時計回り: 7・度; Widdershins: 9・度; | 時計回り: 3・度; Widdershins: 9・度; | 時計回り: 3・度; Widdershins: 8・度; |
縦横断速度のテーブル | M/min | 0.1~4 | 0.1~4 | 0.1~4 | 0.1~4 |
心押台 | |||||
センターテーパ | mt | 3 | 3 | 4 | 4 |
クイル旅行 | ミリメートル | 25 | 25 | 30 | 30 |
モーター | |||||
砥石台モータ電源 | キロワット | 3 | 3 | 4 | 4 |
内面研削 | キロワット | 砥石台と同じモータモーター | 1.1 | 1.1 | |
主軸モータのパワー | キロワット | 0.25 | 0.37 | 0.55 | 0.55 |
マシン | |||||
総重量を量る | キロ | 2400 | 2900 | 4100 | 4300 |
寸法をパッキング | ミリメートル | 1920・回; 1450・回; 2050 | 2130・回; 1450・回; 2050 | 2350・回; 2030・回; 2050 | 2750・回; 2030・回; 2050 |
標準付属品:Eletrical機器の完全なセット、 クーラント装置、 ホイールドレッサー周辺部、 車輪のフランジ、 ホイールのバランスアーバ、 レベリングウェッジ、 オープン- タイプ固定振れ止め、 内面研削アタッチメント。
オプションのアクセサリ:バランスのスタンド、 近い固定振れ止め、 ホイールドレッサー半径、 終了ホイールドレッサー、 磁石smco磁石付きクーラントタンク、 磁石smco磁石付きクーラントタンクとペーパーフィルター。
クロスガイドウェイについて、 私たちが選ぶguiewayリニア、 を作るためにそのようにmw1420をより効率的な。
について、 ヘッドストック、 我々が採用するcoverterpalntscヘッドストックを回転速度を制御するために。 コントローラを置く我々コントロールを続けてを作るためにパネル操作がより簡単に。
