製品情報
| 条件: 新しい | タイプ: 横 | CNCまたはない: 正常 |
| 自動等級: 半自動 | 最高。 振動直径: 660/800/1000mm | 原産地: 中国(本土) |
| 銘柄: wfu | モデル番号: Wf-h66/80/100 | 電圧: 顧客の要求として |
| 力(W): 7.5/11kw | 次元(L*W*H): 2850/3350/3850/4850/5850*1150*1850mm | 認証: Ce規格、 iso9001: 2000 |
| 最大。 スイング径。 クロススライド上の: 435/545/700ミリメートル | 最大。 スイング径。 ギャップに: 860/1000/1200mm | ギャップ長さ: 280ミリメートル |
| ガイドウェイ幅: 400mm | 最大。 加工長さ: 1000/1500/2000/3000/4000ミリメートル | 主軸テーパ: metric115mm |
| スピンドル内径: 103ミリメートル | 主軸回転速度範囲: (ccw/18) 9- 1275rpm/( cw/6) 16- 816rpm | 急速な旅行モータ電源: 250w |
| クーラントポンプ電源: 125ワット |
包装
| 包装: 合板ケース |
仕様

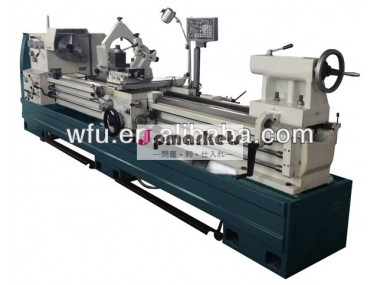

ギャップベッド旋盤( 汎用旋盤機)( wf- h66/80/100)( 高品質、 1年保証)
ギャップベッド旋盤( 汎用旋盤機)(wf- h66/80/100)( 高品質、 1年保証)
特徴:
1.の表面は超音速bedways周波数硬化。
2.ギアノイズを低減するために正確に粉砕。
3.103ミリメートルスピンドル内径を選んだことができ。
4.ギアを変更の必要はありません。 マシンはできずメトリック72trunの種類、 インチ、 モジュール、 d。 p。 スレッド。
5.クラッチになり、 ヘッドストックの後に、 より安全で信頼性の高い。
スペック。:
| アイテム | Wf-h66/80/100 | ||||||
| 最大。 スイング径。 ベッド上の | 660/800/1000mm | ||||||
| 最大。 スイング径。 クロススライド上の | 435/545/700ミリメートル | ||||||
| 最大。 スイング径。 ギャップに | 860/1000/1200mm | ||||||
| ギャップ長さ | 280ミリメートル | ||||||
| 最大。 加工長さ | 1000/1500/2000/3000/4000ミリメートル | ||||||
| ガイドウェイ幅 | 400mm | ||||||
| スピンドル内径 | 103ミリメートル | ||||||
| スピンドルノーズ | Iso-d11 | ||||||
| 主軸テーパ | metric115mm | ||||||
| 主軸回転速度範囲 | (ccw/18) 9- 1275rpm( cw/6) 16- 816rpm | ||||||
| 縦送り範囲 | 0.073-4.066mm/rev( 72kinds) | ||||||
| クロス送り範囲 | 0.036-2.033mm/rev( 72kinds) | ||||||
| メトリックスレッドの範囲 | 0.05- 112ミリメートル( 72kinds) | ||||||
| インチねじの範囲 | は1月4日- 56inch( 72kinds) | ||||||
| モジュラススレッドの範囲 | 0.5- 7m・π;( 36kinds) | ||||||
| トラルスレッドの範囲 | 4-56d。 p。( 36kinds) | ||||||
| 最大。 旅行のトップスライド | 110ミリメートル | ||||||
| 最大。 旅行のクロススライド | 325ミリメートル | ||||||
| 最大。 サイズのtoolshank | 32・回; 32m2 | ||||||
| 押台クイル径。 | 90mm | ||||||
| 心押台クイルテーパー | mt6 | ||||||
| クイル旅行心押台 | 150mm | ||||||
| メインモータ電源 | 7.5/11kw | ||||||
| 急速な旅行モータ電源 | 250w | ||||||
| クーラントポンプ電源 | 125ワット | ||||||
| 梱包サイズ( 中心間距離) | 千ミリメートル | 2850・回; 1150・回; 1850ミリメートル | |||||
| 1500ミリメートル | 3350・回; 1150・回; 1850ミリメートル | ||||||
| 2000ミリメートル | 3850・回; 1150・回; 1850ミリメートル | ||||||
| 3000ミリメートル | 4850・回; 1150・回; 1850ミリメートル | ||||||
| 4000ミリメートル | 5850・回; 1150・回; 1850ミリメートル | ||||||
| N。 w/g。 w( 中心間距離) | 千ミリメートル | 3000/3500キロ/3150/3650kg/3300/3700kg | |||||
| 1500ミリメートル | 3250/3750kg/3400/3900キロ/3550/3950kg | ||||||
| 2000ミリメートル | 3500/4000kg/3650/4150kg/3800/4200キロ | ||||||
| 3000ミリメートル | 3900/4400kg/4050/4550kg/4200/4600kg | ||||||
| 4000ミリメートル | 4300/4700kg/4450/4950kg/4600/5000キロ | ||||||
標準付属品:
1.マニュアル3顎セルフ- センタリングスルー- 穴チャック
2& middot; マニュアル4顎独立スルー- 穴チャック
3& middot; 面板
4& middot; 固定振れ止め
5& middot; は、 残りの部分
6& middot; デッドセンター
7& middot; 削減スリーブ
8& middot; チェンジギアセット
9& middot; 使用して、 通常のレンチ
10& middot; 追いかけてダイヤルインジケータ
11& middot; 全長スプラッシュガード
オプションのアクセサリ:
1.mt6ライブセンター
2.電磁気ブレーキシステム
3.テーパー回転アタッチメント
4.クイックチェンジツールポスト
アメリカンタイプ
欧州型
5.デジタル読み出し( 2軸)
6.デジタル読み出し( 3軸)
7.ce規格保護( 内のすべての、 チャックなどのガード、 ボールねじガード、 ツールポストガード等。)
