製品情報

原産地: 中国(本土)	銘柄: hongwei	モデル番号: Yhw32-1000
条件: 新しい	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため	色: 工場出荷時の標準緑、または顧客の要求

包装

包装: 1)ヌード2)、または顧客の要求

仕様

4- カラムのユニバーサル油圧プレス機yhw32-10001.iso、 cqc認証2.ボッシュ油圧システム3.良い価格

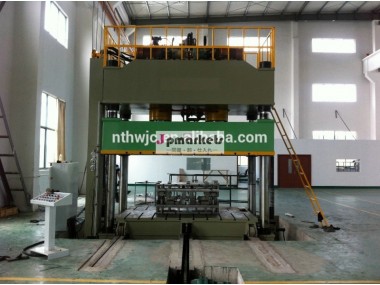

4- カラムのユニバーサル油圧プレス機

Yhw32-1000

20年以上を経験させる剪断機

最大の一つ重工業manufaturers中国で

1.主な用法および特性

このデバイスは3- ビーム4- カラムの型油圧マシン、それはなどの操作を押すのに適していパンチング、を押す、スタンピング、曲げ、フランジャーと押出など。、可塑性材料。このシリーズのデバイスは良好な強度を有し、高精度、長寿命を使用して良好な信頼性。

を搭載したデバイスは、独立した電源部及び電動システム、と採用し集中を行うためのボタンを制御、作業プロセスによって制御リレー、実現することができジョグと半- 自動切り替え。

仕事のプレッシャーとストロークのデバイスが起動するアートに調整するための要件。

2.主な技術パラメータ

モデル		ユニット	Yhw32-1000
公称圧力		kn	10000
最大作業圧力		mpa	25
ラムのストローク		ミリメートル	900
上に押し上げ圧力		kn	1600
最大ワークテーブルとの間の開口部とラム		ミリメートル	1500
最大。ピストンのストロークを押し上げる		ミリメートル	400
ワークベンチはサイズ	長さ	ミリメートル	1600
ワークベンチはサイズ	幅	ミリメートル	1600
ラムの速度	ノー- 負荷	ミリメートル/s	80
	仕事	ミリメートル/s	8月12日
	リターン	ミリメートル/s	70
主電動機の電源		キロワット	30・回; 2
ワークテーブルの高さを		ミリメートル	1000
正味重量		キログラム	48000
外形寸法		ミリメートル	5250・回; 2000・回; 6500

3.、デバイスの主な構造

1) メインコンポーネントと機能

中に、デバイスの建設を設計、完全に吸収するという利点が主要な油圧機械メーカー、国内外で、先進技術の導入、した後、デバイス最適化設計と工業デザイン有限要素による、フォーカスを形成した全体的なパフォーマンスに、実用的な油圧機械の、耐久性のある、高剛性と高い信頼性、同時にに注意を払う心地よいマシンモデルとカラーデザインスタイル。

機械的な身体1.1

機械的な身体アップレールで構成されてい、スライダー、ワークベンチ、などとカラム。レールの場合は最大で閉じた枠組みとワークベンチと列のさとナット、剛性と高精度良好に保つ。スライダーを持ち上げるために列に沿って上下、列ガイドスリーブ材料、複合材料、を改善するために許容面圧力、の摩擦を軽減; 錬鉄製の45#カラム材料は、焼入れ処理後の表面は。

アップレール、スライダーとワークベンチを採用してい高温内部応力を除去するためにアニール処理。

1.2オイルシリンダー

オイルシリンダー: 2シリンダー構造を採用する、がアップでレールを飾る、は、シリンダ本体と一緒にアップ固定レールフランジを使用し、ピストンロッドを接続することにより、接続し、クロスヘッドフランジ。シリンダーの材質は、 45#本体は鍛造、すべての表面ピストンロッド焼入れ処理を採用してい、と、シリンダがすべき耐圧性試験( 1.1倍)。

シリンダにインポートシールを採用してい、信頼性の高いシール性能を確保するために、漏出無し、メンテナンスが容易です。

1.3プッシュアップシリンダ:プッシュアップシリンダの類似した構造でメインシリンダー。

2)電気システム

電気電気ボックスから構成されるシステムとボタンケーブルなど、によって制御リレー、信号灯、すべてのボタンと購入から国家の有名なブランドの会社。

最大電力: 380v、 50hz。

3)油圧システム

水力発電電力制御システムから構成されるシステム、様々な弁、油圧コントロールボックスなどに、とに電力を供給するホストとホストの制御を実現する。油圧駅構造の右側にホスト。

油圧システム高度採用3.1カートリッジ弁一体型システム、この大きなフォロー付バルブ、公害防止、柔軟な制御、信頼性の高いパフォーマンス、メンテナンスが容易です。

仕事のプレッシャー3.2の油圧システムは25mpaで、主弁は双方向カートリッジ弁、この大きなフォロー付バルブシリーズ、抗- 公害、柔軟な制御、信頼性の高いパフォーマンス、メンテナンスが容易です。

オイルタンク用途3.3鋼板溶接構造、インストールされているオイルレベルインジケータ、その上にエアフィルターなど、をオイルタンクを行うべきはず酸洗、不動態化、と抗- 錆加工にインストールされる前にそれ、オイルフィルターを装備、油の清浄度をを可能にするために、アラームフィルターと閉塞事故を実現するために。

3.4油圧配管系シール、信頼できるする必要があり、接続方法は、好ましい使用フランジ接続する、配管レイアウトできちんと、パイプクランプを採用し、地震や地震の圧力計、防錆塗料コーティングしてから。

3.5充電弁: バルブを充電に使用される主な吸収油のと放電のメインシリンダーオイル、ときにラムクイックダウン、なぜならメインシリンダー上部チャンバーを持っている負圧バルブを充電オープンましょう、たくさんの内側の油入りタンクオイルシリンダーへ; ラム作業を停止するときに、充電弁開閉バネ力の作用の下で; ときにラムリターン、ので制御油リリーフバルブリリーフ圧にオープン、オープンさせ、その後バルブスプールシリンダーオイルタンクに油を排出する。

3.6油圧システムを制御するためには効果的に漏れ、を取る、仲間を測定:

3.6. 1関節では良いシールを採用する( バルブ、バルブブロック、フランジ、パイプジョイント)、でも信頼性の高いなければならないすべてのシール

システム、を防ぐために入る空気システム、効果的にリークを防ぐと溶接物のシェルアクセサリー。

パイプ3.6.2整然として清潔が配置されている、の色は、高圧及び低圧パイプ明白持ってい区別する、好ましいフランジ接続、と十分な衝撃が装備されているアイソレーションパイプクランプ、統合された接続用途、可能な限り、漏洩ポイントを減らす。

タイプは、作動油3.7l-hm46抗- 摩耗このデバイス内の作動油。

4)操作する方法

を使用してデバイスを4.13操作方法: 調整する、自動および半- オート、加工の方法を持つ2つ: 固定ストローク圧力と固定。

調整する:一つの作品の下に押しボタン、相対的なアクションを持つことになり、リラックスボタンが停止し、に使用される主な装置を調整してください。

オート:一つの作品の下に押しボタン、は終わらせるつもり1アクション。

半- オート:両手下に押しボタンダウン持ち上げる、クイック仕上げしていき、デバイスダウン- 遅いダウン- 圧力を加える( へ設定圧力や位置)- 遅いリターン- クイックリターン- stop、シングルサイクル仕事をしていません。

4.2デバイスを終了することができ、仲間の行動プロセス:

クイック4.2. ラムダウン- ラムスローを押し- ラム遅延と圧力を加えるリリーフ圧力- ラムリターン- を押し上げるシリンダープッシュ- プッシュアップシリンダリターン。

4.2. 2上限位置を押し上げるアップシリンダー待つ、ダウンしてワークプレスボタン、ラムクイックダウン- ラムために遅くなりプレス( 同時にプッシュアップシリンダパッシブリターン)- ラム遅延と圧力を加えるリリーフ圧力- ラムリターン- プッシュアップシリンダプッシュ作業。

4.3プッシュアップシリンダの加工の方法: ドン・rsquo; tを押し上げる、排出として装置と油圧クッションとして。

5)デバイスの安全保護対策を講じ

静的および5.1緊急停止ボタン: 異常なダウンが起こったときにプレス・ldquo; 静的& rdquo; ボタン、ときにすべてのアクションストップ、プレスダウン・ldquo; 緊急停止& rdquo; ボタン、モーターが停止しが含まれてい。

5.2は制限があり限界までに切り替わり位置と下部の限界位置ラム。

油圧ベアリング5.3保険回路: を防止するために制御不能ダウンに、油圧設定保険ベアリングバルブ回路で下部チャンバーメインシリンダー、ピストン型の、セキュリティを保証するために。

5.4過負荷保護: 設定過負荷保護する装置( 安全弁) 油圧システムで、ないを保証するためにデバイスに損傷を与える過負荷のため、ときに作動油を設定の上、圧力値( 調節可能) オーバーフローのと放電オイルオート。

両手5.5プレスボタン。両手は押し下げ0.5s同期時間制限

6)機器労働条件

6.1電力: 3つのフェーズ、 380v(& plusmn; 10％)、 50hz。

6.2環境温度は- 5・#8451; ~40・#8451;; 相対湿度: 20-80%; 少ない灰、有害なしや腐食性ガス; 遠く離れて強い衝撃源と電磁妨害波。

7)主なコンポーネントの製造業者で

アイテム	メーカー
カートリッジバルブ	山東taifeng油圧共同。、株式会社。
パイロット式電磁弁	山東taifeng油圧共同。、株式会社。
高圧ポンプ	qidong
モーター	江蘇瀝鎮モーターグループ
非- 接触近接スイッチ	安徽省黄山
その命令ボタンスイッチ	シュナイダー
圧力計	無錫
acコンタクタ	ジーメンス、シュナイダー
制御変圧器	オムロン、ジーメンス、シュナイダー
自動気中遮断器
サーマルリレー
時間リレー
シール	economos、オーストリア
