製品情報
標準的なか標準外: 標準 | 構造: 球 | 圧力: 高圧 |
力: 油圧 | 材料: 鋼 | 媒体の温度: 正常な温度 |
媒体: オイル | 原産地: 中国(本土) | モデル番号: khb3k |

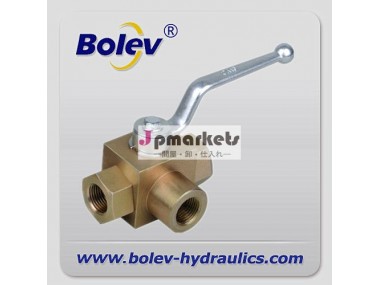

銘柄: bolev | 機構: 3ウェイ高圧ボールバルブ | 使用圧力: まで500バール |
ポート: フルボア、 lポートまたはtポート |
包装
包装: 50pcs/する段ボール箱10pcs/カートン、 24cartons/パレット、 500-600kgs/pallet、 の詳細はパッキングリクエストに応じて利用する |
仕様
1.3ウェイ高圧ボールバルブ; 2.リットルボア、 フルポート; 3.まで500バール; 4.鋼とステンレス鋼使用可能;
Bolev油圧系:
部分はありません。 | pn | dn | lr | ra | d1 | 私 | l | l1 | b | h | h1 | h2 | sw1 | sw2 | s |
Khb3k-g1/8 | 500 | 04 | 06 | / | G1/8 | 10 | 69 | 40 | 26 | 45 | 13.5 | 33 | 09 | 22 | 35 |
Khb3k-g1/4 | 500 | 06 | 06 | / | G1/4 | 14 | 69 | 40 | 26 | 45 | 13.5 | 33 | 09 | 22 | 35 |
Khb3k-g3/8 | 500 | 10 | 10 | / | G3/8 | 14 | 72 | 42 | 32 | 49 | 16 | 36 | 09 | 27 | 36 |
Khb3k-g1/2 | 500 | 13 | 12 | / | G1/2 | 16 | 83 | 48 | 35 | 49 | 17 | 40 | 09 | 30 | 40 |
Khb3k-g1/2 | 400 | 16 | 15 | / | G1/2 | 16 | 83 | 48 | 38 | 61 | 19 | 45 | 09 | 32 | 42 |
Khb3k-g3/4 | 315 | 20 | 20 | / | G3/4 | 18 | 95 | 60 | 48 | 70 | 25 | 55 | 12 | 41 | 49 |
Khb3k-g1 | 315 | 25 | 25 | / | g1 | 21 | 113 | 65 | 57 | 79 | 28.5 | 64 | 12 | 50 | 56.5 |
Khb3k-g11/4 | 315 | 32 | 32 | / | G11/4 | 22 | 110 | 84 | 75 | 101 | 37.5 | 84 | 14 | 60 | 62.5 |
Khb3k-g11/2 | 315 | 40 | 38 | / | G11/2 | 24 | 130 | 91 | 85 | 112 | 42.5 | 95 | 14 | 70 | 61 |
Khb3k-g2 | 315 | 50 | 48 | / | g2 | 26 | 140 | 100 | 105 | 131 | 52.5 | 112 | 14 | 80 | 62.5 |
