製品情報
標準的なか標準外: 標準 | 構造: ダイヤフラム | 圧力: 低圧 |
力: ソレノイド | 材料: 黄銅 | 媒体の温度: 中型の温度 |
媒体: ガス | ポートサイズ: 『1/8、『 1/4、『 1/2、『 3/4、 1"、 2" | 原産地: インド |
モデル番号: l2003、 l2004、 l2005、 l3009、 l3012、 l3014、 l3018 | 銘柄: rotex |
包装
包装: 段ボール箱、 木箱 |
仕様
空気圧ワイヤーラッチラッチソレノイドバルブ2のコイルも供給することができで動作することに適してい高温ゾーンを作る

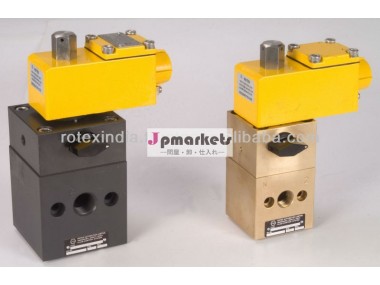

ラッチソレノイドバルブ
動作原理:
流体制御であるアプリケーションで突然/モーメンタリ、 電源の喪失をもたらすことができる安全性の問題、 主要なシャットを作成するダウン、 アップ時間に影響を与えるとされるアプリケーションで連続的な電力消費電力供給の寿命に影響を与えます、 ラッチコイルソレノイドバルブ、 理想的な解決策を提供する。
磁気ラッチング原理を使用して、 ラッチは二つのタイプのソレノイドコイルを反対した巻線と永久磁石。ソレノイドは端子は三人、 ラッチするため( 通電) とデ- ラッチング( デ- 通電)。
コイル通電にラッチ( いずれかのことにより、 パルスの電源または連続電力)、 プランジャーが引かれ、 ラッチされ磁気的に。
ラッチソレノイドは連続通電のために設計された場合にアプリケーションが求められ。 電力の損失またはスイッチングオフラッチをコイルバルブ位置は変更されません。 モーメンタリにパルスド- ラッチコイルがデ- を活性化する電磁弁。必要に応じて手動オーバーライドすることができまた、 手動でラッチ/手動でデ- のラッチは、 電磁弁。
タイプのソレノイドをラッチシステム設計されている変換を容易にするための方法でのシングルソレノイドバルブに置かれたままの状態をデバイスのi。 e。 停電で最後の位置を保持するために。 しかし、 手動操作上の特徴シングルソレノイドバルブ(インストールされている場合)に使用することはできませんデ- を活性化するソレノイドバルブ手動で。 これらのバルブなければならないデ- enegized電気的に。
ac電源供給のための、、 フルブリッジ整流器は直流に交流に変換するために使用内部的に。
ラッチを変換するために使用することができソレノイドのいずれかがrotexシングルソレノイドバルブのために運営するインパルスとして動作するようにそのような弁。
、手動ボタンは唯一のラッチは、 電気的にdelatchedバルブされなければなりません。
lcソレノイド
ソレノイドを作り付け2巻線と永久磁石。 両方を巻線を持っている作り付け整流器。 は一般的で、 その一端を提供するラッチにコイルに供給するプランジャーを引く上向き。 磁石を保ちプランジャーしている場合でも、 引っ張られラッチが除去されるコイルへの供給。 プランジャーをリセットされときにdlが一瞬コイル通電。
Rc: 整流器ブリッジ
P: 永久磁石
Lc: 端子ラッチ
Com: 一般的な
Dl: delatch端子
ソレノイドは単一の巻線で構成されていと永久磁石。 は、 磁石が強くないのを引くのに十分そのプランジャーしかしそれは十分に強い自身を保持するように位置に一度作動式プランジャー。
に合格し、 現在の磁力を発生させるコイルを補助するは、 磁石の磁力を。 これに起因するプランジャーを取得し作動。 今、、 磁石に起因する場合でも、 電源プランジャーまま作動ソレノイドへの供給が除去される。
プランジャーをすることができdeactivatedを通過させることによってコイルに電流が逆方向に。
通常、 dc駆動のソレノイドもけもこの配置で提供される。
特徴:
連続的な義務
高温で動作することに適していゾーン( 近くにボイラー)。
使用可能なバージョンexd
バルブはラッチが設けられての手動オーバーライド。
ほとんどのバルブ手動でラッチすることができたノブを回して反時計回り
とdelatchedノブを回して時計回り。
通常の状態で手動操作ノブために持って、水平位置に維持する
の広い範囲2,3,5ポート直接/パイロット式バルブ供給することができる
二線式ラッチ( requireコイルも用意していますの逆転
バルブを変える用電源位置)
周囲/流体温度:-20・度; ℃〜80・度; c
メディア:
空気、 不活性、 ガス、 水、 オイル
アプリケーション:
2,3または5ポートするために必要なシングルソレノイドバルブ位置を保持し、 電源障害が発生した場合に。
バルブタイプ:
バルブタイプ | モデルなし. |
直動式2ポート常閉型電磁弁 | l2003 |
パイロット式2ポート内部常閉型電磁弁 | l2005 |
直動式3ポート常閉型電磁弁 | l3009 |
パイロット式3ポート内部常閉型電磁弁 | l3012 |
パイロット式3ポート内部ノーマルオープン電磁弁 | l3013 |
ユニバーサル外部3ポート2ポジション電磁弁 | l3014 |
ユニバーサル内蔵ポジション3ポート2電磁弁 | l3019 |
ユニバーサル内蔵ポジション3ポート2/外部電磁弁 | l3017 |
ユニバーサル内蔵ポジション3ポート2/外部電磁弁 | l3018 |
定員25ポートシングルソレノイドバルブ | l5004 |
定員25ポートシングルソレノイドバルブ | l5005 |
定員25ポートシングルソレノイドバルブ | l5006 |
