製品情報
| 標準的なか標準外: 標準 | 構造: 蝶 | 圧力: 中型圧力 |
| 力: 手動 | 材料: 鋳鉄、 ダクタイル鋳鉄、 wcb、 ss316、 c954 | 媒体の温度: 中型の温度 |
| 媒体: 水、 オイル、 ガス | ポートサイズ: Dn40-dn1200 | 原産地: 中国(本土) |
| 銘柄: jimai | バタフライバルブ: バタフライバルブ |
包装
| 包装: 標準的な輸出梱包木箱と合板ケース。 そして我々はすることもでき、 梱包を行うデザインあなたの要求に従って。 |

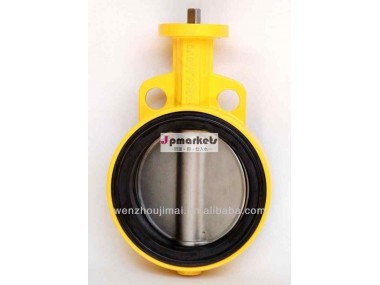

バタフライバルブ:
温度定格圧力 | |
使用圧力 | 10bar/16bar/25バール |
試験圧力 | シェル: 24bar/37.5bar |
シール: 17.6bar/27.5bar | |
作業温度 | -20度〜110度epdmシート |
-10度〜80度ＮＢＲシート | |
適切なメディア | 水、 オイル・ガス |
材料仕様 | ||
一部 | 材料 | astm |
バルブ本体 | 鋳鉄 | a126クラスb |
ダクタイル鋳鉄 | A536gr。 65-45-12 | |
バルブディスク | ダクタイル鋳鉄 | A536gr。 65-45-12 |
青銅 | b148c95400 | |
ステンレス鋼304 | A351cf-8 | |
ステンレス鋼316 | A351cf-8m | |
弁軸 | ステンレス鋼410 | a27641000s |
ステンレス鋼431 | a27641000s | |
バルブのシートリング | /epdmnbr
| |
O- リング | /epdmnbr
| |
ブッシング | ptfe
| |
青銅 | b62c83600 | |
寸法
| dn | ミリメートル | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| インチ | 1- 1/2 | 2 | 2- 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| 、 | 68 | 80 | 89 | 95 | 114 | 127 | 139 | 175 | 203 | 242 | 267 | 309 | |
| b | 110 | 161 | 175 | 181 | 200 | 213 | 226 | 260 | 292 | 337 | 368 | 400 | |
| c | 24 | 30 | 30 | 30 | 30 | 30 | 30 | 34 | 34 | 34 | 40 | 52 | |
| l | 33 | 42 | 45 | 45 | 51 | 55 | 55 | 60 | 67 | 76 | 76 | 102 | |
| dn | ミリメートル | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 900 | 1000 | 1200 | - |
| インチ | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 36 | 40 | 48 | - | |
| 、 | 327 | 361 | 412 | 459 | 472 | 527 | 554 | 605 | 668 | 728 | 855 | - | |
| b | 422 | 490 | 533 | 562 | 540 | 626 | 660 | 666 | 720 | 806 | 938 | - | |
| c | 52 | 64 | 70 | 70 | 70 | 95 | 95 | 95 | 130 | 130 | 150 | - | |
| l | 114 | 127 | 151 | 151 | 172 | 165 | 167 | 188 | 203 | 216 | 276 | - | |
エリアを生成する:
私たちの工場を訪問する歓迎当社の製品を見てここにと環境! いただきありがとうございます私たちに参加し、 一緒に仕事を達成するために同じターゲットと共通の開発!
浙江jimai自動技術共同。、 株式会社
Attn: sakira( セールスマネージャー)
スカイプ: sakirachina
Msn: sakirachina( hotmailの。 com)
Handphone: +8615068282255/18858684140
Tel: +8657767966651
ファックス: +8657767982224
