製品情報
原産地: 中国(本土) | 銘柄: dicore | モデル番号: hsfp |
タイプ: 絶縁材のスリーブを付けること | 材料: PE | 適用: 低電圧 |
評価される電圧: 600v | 色: 黒、 赤、 青、 黄色、 白、 明確なect |
包装
包装: ネゴシエート |
仕様
ポリオレフィン、 薄い壁、 スリーブと鋼、 融合して、 ホットロッドに、 強度と保護を提供し光ファイバスプライスに

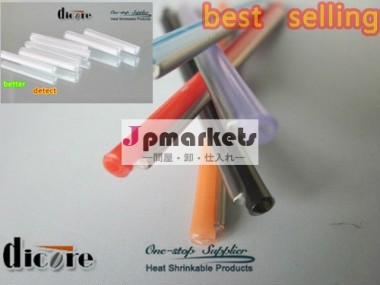

光ファイバ保護スリーブ/optical融着接続/熱収縮スプライシング
説明:
クロスリンクポリオレフィンで構成されてい、 高温核融合を補強するステンレス鋼チューブとロッドを保つファイバ伝送特性の光ファイバと保護を高める光ファイバスプライスに。 簡単にに操作するインストール時に光ファイバ損傷することなくそれを作るとクリアスリーブ収縮する前にスプライス検出が容易に。 無料のスプライスシール構造を作る温度と湿度の影響から特殊な環境で。
>作業温度:- 45〜110・度; c
>温度範囲縮小: 120・度; c
>標準色: 明確な
>他の12色をご利用いただけ: 白、 青、 グレー、 黄色、 茶色、 黒、 オレンジ、 ピンク、 赤、 シアン、 緑、 紫
技術データ
プロパティ | 試験方法 | 典型的なデータ |
引張強度( mpa) | astmd2671 | ・ge; 18mpa |
究極の伸び( %) | astmd2671 | 700% |
密度( g/cm2) | isor1183d | G0.94/cm2 |
絶縁耐力( kv/mm) | iec243 | 20kv/mm |
誘電率 | iec243 | 最大2.5 |
縦変更( %) | astmd2671 | ± 5% |
仕様
単繊維( mm)
モデル | スプライスの保護スリーブ( 縮小した後) | チュービング融合 | 鋼棒 | |||
外径(& plusmn; 0.2) | 長さ(& plusmn; 1) | 内径(& plusmn; 0.1) | 長さ(& plusmn; 1) | 外径(& plusmn; 0.1) | 長さ(& plusmn; 1) | |
Hsfp- h- 61x1.5x3.0 | 3.0 | 61 | 1.5 | 61 | 1.5 | 55 |
Hsfp- h- 45x1.5x3.0 | 3.0 | 45 | 1.5 | 45 | 1.5 | 40 |
Hsfp- h- 40x1.5x3.0 | 3.0 | 40 | 1.5 | 40 | 1.5 | 35 |
Hsfp- h- 25x1.5x3.0 | 3.0 | 25 | 1.5 | 25 | 1.5 | 20 |
Hsfp- h- 61x1.2x2.6 | 2.6 | 61 | 1.5 | 61 | 1.2 | 55 |
Hsfp- h- 45x1.2x2.6 | 2.6 | 45 | 1.5 | 45 | 1.2 | 40 |
Hsfp- h- 40x1.2x2.6 | 2.6 | 40 | 1.5 | 40 | 1.2 | 35 |
Hsfp- h- 25xを1.2x2.6 | 2.6 | 25 | 1.5 | 25 | 1.2 | 20 |
Hsfp- h- 61x1.0x2.4 | 2.4 | 61 | 1.5 | 61 | 1.0 | 55 |
Hsfp- h- 45x1.0x2.4 | 2.4 | 45 | 1.5 | 45 | 1.0 | 40 |
Hsfp- h- 40x1.0x2.4 | 2.4 | 40 | 1.5 | 40 | 1.0 | 35 |
Hsfp- h- 25xを1.0x2.4 | 2.4 | 25 | 1.5 | 25 | 1.0 | 20 |
Hsfp- h- 40x0.8x2.2 | 2.2 | 40 | 1.5 | 40 | 0.8 | 40 |
Hsfp- h- 25x0.8x2.2 | 2.2 | 25 | 1.5 | 25 | 0.8 | 25 |
Hsfp- h- 18x0.8x2.2 | 2.2 | 18 | 1.5 | 18 | 0.8 | 18 |
Hsfp- h- 40x0.5x1.3 | 1.3 | 40 | 0.35 | 40 | 0.5 | 40 |
Hsfp- h- 25x0.5x1.3 | 1.3 | 25 | 0.35 | 25 | 0.5 | 25 |
Hsfp- h- 18x0.5x1.3 | 1.3 | 18 | 0.35 | 18 | 0.5 | 18 |
Hsfp- e- 61x1.5x3.0 | 3.0 | 61 | 1.5 | 61 | 1.5 | 55 |
Hsfp- e- 45x1.5x3.0 | 3.0 | 45 | 1.5 | 45 | 1.5 | 40 |
Hsfp- e- 40x1.5x3.0 | 3.0 | 40 | 1.5 | 40 | 1.5 | 35 |
Hsfp- e- 25x1.5x3.0 | 3.0 | 25 | 1.5 | 25 | 1.5 | 20 |
Hsfp- e- 61x1.2x2.6 | 2.6 | 61 | 1.5 | 61 | 1.2 | 55 |
Hsfp- e- 45x1.2x2.6 | 2.6 | 45 | 1.5 | 45 | 1.2 | 40 |
Hsfp- e- 40x1.2x2.6 | 2.6 | 40 | 1.5 | 40 | 1.2 | 35 |
Hsfp- e- 25xを1.2x2.6 | 2.6 | 25 | 1.5 | 25 | 1.2 | 20 |
Hsfp- e- 61x1.0x2.4 | 2.4 | 61 | 1.5 | 61 | 1.0 | 55 |
Hsfp- e- 45x1.0x2.4 | 2.4 | 45 | 1.5 | 45 | 1.0 | 40 |
Hsfp- e- 40x1.0x2.4 | 2.4 | 40 | 1.5 | 40 | 1.0 | 35 |
Hsfp- e- 25xを1.0x2.4 | 2.4 | 25 | 1.5 | 23 | 1.0 | 20 |
Hsfp- e- 40x0.8x2.2 | 2.2 | 40 | 1.5 | 40 | 0.8 | 40 |
Hsfp- e- 25x0.8x2.2 | 2.2 | 25 | 1.5 | 25 | 0.8 | 25 |
Hsfp- e- 18x0.8x2.2 | 2.2 | 18 | 1.5 | 18 | 0.8 | 18 |
ノート: hsfp- h: 高品質水準( smouvタイコと同じ)
Hsfp- e: 経済的な品質レベル
リボンファイバー( mm)
モデル | スプライスの保護スリーブ( 後にshrinkitng) | チュービング融合 | 石英またはセラミックロッド | |||
アウター 直径 (& plusmn; 0.2) | 長さ (& plusmn; 0.8) | 幅 (& plusmn; 0.1) | 高さ (& plusmn; 0.1) | 幅 (& plusmn; 0.1) | 高さ (& plusmn; 0.1) | |
Hsfp- c- 4コア | 3.4 | 42 | 1.3 | 2.2 | 3.0 | 1.5 |
Hsfp- 2c- 4コア | 4.0 | 42 | 1.3 | 2.2 | 3.0 | 1.5 |
Hsfp- c- 6コア | 3.8 | 42 | 1.8 | 2.8 | 3.0 | 1.5 |
Hsfp- 2c- 6コア | 4.5 | 42 | 1.8 | 2.8 | 3.0 | 1.5 |
Hsfp- c- 8コア | 4.8 | 42 | 2.4 | 3.4 | 4.0 | 2.0 |
Hsfp- 2c- 8コア | 5.5 | 42 | 2.4 | 3.4 | 4.0 | 2.0 |
Hsfp- c- 12芯 | 4.9 | 42 | 2.4 | 3.5 | 4.0 | 2.0 |
Hsfp- 2c- 12芯 | 5.8 | 42 | 2.4 | 3.5 | 4.0 | 2.0 |
Hsfp- q- 4コア | 3.8 | 42 | 1.3 | 2.2 | 3.0 | 1.5 |
Hsfp- 2q- 4コア | 4.6 | 42 | 1.3 | 2.2 | 3.0 | 1.5 |
Hsfp- q- 6コア | 3.8 | 42 | 1.8 | 2.8 | 3.0 | 1.5 |
Hsfp- 2q- 6コア | 4.5 | 42 | 1.8 | 2.8 | 3.0 | 1.5 |
Hsfp- q- 8コア | 4.8 | 42 | 2.4 | 3.4 | 4.0 | 2.0 |
Hsfp- 2q- 8コア | 5.5 | 42 | 2.4 | 3.4 | 4.0 | 2.0 |
Hsfp- q- 12芯 | 4.9 | 42 | 2.4 | 3.5 | 4.0 | 2.0 |
Hsfp- 2q- 12芯 | 5.8 | 42 | 2.4 | 3.5 | 4.0 | 2.0 |
Hsfp- 2c: 2個とセラミックロッド
Hsfp- q: と石英ロッド
Hsfp- 2q: 2個と石英ロッド
