製品情報
原産地: 中国(本土) | 銘柄: ZOFR | モデル番号: T90 (JQX-15F) |
理論: 電圧リレー | 使用法: 一般目的 | サイズ: ミニチュア |
特徴を保護しなさい: 密封される | 接触の負荷: 高い発電 |
包装
包装: 標準的な輸出パッキング |
仕様
Pcbパワーリレーjqx-15f30a12v-24vt90リレーのコイル: 6v、 9v、 12v、 18v、 24v、 36v、 48v連絡: 30a、 240vac/30a28oem許容vdc

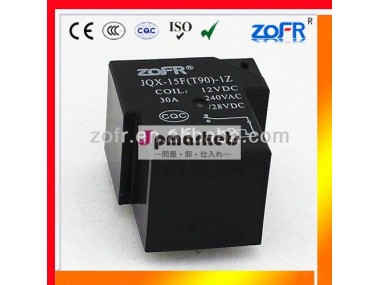

Pcbパワーリレーjqx-15f30a12v-24vt90リレー
仕様:
classification | Pcb relay | |
Product model | jQx- 15f( t90) | |
Contact form | 1H、 1z | |
Coil voltage | 5/6/9/12/18/24/36/48vdc | |
操作し voltage | ・ル; 3.8/4.5/6.8/9.0/13.5/18.0/27.0/36.0vdc | |
Release voltage | ・ge; 0.5/0.6/0.9/1.2/1.8/2.4/3.6/4.8vdc | |
Coil power( w) | 0。93w | |
Contact rating | 1h: 30a; 1z: 20a (250vac / 28vdc) | |
Contact resistance | 100m・オメガ; | |
Insulation resistance | 100m・オメガ; ( 500vdc) | |
Dielectric strengh | Between open contact | 1500vac 1min |
Between coil and contact | 2000vac 1min | |
Electrical 生活 | 1・回; 105 | |
Mechanical 生活 | 1・回; 107 | |
Ambient 温度 | -25 ~ +60・度; c | |
Outline dimension( l・回; ワット・回時間;) | 32.5・回;27。5・回;20。5 ( mm) | |
Mounting form | Pcb terminal | |
Weight | 26g |
配線図:
