製品情報

原産地: 中国(本土)	銘柄: eacher	モデル番号: Sfz11-100000kva/154-34.5kv
使用法: 力	段階: 3	コイルの構造: 円環形状
コイル数: 2巻線	冷却方式: オナン/onaf/ofaf	周波数: 50または60hz
巻線の材料: 銅	標準: iec60076、 ansi、 gb、 jb	証明書: iso9001、 iso14001、 ce、 ctqc、 ルチェ

包装

包装: 付属品は合板ケースに詰め、 ヌードで本体。

仕様

電気変圧器1)3相、 154/34.5kv2)油漬、 2巻線タイプ

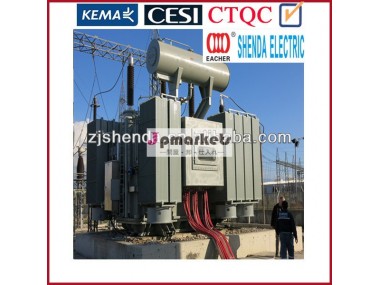

100mva3相油浸変圧器



電気変圧比範囲から66kv220kvには主な製品のshenda電気ている多くの利点を両方で品質と価格。 すべての製品とは完全にテストされ配信前に免許を取得。 当社の製品の多く輸出され、 適用されてきたに関する海外市場に発電所、 変電所、 鉱物や鉱石産業。

特徴:

1)の吐出量を、 見かけ上未満です80pc1.5倍定格電圧の下で;

2)ノイズ: 製品の63mvaと58デシベル以下よりも低いです();

3)電力損失: ノー- 負荷損30％はiec規格に比べて低い;

4)信頼性: 内のすべて- サービス製品は無損害やオイル漏れが発生し;

アプリケーション:

60~230kv電源システムの発電所、 変電所、 鉱山企業および等

技術:

デザイン:開発されたソフトウェアは相対的な計算に採択された電磁、 強度解析、 の漏れ磁束ディストリビューション、 そのエレクトロ- ダイナミックな力と電気絶縁。

製造:

コア:効果的にアップグレード変圧器・rsquo; じゃない- 負荷性能によって下記の方法:

1)、 コアが作られていの高- 透過性粒- 配向されて最高品質冷たい- 間圧延ケイ素そして材料はシートで切断自動geoge高度なドイツgmbh沿ったせん断カットburs0.02mm以内に制御。

2)シリコンシートの製作を採用してい・ldquo; ノー- 上限ヨーク周回遅れ・rsquo; 周回遅れの技術と、 すべての関節のシリコンシートは45フル- マイター。 シートを積層コアが一体に押され、 エポキシ樹脂で接着を作るために3・ndashする; 足2つ- ヨークコア、 強力かつフラット一体型1と良い垂直精度、 この効果的に改善しノー- 負荷性能とノイズを低減し。

3)板が使用されてブレーシングコイル間のサポートなどの脚と内側のコイル。 鉄ヨークで結ばれてエポキシ樹脂- 含浸ガラス繊維バンド、 との下の部分はオイルタンクで締め付けられるカウンタ- 圧力ボルト。 アッパー鉄との上部はオイルタンクは3箇所に固定。 故に体オイルタンク内部に耐えることができことなく輸送時の振動を任意のシフト。

巻線:

1)高- 電圧( hv) コイルを採用していインターリーブ- 連続構造に電圧を向上させる下で衝撃電圧特性電圧均等に分散し、 作る。 すべて滞在やパッドが面取りされている信頼性の高い絶縁性を保つために。

2)変圧器の巻線のジグザグがあり油ガイドするように、 完全にクール構造内のすべての領域を巻線、 温度を下げるの台頭磁巻線とホットポイントの巻線と断熱材の寿命を延ばす。 hv及びレギュレーションシステムは、 独立してmvが設けられて電圧- 調節バランスをとるために巻線アンペアはターンのそれぞれの巻線、 効果的に発生する力を下げる軸方向動電型ショート時- 回路を向上させる変圧器と突然の短い- 回路に耐える容量。

3)ワインディングを採用していラジアル・ldquo; 0& rdquo; 設計されたマージン、 の間、 コアとlv巻線の紙スリーブ、 間及びlv、 hv、 電圧- 調節巻線、 だけでなく、 挿入前にステーのプレートとシュラウド彼らは完全に乾燥させて、 しっかりとマッチしたを確保するために非常に優れたコンパクト性と全体の巻線の同心度。

オイルタンクと付属品:

1)、 タンク壁ワイド鋼板を採用してい、 いるであろう波形構造に折り畳むことなくスプライシング、 このように溶接部が減少しており、 機械的強度が向上

2)すべてのシール面を使用し品質のシール材とは精密- 機械加工。

3)端にタンクの溝がありダブルシール、 外側のシールと材料が使用され、 大気や色調に超- レイを保護するために内側のシール損傷される、 こうしてで最大限の寿命を延ばすと信頼性を向上しはシールの。

主な技術のためのパラメータ110kvレベル3- 相3- 巻線oltc電源トランス:
