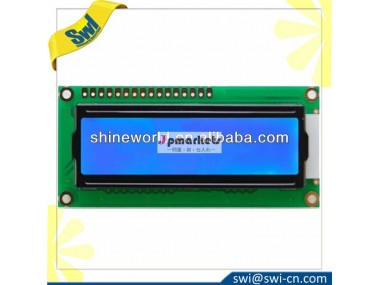

製品情報
| 原産地: 中国(本土) | 銘柄: swi | モデル番号: Lm1602-d-m1004 |
| タイプ: 穂軸 | 構造: cob | lcd表示モード: stn、 負、 透過型 |
| ・色バックライトタイプ: led、 白 | mcuインターフェイスの種類: 平行4bit/8bit | アプリケーション: 器械及び装置 |
| 制御/駆動ic: またはeqvsplc780d | 駆動方法: 1/16duty、 1/5bias | 視線方向: 6時 |
| lcd接続: ゼブラ |
包装
| 包装: 輸出パッケージ |
仕様
構造: cob液晶表示モード: stn、 負、 透過視野方向: 6時駆動方法: 1/16duty、 1/5bias
ディスプレイの特徴
構造: cob
Lcd表示モード: stn、 負、 透過型
視線方向: 6時
駆動方法: 1/16duty、 1/5bias
・色バックライトタイプ: led、 白
制御/駆動ic: またはeqvsplc780d
Lcd接続: ゼブラ
Mcuインターフェイスの種類: 平行4bit/8bit
機械的なデータ
アウトライン: 80.0・回; 36.0・回; 12.5ミリメートル
表示領域: 64.5・回; 16.0ＭＭ
アクティブエリア: 56.21・回; 11.50mm
文字サイズ: 2.96・回; 5.56ミリメートル
ドットサイズ: 0.56・回; 0.66mm
電気的な状態
| アイテム | 分。 | typ。 | 最大。 | |
| 動作電圧( v) | 2.5 | 5.0 | 5.0 | |
| Lcdvop( v) | 4.5 | |||
| バックライトvf( v) | 3.0 | 3.3 | ||
| バックライトif( ma) | 30 | 40 | ||
温度範囲
動作温度(・度; c)- 20〜70
保管温度(・度; c)- 30から80
アプリケーション:器械及び装置
funcition端子
| なし。 | ピン名 | 説明 | |||||||
| 1 | vss | 地面 | |||||||
| 2 | vdd | ロジック用電源 | |||||||
| 3 | vo | 動作電圧lcd用 | |||||||
| 4 | rs | データ/命令コード | |||||||
| 5 | R/w | /読み取り書き込み | |||||||
| 6 | e | 信号を有効に | |||||||
| 7~14 | Db0~db7 | データバス | |||||||
| 15 | レダ | バックライト正極 | |||||||
| 16 | ledk | バックライト負極 | |||||||
利用できる様々なlcd表示モード
利用できる様々なバックライトの色
様々な使用可能温度範囲
外形図:
工場見学:
