製品情報
原産地: 香港 | 銘柄: 王家の馬 | モデル番号: Cu/xlpe/pvc/sta/pvc、 yjv22 |
絶縁材: XLPE | タイプ: 低電圧 | 適用: 構造 |
コンダクター材料: 銅 | ジャケット: PVC | 定格温度: 90c |
定格電圧: 600/1000v | 標準: iec60502、 gb12706 | 導体: 形の銅製の導体 |
断熱材: 架橋ポリエチレン化合物の | 寝具: 難燃性pvc | アーマー: 亜鉛メッキスチールテープ装甲 |
ジャック: の難燃性pvcジャケット |
包装
包装: 木製ドラム、 スチールドラム、 鋼- 木製ドラムまたはあなたの要求に応じて |
仕様

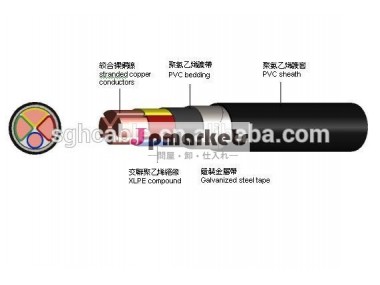

Cu0.6/1kv/xlpe/sta/pvc電源ケーブル1.iec60502、 bs5467、 gb127062.xlpe絶縁体3.亜鉛めっき鋼テープ4.frpvc
アプリケーション:
- 固定設置用の送配電システム、 トンネルやパイプラインやその他の行事
- げっ歯類から機械的な侵略と保護
円形の導体
クロス- 断面 エリア (mm2) | なし。 ・ の直径 ワイヤー (n/mm) | 平均 全体的な 直径 (mm) | 参照 重量 (kg/km) |
3x1.5+1x1.0 | 1/1.38、 1/1.13 | 13.9 | 306 |
3x2.5+1x1.5 | 1/1.76、 1/1.38 | 14.7 | 363 |
3x4.0+1x2.5 | 7/0.85、 7/0.67 | 16.5 | 474 |
3x6.0+1x4.0 | 7/1.04、 7/0.85 | 17.8 | 554 |
3x10+1x6.0 | 7/1.35、 7/1.04 | 19.9 | 788 |
3x16+1x6.0 | 7/1.70、 7/1.04 | 21.7 | 1015 |
3x16+1x10 | 7/1.70、 7/1.35 | 22.3 | 1075 |
3x25+1x10 | 7/2.14、 7/1.35 | 25.1 | 1446 |
3x25+1x16 | 7/2.14、 7/1.70 | 25.7 | 1524 |
3x35+1x10 | 19/1.53、7/1.35 | 27.4 | 1804 |
3x35+1x16 | 19/1.53、 7/1.70 | 28.2 | 1896年 |
セクターと円形導体
クロス- 断面 エリア (mm2) | なし。 ・ の直径 ワイヤー (n/mm) | 平均 全体的な 直径 (mm) | 参照 重量 (kg/km) |
3x25+1x10 | 10/1.83、 7/1.35 | 22.2 | 1251 |
3x25+1x16 | 10/1.83、 7/1.70 | 22.3 | 1309 |
3x35+1x10 | 14/1.83.7/1.35 | 24.2 | 1576年 |
3x35+1x16 | 14/1.83、 7/1.70 | 24.5 | 1640 |
3x50+1x16 | 19/1.83、 7/1.70 | 27.3 | 2096 |
3x50+1x25 | 19/1.83、 7/2.14 | 27.6 | 2194 |
3x70+1x25 | 27/1.83、 7/2.14 | 31.4 | 2863 |
3x70+1x35 | 27/1.83、 19/1.53 | 31.7 | 2962 |
3x95+1x35 | 37/1.83、 19/1.53 | 36.7 | 4136 |
3x95+1x50 | 37/1.83、 19/1.78 | 37.0 | 4276 |
3x120+1x50 | 30/2.32、 19/1.78 | 40.7 | 5177 |
3x120+1x70 | 30/2.32、 19/2.14 | 40.7 | 5370 |
3x150+1x50 | 37/2.32、 19/1.78 | 44.0である | 6077 |
3x150+1x70 | 37/2.32、 19/2.14 | 44.3 | 6288 |
3x185+1x50 | 37/2.52、 19/1.78 | 48.8 | 7230 |
3x185+1x95 | 37/2.52、 19/2.52 | 49.5 | 7725 |
3x240+1x70 | 48/2.52、 19/2.14 | 55.7 | 9324 |
3x240+1x120 | 48/2.52、 37/2.03 | 56.2 | 9841 |
3x300+1x95 | 61/2.52、 19/2.52 | 60.9 | 11544 |
3x300+1x150 | 61/2.52、 37/2.25 | 61.4 | 12077 |
3x400+1x120 | 61/2.95、 37/2.03 | 68.4 | 15229 |
3x400+1x185 | 61/2.95、 37/2.52 | 68.9 | 15884 |
