製品情報

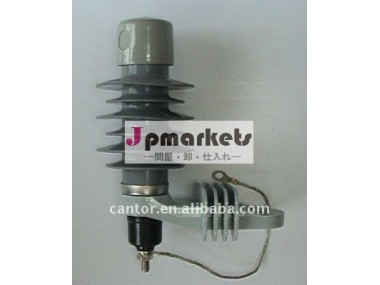

原産地: 中国(本土)	銘柄: カンター	モデル番号: Yh5w-11
色: グレーと赤

包装

包装: 包装: カートン

仕様

1.kema認証; 2.i so9001品質マネジメントシステム; 3.独自のテスト実験室; 4.製品コンポーネントの供給。

金属- 酸化物避雷器( 雷arrster、 ポリマーサージarrster)



技術的性能

の技術的性能金属- 酸化物避雷器に合致ですi ec60099-4およびi eee( ansi) c62.11.をネーデルランドbによるkemaを通じて認証製品。 v。 t&dテストサービス。

構造設計

モジュールはコア設計が発展して80年代初頭と15年サービス経験以上してい、 は、 ハウジングと90年代初めに材料が変更。

単一列のモジュラーポリマーハウジング金属- 酸化物避雷器設計が可能です220kvシステムまで。

内部の本質的な特徴特許取得済みの建設は永久ボンド均質な樹脂とガラス繊維の上に絶縁サービスの完全な金属- 酸化物バリスタ、 避雷器モジュールには本質的に高い機械的強度と誘電体でユニフォームを提供し絶縁表面の金属- 酸化物バリスタ。



優位性( カンターブランド)

-低残留電圧
-長い保護距離
-高エネルギー入力容量
-安定したストロークu-iさらに、 複数の特性
-証拠高齢化対策
-爆発と粉々に- 耐震設計
-公害抵抗性と紫外線- 安定した
-住宅に耐性乱暴な取り扱い
-メンテナンスフリー
-安定した衝撃や振動に対する
-高い機械抵抗



主な技術パラメーターポリマーハウジングの金属- 酸化物避雷器



タイプ: yh5w-11、 yh10w-11

 定格電圧r。 m。 s: 11kv

公称放電電流: 5ka、 10ka

Maximunの連続動作電圧( uc)( kv): 8.40kv





残留電圧で:
1/10・ムー; 急な残留電圧電流s( kv): が35.9( 10ka)、 34.3( 5ka)
8/20・ムー; s照明インパルス残留電圧( kv): 31.4( 10ka)、 29.9( 5ka)
30/60・ムー; インパルス残留電圧スイッチングs( kv): 26.6( 10ka)、 25.4( 5ka)



長い期間インパルス耐電流:

2ms長方形の電流(a): 450( 10ka)、 250( 5ka)



動作デューティ:
現在のインパルス4/10us高( ka): 100( 10ka)、 65( 5ka)

断熱材住宅耐電圧( kv):
雷インパルス: 85kv

 電源周波数: 40kv



沿面距離( mm): 480ミリメートル( 10ka)、  432ミリメートル( 5ka)

沿面距離/定格電圧比( mm/kv): 43.610ka)、 9.3( 5ka)



小屋番号( pcs):6

機械的強度:

ねじり( nm): 60

カンチレバー( n): 147



パッケージデータ:

各ユニットの正味重量( kg): 3.68( 10ka)、 2.33( 5ka)

寸法( 9pcs/ctn)( cm): 50*29*36( 10ka)、 50*26*35( 5ka)
