タイプ: パイプ製造ライン	管材料: 炭素鋼	原産地: 中国(本土)
銘柄: YJ	モデル番号: YJ-165	色: 顧客の要求に従って。

包装

包装: 顧客の要求に従う裸のパッキング、または。

仕様

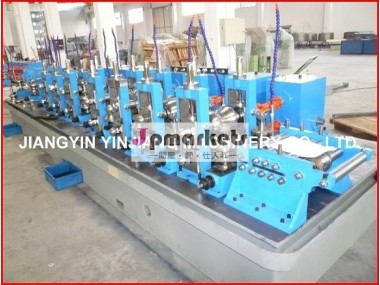

YJ-165高周波溶接された管製造所ライン: 1.管ID: 50mm-130mmの2.厚さ: 2.0mm-6.0mmは3.促進する: 20-50m/min

YJ-165高周波溶接された管製造所ライン:





科学技術プロセス:

welding→horizontally (電気制御システムおよび油圧装置) →forming→welding→sizing→flying saw→runをguiding→feeding→storing→discharging移動coil→setting coil→uncoiling→shearingおよびバットはロール方法で台に置く。



装置の1.Single頭部の油圧uncoiler

の部品:

ブレーキはシリンダーによって制御され、シリンダーのモデルはSC8025FA.である

(1)最高。 コイルの重量: 7T

(2)コイルの内径: 440-510mm

(3)最高。 ストリップの厚さ: 6.0mm

(4)最高。 コイルの幅: 550mmの

2.Doubleコラムの油圧せん断機械(を含む溶接のプラットホーム):

(1)切られるべき鋼鉄ストリップの幅: ≤550mm

(2)切られるべき鋼鉄ストリップの厚さ: ≤6mm

(3)切断方法: 水圧シリンダ力

(4)移動方法: 促進するべき水圧シリンダ

(5)ポンプモーター力: 螺線形

蓄積装置およびおり蓄積装置のを含む5.5Kw 3.Storing装置それらから選ぶことができる:

3-1。 螺線形蓄積装置(ø6m): 次を含んで(1) - (5)

(1)低い転覆の皿:

それはブラケット、水平なローラーおよび縦のローラーから成っている。 それはbandwidth≤550mm.のためのスーツである

(2)平らになる及び供給機械:

two-axic締め金で止め、供給のタイプ平らになる及び供給機械は成っていて、締め金で止め運転から、ローラーおよび基盤を妨げる。 それはbandwidth≤550mmのためのスーツである。 空気ブレーキおよびモーター30KW.を使って

(3)蓄積装置:

力の部品より、有利な立場構成されている貯えること、荷を積むことおよび荷を下すことおよび運転するために使用される、ストリップを縦のローラー、水平なローラー、与えるローラーを妨げる外トラックローラーを妨げる。 回転部品はモーター、ギヤボックスおよび普遍的なカップリングを含んでいる

(4)高い転覆の皿:

ブラケット、水平なローラーおよび縦のローラーで構成される。 それはbandwidth≤550mm.のためのスーツである

(5)電気制御箱:

電子機器の主要な元の生産そして身に着けている部品はGBに従ってある。 三相4線式

3-2.Cage蓄積装置: 次を含んで(1) - (3)

(1)供給機械:

二軸の締め金で止め、供給のタイプ供給機械はのローラーを妨げる締め金で止めることから運転成っている。それはbandwidth≤550mm.のためのスーツである

(2)物質的な収集のおり:

、心の鋼鉄塀貯えることのために使用される、鋼鉄柵、アイドラー、水平なローラーおよびchakpaより構成されていて

(3)電気制御箱:

電子機器の主要な元の生産そして身に着けている部品はGBに従ってある。 三相4線式。

製造所の4.The主要なモーター:

 (1)部分の形成: 7単位のガントリータイプローラー

 (2)溶接の部品: ソリッドステート高周波誘導溶接

 (3)冷却の部分: 冷却剤の冷却

 (4)仕上げの部品: 5単位のガントリータイプローラー

管作成ラインの主要な技術的な変数

 (1)管の直径: φ60-ø165mm

 (2)管の壁厚さ: 2.0-6.0mm

 (3)電動機: 部分の形成: 200Kw、終わりの部分: 220Kw.

 (4)水平なローラーの車軸直径: ø120の材料40Cr

 (5)縦のローラーの車軸直径: ø90の高周波物質的な

40Cr 5.Solid状態:

(1)モデル: GGP400-0.3-HC

(2)入力パワー: 3p、380V、50HZ

(3)出力電力: 400KW

6。コンピューター制御飛行は見た:

(1)スケールの正確さ: ±3mm

(2)目盛の長さ: 4-8m

(3)最高速度: 60m/min

(4)鋸の動き: 空気(振れる)

(5)円の金属の鋸歯7.Dischargingの

テーブルを使用しなさい:

モデル: 気学的に逆転する圧延の方法で運ばれる(3Kwの6つのクラスモーターと)



モデルおよび基本的な変数:



項目        モデル	YJ-16	YJ-20	YJ-32	YJ-50	YJ-60	YJ-76	YJ-89	YJ-114	YJ-125	YJ-165
直径(mm)	8-16	10-26	14-38	20-63.5	32-70	30-100	50-90	60-120	40-130	50-130
厚さ(mm)	0.3-1.0	0.4-1.5	0.6-1.8	0.8-3.0	1.0-3.0	1.0-4.0	1.5-4.0	2.0-5.0	1.0-6.0	2.0-6.0
速度(m/min)	80-100	80-100	80-100	70-80	70-80	60-70	50-60	40-50	20-60	20-50
ホストモーター力(Kw)	22	37	75	132	55*2	132*2	90*2	110*2	220*2	220*2
高周波装置(Kw)	60	60	100	200	250	250	250	300	300	400
装置の構成	Uncoilerのflattener、剪断機の溶接工は、貯えてサイジングの単位を形作る装置を飛行見、テーブルを、包装業者、高周波装置排出する
