製品情報
| 原産地: 中国(本土) | 銘柄: qunying | モデル番号: JRW-210M |
| 理論: 電磁石のリレー | 使用法: 一般目的 | サイズ: ミニチュア |
| 特徴を保護しなさい: 密封される | 接触の負荷: 低い電力 | TO-5リレー: 電磁石のリレー |
包装
| 包装: 輸出パッキング |
仕様
、電気で握られる二極、1ampおよびより少なく

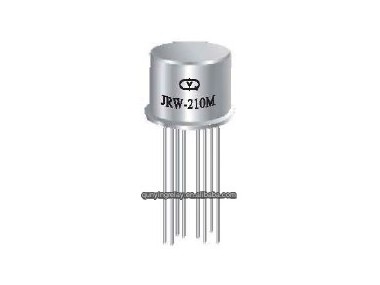

〜- 5jrw-210m標準高性能リレー
事実製品:
- 密閉された
- 高い衝撃・振動の評価
- パッドスプレッダー
- 優れたrfスイッチング
環境条件
| Temperrature範囲:- 65~125・度; c | 振動正弦: 294/s2 10~3000hz |
| 相対湿度: 98％40での専修度; c | ランダム振動: 40(m/s2)2/hz、 239.1m/s2 |
| 低空気圧: 4kpa | アクセラレーション: l: 490m/s2 M: 980m/s2 |
| 衝撃加速度: 735m/s2 |
主な技術データ
| コイル電源( w) ・ル; 0.5 | 接触荷重範囲( 抵抗): 10・ムー; a~1a 10mv~30vd。 c。 5~115va。 c。 |
| 接触抵抗( m・オメガ;): 初期・ル; 後の生活の100・ル; 200 | スイッチングパワーマックス( 抵抗): 28w、 29va |
| 絶縁抵抗: 通常の状態・ge; 後10000電気レベルの高寿命・ge; 1000 | 接触荷重と生活: 1a、 28vd。 c。、 1・回; 105サイクル0.25a、 28vd。 c。、 1・回; 105サイクル10~50・ムー;、、 10~50mv、 1・回; 105サイクル |
| 絶縁耐力( vr。 m。 s。、 50hz): 正常な状態500125低空気圧力条件 | 重量( g): ・ル; 2.55 |
| 時間指数( ms): 操作し時間・ル; 2リリース時間・ル; 1.5 | 漏水率・ル; 10-3Pa& middot; cm3/s |
指定パラメータ
| 仕様書番号 | コイル電圧 | 25・度; c | -55・度; c~85・度; c | ||||
| 定格 | 最大 | コイル抵抗& plusmn; 10％・オメガ; | ピック- アップ電圧の最大値 | ドロップ- アウト電圧 | ピック- アップ電圧の最大値 | ドロップ- アウト電圧 | |
| 005 | 5 | 5.8 | 50 | 2.7 | 0.22~1.4 | 3.5 | 0.14~2.3 |
| 006 | 6 | 8.0 | 98 | 3.5 | 0.28~2.0 | 4.5 | 0.18~3.2 |
| 009 | 9 | 12.0 | 220 | 5.3 | 0.54~3.0 | 6.8 | 0.35~4.9 |
| 012 | 12 | 16.0 | 390 | 7.0 | 0.63~4.0 | 9.0 | 0.41~6.5 |
| 015 | 15 | 20.0 | 610 | 8.7 | 0.78~5.0 | 11.3 | 0.51~8.3 |
| 018 | 18 | 24.0 | 880 | 10.5 | 0.91~6.0 | 13.5 | 0.59~10.0 |
| 024 | 24 | 28.8 | 1250 | 13.5 | 1.21~7.5 | 17.0 | 0.79~12.0 |
| 027 | 27 | 32.0 | 1560 | 14.2 | 1.37~8.0 | 18.0 | 0.89~13.0 |
