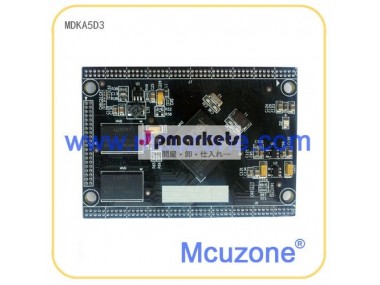

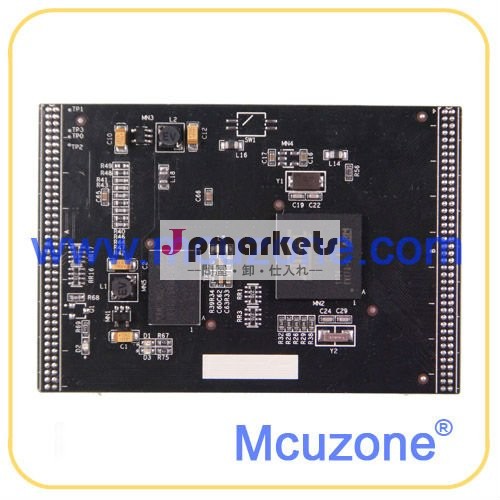

製品情報
製品のステータス: 在庫 | タイプ: 埋め込まれたコンピュータ | 銘柄: mcuzone |
モデル番号: mdka5d31 | 原産地: 中国(本土) | コア: 皮質- a5 |
freq: 536mhzの | メモリ: 256mbddr2,256mbnand | ピン配置: 1.27mm2x50x2+2x20 |
包装
包装: dvdrommdka5d31コアボード紙箱 |
仕様
Mhzの536皮質- a5256mbddr2,256mbgpio拡張すべてnandフラッシュ、 2x50x2+2x206層pcb
についてはお問い合わせくださいコア基板スペックにpdf。
説明
のアトメルsama5d3シリーズは、 高- パフォーマンス、 パワー- 効率的な組み込みmpuに基づいてarm®皮質・貿易;- a5プロセッサ、 mhzの536と消費電力を達成するため以下のレベル0.5メガワットに低い- 電力モード。 このデバイスは、 浮動小数点ユニットのための高- 高精度コンピューと加速データ処理、 アーキテクチャとは、 高いデータ帯域幅。 高度なユーザーインターフェイスと統合されています周辺機器接続性やセキュリティ機能。
シリーズの特徴を、 内部sama5d3マルチ- 層バスアーキテクチャに関連付けられている39dmaチャネルを維持するために高帯域幅で必要とされるプロセッサと高- スピード周辺機器。 デバイスの提供のためのサポートをddr2/lpddr/lpddr2とmlcnand型フラッシュメモリ24ビットecc付き。
包括的な周辺機器をセットが付属していますとlcdコントローラオーバーレイハードウェア用- 加速組成イメージ、 タッチスクリーンのインターフェイスと、 インターフェイス、 cmosセンサー。 ギガビット接続性とieee1588emac周辺機器が含まれます、 emac10/100、 複数缶、 uart、 spiおよびi2c。 機構とそのセキュアブート、 ハードウェアアク暗号化用のエンジン( aes、 tdes) とハッシュ機能( sha)、 sama5d3を確実にし、 抗- クローニング、 コード保護とセキュアな外部データ転送.
ハードウェアの機能を備え
- Atsama5d31、 皮質- a5、 536mhzの
- 256mbddr2
- Spiフラッシュat25( opt)
- Nandフラッシュ256mb( can1gbにアップグレード)
- ミリメートル1.27dimm、 2x50x2+2x20
- 46x65mm6層pcb
- gpioピン拡張にすべて
ソフトウェア機能
1)、 裸マシンプログラム( が提供する、 アトメルiarewarmとgnu、 ノーサポート)
-adc_adc12
-dma
取得-- 開始しました
-pmc_clock_switching
-ssc_dma_audio
-twi_eeprom
-twi_slave
-sysc
-adc_touchscreen
-lcd
-hdmi
-ヒューズ
-spi_slave
-tc_capture_waveform
-usart_hw_handshaking
-usart_spi
-usart_synchronous
-usart_serial
-usart_iso7816
-usart_rs485
-pwm
-periph_protect
-hsmci_multimedia_card
-hsmci_sdcard
-hsmci_sdio
-smc_nandflash
-smc_norflash
-spi_serialflash
Emac-
Gmac-
-usb_audio_looprec
-usb_audio_speaker
-usb_cdc_serial
-usb_core
-usb_hid_aud
-usb_hid_keyboard
-usb_hid_mouse
-usb_hid_msd
-usb_hid_transfer
-usb_iad_cdc_aud
-usb_iad_cdc_hid
-usb_iad_cdc_msd
-usb_massstorage
-usb_iad_cdc_cdc
ソフトウェアパッケージには、 以下が含まれていライブラリ:
-libraires
-libchip_sama5d3x
-libboard_sama5d3x- ek
-libnandflash
-libpmecc
-libsdmmc
-libspiflash
-libstoragemedia
-usb
2)のlinux
-u- ブートソースコード
-3.6.9のlinux
次のようにドライバ:
- 10/100mイーサネットドライバ
- usbホストドライバ
- usbデバイスドライバ
- lcdドライバ
- タッチスクリーンドライバ
- usartドライバ
- キーボタンドライバ
- nandフラッシュドライバ
- spiドライバー
- Twi( i2c) ドライバー
- ボード上のサウンドカードのドライバ
- Sd/mmcカードのドライバ
-仮想pcすべてとbspを提供する
-vfptoolchainを提供する
ことに注意、 コアボードさえすれば注文します、 私たちはそうではない、 技術サポートを提供する上記ファイル用
3)文書
データシート
コアボードの回路( pdf)
パッケージ内の項目
- mdka5d31コアボード
- dvdrom
ノート
