製品情報

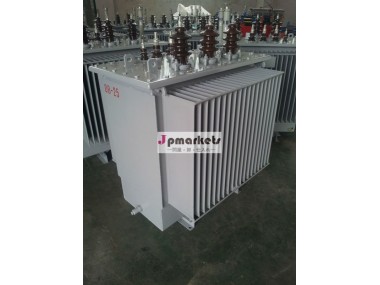

原産地: 中国(本土) | 銘柄: cngna | モデル番号: S9-160kva |
使用法: 変圧器 | 段階: 3 | コイルの構造: 円環形状 |
コイル数: 3セット |
包装
包装: 木製ボックスやポリフォーム |
仕様
1)iso9001合格した: 2000およびセリウムの証明書; 2)オイルを排除しカウンター; 3)動作信頼性
信頼性の高い構造 |
1.スパイラルを持つループ縦油路を生成するために良いインテリア冷却効果;
2.を向上させる効果的なサポートのループ・rsquo; s端子顔を強化するために抗- 短絡電気性能の;
3.と新しい懸架構造の楽器- 位置決めするフレームであることを保証する長距離輸送やの動きは、 より信頼性の高い。
優れた材料
1.酸素- フリー銅線の低い抵抗率、 スムーズになるであろうやバリ- 無料のシリーズの後に追加の表面処理、 ので当社の変圧器の負荷損失が低くなり、 電気的性能が優れてい。
2.高- 品質シリコン- 鋼板での損失は下部ユニット、 となしを- 負荷は低くなりは、 変圧器の。
3.高- 品質の木製ラミネート絶縁作品、 を受賞している・rsquo; tは分割またはを受けても移動短絡の影響。
4.徹底的に少ない水濾過する変圧器油含有する、 ガス、 不純物、 これは、 私たちのより良いトランスワーク。
優れた技術、 経済的パフォーマンス
S7シリーズ製品と比較してください、 s9シリーズ製品を減らすことができノー- 負荷損10%によって、 24%によって負荷損およびno- 負荷の電気46%によって、 現在の; 結果として、 運用コストを落とすことに19%によって。 から改善s9シリーズ製品、 s11シリーズ製品を減らすことができノー- 負荷損20%によって; ノー- 負荷の電気による電流70%85%; 平均気温によって10k; ことにより、 ノイズレベル2-4db; とダブル製品・rsquo; 耐用年数。 下でも20%オーバーロード、 それはまた、 のために働く時間の長い期間の。
変圧器サービス状態
標高を超えることはできません: 1000m
最高周囲温度: +40・度; c
日平均気温最高: +30・度; c
年間平均気温最高: +20・度; c
最低屋外の温度:- 25・度; c
タイプ | 容量(kva) | 電圧の組み合わせ電圧の組み合わせ | 接続シンボル | ノー- 負荷 | 負荷損 | 非- 負荷電流 | 短い- 回路インピーダンス | Weight(キロ) | Size(ミリメートル) | インストールサイズ | ||||||
損失 | (キロワット) | (%) | (%) | |||||||||||||
(キロワット) | (ミリメートル) | |||||||||||||||
高 | タッピング | 低 | 油の重量 | 機械の重量 | 総重量 | 長い | 広い | 高 | ||||||||
(kv) | (%) | (kv) | ||||||||||||||
S9-5/10 | 5 | 6 | ± 5 | 0.4 | yyno | 0.04 | 0.18 | 2.85 | 4 | 43 | 50 | 125 | 780 | 450 | 850 | 400・回; 400 |
S9-6.3/10 | 6.3 | 6.3 | 0.05 | 0.21 | 2. 72 | 4 | 43 | 65 | 150 | 790 | 450 | 860 | 400・回; 400 | |||
S9-10/10 | 10 | 10 | 0.06 | 0.3 | 2.65 | 4 | 55 | 110 | 197 | 920 | 450 | 1048 | 400・回; 400 | |||
S9-20/10 | 20 | 0.1 | 0.5 | 2.6 | 4 | 65 | 150 | 244 | 930 | 450 | 1087 | 400・回; 400 | ||||
S9-30/10 | 30 | 0.13 | 0.6 | 2.1 | 4 | 70 | 140 | 285 | 1000 | 730 | 1098 | 400・回; 400 | ||||
S9-50/10 | 50 | 0.17 | 0.87 | 2 | 4 | 80 | 205 | 375 | 1045 | 745 | 1163 | 400・回; 400 | ||||
S9-63/10 | 63 | 0.2 | 1.04 | 1.9 | 4 | 90 | 235 | 430 | 1070 | 756 | 1193 | 400・回; 400 | ||||
S9-80/10 | 80 | 0.25 | 1.25 | 1.8 | 4 | 100 | 280 | 490 | 1080 | 770 | 1253 | 400・回; 400 | ||||
S9-100/10 | 100 | 0.29 | 1.5 | 1.6 | 4 | 110 | 320 | 560 | 1090 | 824 | 1283 | 450・回; 450 | ||||
S9-125/10 | 125 | 0.34 | 1.8 | 1.5 | 4 | 125 | 370 | 650 | 1135 | 843 | 1308 | 550・回; 550 | ||||
S9-160/10 | 160 | 0.4 | 2.2 | 1.4 | 4 | 140 | 450 | 760 | 1245 | 853 | 1368 | 550・回; 550 | ||||
S9-200/10 | 200 | 0.48 | 2.6 | 1.3 | 4 | 165 | 525 | 875 | 1219 | 878 | 1398 | 550・回; 550 | ||||
S9-250/10 | 250 | 0.56 | 3.05 | 1.2 | 4 | 190 | 625 | 1035 | 1320 | 943 | 1433 | 550・回; 550 | ||||
S9-315/10 | 315 | 0.67 | 3.65 | 1.1 | 4 | 220 | 745 | 1225 | 1335 | 1058 | 1488年 | 550・回; 550 | ||||
S9-400/10 | 400 | 0.8 | 4.3 | 1 | 4 | 275 | 905 | 1465年 | 1545 | 1120 | 1558 | 660・回; 660 | ||||
S9-500/10 | 500 | 0.96 | 5.1 | 1 | 4 | 305 | 1050 | 1715 | 1600 | 1285 | 1594 | 660・回; 660 | ||||
S9-630/10 | 630 | 1.2 | 6.2 | 0.9 | 4.5 | 460 | 1305 | 2210 | 1905年 | 1390 | 1832 | 820・回; 820 | ||||
S9-800/10 | 800 | 1.4 | 7.5 | 0.8 | 4.5 | 525 | 1565年 | 2645 | 1975年 | 1395年 | 1902年 | 820・回; 820 | ||||
S9-1000/10 | 1000 | 1.7 | 10.3 | 0.7 | 4.5 | 595 | 1705 | 2980 | 2000 | 1410 | 1927 | 820・回; 820 | ||||
S9-1250/10 | 1250 | 1.95 | 12 | 0.6 | 4.5 | 685 | 2065 | 3550 | 2065 | 1420 | 1999年 | 820・回; 820 | ||||
S9-1600/10 | 1600 | 2.4 | 14.5 | 0.6 | 4.5 | 820 | 2505 | 4275 | 2140 |
