製品情報

原産地: 中国(本土)

銘柄: huamaiまたはoem

モデル番号: Mcpe- n7027a- x*- 150

包装

包装: カートン

仕様

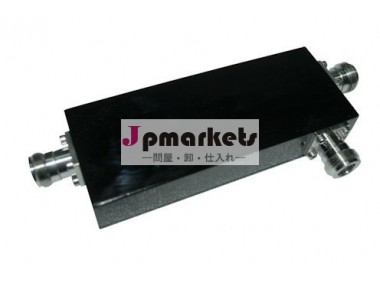

方向性結合器1)低挿入損失と低相互変調。 2)信頼性の高い能力。 3)両方のための屋内および屋外の使用。

方向性結合器を提供するフラットカップリング一つの信号経路別のものに、 一方向にのみ( として知られている指向性)。 彼らは一般のカップリングで構成されていauxラインそれぞれに本線に電気的に、 ているのがよりな複雑な帯域幅を増加させ。 一端、 補助のラインは永久にマッチした終端を装着。 指向性( の違いをカップリング一方向にに比べて他の) は約25dbやのためのより多くの空気- 誘電体カプラー。 方向性結合器が使用されていたときに信号の一部分離する必要があるオフまたは合成すべき必要性の二つの信号。 無線帯域 huamai offersカップリング付方向性結合器に至るまでにdb340デシベル以上。





部分はありません。	Mcpe- n7027a- x*- 150
周波数範囲( mhz)	698-2700
カップリング( db) ※	5	6	7	8	10	15	20	25	30
均一なカップリング( db)	± 0.8	± 0.8	± 0.8	± 0.8	± 1.0	± 1.0	± 1.0	± 1.0	± 1.0
vswr	・ル; 1.25
挿入損失( db)	・ル; 2.0	・ル; 1.6	・ル; 1.35	・ル; 1.1	・ル; 0.7	・ル; 0.4	・ル; 0.3	・ル; 0.2	・ル; 0.2
分離( db)	・ge; 25	・ge; 26	・ge; 27	・ge; 28	・ge; 30	・ge; 35	・ge; 40	・ge; 45	・ge; 50
Pim3( dbc)	・ル;- 150@2・回; 43dbm
インピーダンス( ・ω;)	50
定格電力( w)	200
コネクタ	nf
保護等級	ip65
温度範囲( 専修度であり、 c)	-30~70
