製品情報
| 原産地: 中国(本土) | 銘柄: m。 s。 電気 | モデル番号: 顧客の要求に応じて |
| 用法: ・継ぎ溶接鋼管チューブ | パイプ型: ラウンド/square/長方形のパイプ | パイプ径: 8-711mm |
| 全体効率: 以上85％ | 溶接シーム: ・安定した高品質 | メンテナンスコスト: 非常に低い |
| 性能: ・安定した信頼性の高い | 冷却方式: 空気- 水または水- 水 | 力率: 0.9以上のもの |
| 出力電力: 60kw~1200kw |
包装
| 包装: 耐航性のあるフリー燻蒸木製のパッケージ |
仕様
1.炭素鋼パイプシーム溶接機2.mosfetの溶接機3.ストレートシーム管の溶接機
1。組成

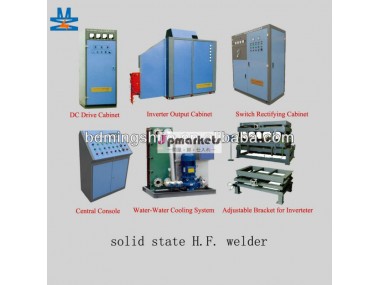

高周波のセット全体ソリッドステート溶接機で構成されていを整流スイッチキャビネット、 インバータ出力キャビネット、 中央制御コンソール、 機械的な調整機器、 水冷却方式で、 エアコン.
を整流スイッチキャビネット
我々はスイッチギアキャビネット部を統合しますと整流部、 の機能の他にスイッチキャビネット、 この設計はまたを整流していの制御機能を固体- 状態h。 f。 溶接機。
インストールする着信切断スイッチ、 着信電流計、 電圧計( 切り替え) と電圧を示す着信ライト。
3をインストールし- 相フル- 制御可能なサイリスタ整流ブリッジを達成するためにhの電力調整。 f。 溶接機。
インストールする飛行波炉、 飛行コンデンサとフライト係数を高めるためにフィルター。
反転出力キャビネット
反転であると考えている部分は反転mosfet単相、 パラレルスタイルのブリッジ。 各ブリッジ・rsquo; s設計電力は120kw/60kw。 我々が採用するビルディングブロック盛り上げるためにパワーモード、 それは非常にインストールすると便利および維持するため一つ一つブリッジボードとして設計されており、 ドロワーの構造から成っている摺動面。
我々が採用する発電の組み合わせを実現するマッチングトランス、 また、 我々が採用するサブ- 共鳴、 ノー- 溶接トランス出力モードと共鳴を作るタンクによる直接共振コンデンサ( 低電圧) とインダクタを達成するために鋼パイプ溶接による電力伝送出力リード線。
使用シールボックスとインストールするオーバーヘッドエアコンディショニング。
中央のコンソール
を実現していコンソールをリモコンとの電力調整固体- 状態h。 f。 溶接機、 lcdを使用してインストール; また、 それの電機子電圧インジケータがあり、 フィールド電圧dc上の速度規制や指標の直流電圧キャビネット、 dc電流に溶接機。 電源の設置- スピード閉ループ制御機能はオプション。 デザインを持っていコンソールを別の種類に応じて違いと数量をマッチングの直流速度レギュレーションキャビネット。
機械的な調整機器
2-d調節可能なブラケット: 誘導溶接モード、 インストールと調整で適用反転を出力キャビネット、 インダクタの位置は手動で調整でき。
3-d調節可能なブラケット: 誘導のための/契約溶接モード、 で適用の設置と調整インバータ出力キャビネット、 インダクタの位置調整することができ電動または手動で。
循環軟水冷却システム( 水- 水クーラー)
水を- 水冷却システムはで構成されていとの熱交換器の採用は、 特殊な段構造形成を行いその鋭い激動の軟水フロー強化するために熱交換。 収納でき、 システムの利点をコンパクトなデザイン、 小面積占有、 便利な取外しと高効率で熱交換。 唯一の能力を持つのではなく冷却熱交換、 それが使用する必要がある外部循環システム熱交換を行うためには。
2。主なデザインのindext固体- 状態h。 f。 溶接機
溶接機のモデル | 出力電力 | dc電源 | 定格電圧 | 定格 電流 | 周波数 範囲 | 効率 | モデル 構成 |
Ggp60-0.5-h | 60kw | 80kw | 450v | 180a | 450-500khz | ・ge; 85％ | |
Ggp100-0.45-h | 100キロワット | 120キロワット | 450v | 270a | 400-450khz | ・ge; 85％ | |
Ggp150-0.4-h | 150キロワット | 180キロワット | 450v | 400a | 350-400khz | ・ge; 85％ | |
Ggp200-0.35-h | 200kw | 240キロワット | 450v | 530a | 300-350khz | ・ge; 85％ | |
Ggp250-0.35-h | 250キロワット | 300キロワット | 450v | 670a | 300-350khz | ・ge; 85％ | |
Ggp300-0.35-h | 300キロワット | 360キロワット | 450v | 800a | 300-350khz | ・ge; 85％ | |
Ggp400-0.3-h | 400kw | 480kw | 450v | 1070a | 200-300khz | ・ge; 85％ | |
Ggp500-0.3-h | 500kw | 600kw | 450v | 1330a | 200-300khz | ・ge; 85％ | |
Ggp600-0.3-h | 600kw | 720kw | 450v | 1600a | 200-300khz | ・ge; 85％ | |
Ggp700-0.25-h | 700キロワット | 840kw | 450v | 1870a | 150-250khz | ・ge; 85％ | |
Ggp800-0.25-h | 800kw | 960kw | 450v | 2130a | 150-250khz | ・ge; 85％ | |
Ggp1000-0.25-h | 千キロワット | 1200キロワット | 450v | 2670a | 150-250khz | ・ge; 85％ | |
Ggp1200-0.25-h | 1200キロワット | 1440kw | 450v | 3200a | 150-250khz | ・ge; 85％ | |
特性: 1。-高使ってパワーmosfet、 設備の効率を・ge;85％。 2。を使用してデュアル- ループπレギュレータの電圧と電流、 電力範囲は0-100%から調整でき。 3。コンピュータを使用して電圧レギュレーションを制御するために、 調整が高精度で安定した高調波と小さな波の干渉。 4.それ欠点は保護システム- 以上電圧、 上- 電流と不足相 | |||||||
