製品情報
| 原産地: 中国(本土) | 銘柄: hiway | モデル番号: dd28 |
| ジスプレー体: アナログ専用 | 段階: 単一フェーズ | 測定エネルギー範囲: 2( 4)、 2.5( 5)、 3( 6)、 5( 10)、 10( 20}、 20(40)、 20(80} |
| 正確さのクラス: 2.0クラス | 出力電圧: 110v120v220v230v240v | 実用温度: -20℃- 50℃ |
| 次元: 216mm*142.5mm*114mm | ガラスカバー: 長いカバー |
包装
| 包装: 輸出標準的なパッキング |
仕様
に該当する単相アクティブなエネルギー測定iec60521標準

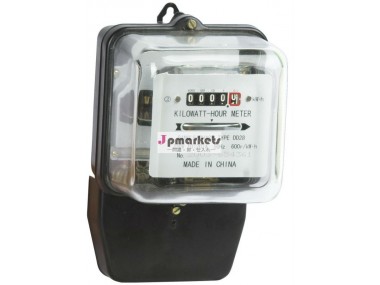

- dd283タイプに該当する単相メーターは活発なエネルギー測定。 それはiec60521標準を満たすように設計された屋内、 屋外設置のための。
- 1.1ベース: 天候の証拠鋼板
- 1.2メーターカバー:
- メーターカバーはabs材料で作られた、 難燃性、 黒い色で、 ガラス窓付き。
- メーターカバーも作ることができ、 透明なガラス、 天候の証拠。 透明abs
- 1.3端子台
- 端子台はフェノール樹脂で作られ、 難燃性、 黒い色で。 リンクすることができ電圧メートル内ベースまたは外部にメーターベース。
- 端子は真鍮で作られてための2本のネジを有する外部ケーブルを締め付ける。
- 1.4端子台カバー
- Absカバー、 大きな金属製のカバー、 拡張スチールカバー- ゴム下面がカバーカバーの間に断熱材を確実にしと端子台。 アクセスをご利用いただけのそれぞれの側で、 端子カバー外部ケーブル用。
- 2.電磁石電流素子を駆動する
- 過補償セットに搭載された積層珪素- スチールコア優れた負荷曲線のパフォーマンスを保証します。 電圧電磁石電圧電磁石の設計をする許可6kvののインパルス電圧に耐えられるよう。
- 3.制動要素
- 制動要素は極の磁石で作られたモノ。 その調整範囲iec62053-21の要件に準拠してい
- 4.フレーム
- メーターフレームはアルミニウム合金製の十分な強度で。 それは腐食に対する効果的な保護のために描かれた。
- 5.エレメント移動
- にウォームギヤローターシャフトは黄銅製または1任意にプラスチック製。
- 抗- 忍び寄るピンが装着されて、 ロータシャフトに使用して実行を防ぐためにノー- 負荷。
- 抗- リバースデバイスマウントすることができ、 メーター内それが必要な場合。
- 上部軸受
- 、優れた摩擦性プロパティ、 を上軸受ピンは磨かれたステンレス鋼の回転を指導するディスク。
- 下部軸受( オプション)
- 二重宝石軸受、 金属製の筐体と磁気軸受
- 磁気軸受透明な筐体を持つ- 軸受筐体は透明で作られたポリカーボネート。
- 6.レジスタ
- レジスタはサイクロメータータイプのもの、 作られた枠でのアルミ合金。 桁ドラムはポリカーボネートで作られた、 uv放射線耐性。 レジスタはメーターのフレームに固定2本のネジで。 それは調整可能ワームの良いメッシュを保証するために、 ロータシャフトと。 単方向レジスタが利用可能。
- 7.ネームプレート
- に使用する印刷インキネームプレートは、 紫外線抵抗力があるもの。
- 8.シール
- メーターカバー端子カバーと別々に密封することができ。 シールとシール線を作ることができる顧客の要件に応じて。
- 技術的なパラメータ
1
(現在の基本ポンド)、
3510155102030
2
最大電流( lmax)、
9153045204080100
3
過負荷容量
300%400％
4
基準電圧un
110v,120v,220v,230v,240v
5
リファレンス周波数fn
50hz、 60hz
6
電圧回路での電力損失
50hz: ・ル; 1.3w/6va60hz: ・ル; 1.1w/5.5va
7
電流回路での電力損失
・ル; 0.6va
8
で実行してノー- 負荷
0.8~1.1un
9
始動電流
0.5パーセントポンド
10
ac電圧試験50hz、 1mm
2kvを
11
インパルス電圧試験1.2/50・マイクロ; s
6kv
12
ロータ速度でポンド
22r/min
13
基本的なポンドでトルク
4・回; 10- 4n& middot; m
14
ディスクの重量
21g
15
weoghtのメーター
1.6キロ
16
精度
class2
- 接続
