製品情報
| 原産地: 中国(本土) | 銘柄: テレビ放送の | モデル番号: Mt( i)- 05~400 |
| 重量( 30w): 21キロ、 約 | 重量( 50w): 25kg | 重量( 100w): 40kg |
| 重量( 200w): 75kg | 寸法( 30w): 615( 長さ)* 430( 幅)* 130( 高さ) | 寸法( 50w): 615( 長さ)* 430( 幅)* 130( 高さ) |
| 寸法( 100w): 615( 長さ)* 430( 幅)* 172( 高さ) | 寸法( 200w): 615( 長さ)* 430( 幅)* 218( 高さ) |
包装
| 包装: 標準カートン |
仕様
、。 ブロードバンドトランスミッタmmdsデジタルb。 c低lo位相雑音。 屋内監視ユニットd。 19インチ標準構造

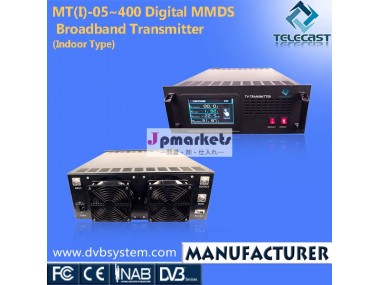

Mt( i)- 05~400mmdsデジタルブロードバンドトランスミッタ
(屋内タイプ)
電気信号パラメータ
パラメータ | シンボル | 最小 | 典型的な | 最大 | ユニット |
出力周波数範囲 | fout | 2500 |
| 2700 | mhzの |
出力電力 | p1デシベル | 5103050100200 | w | ||
平坦性@200mhz変換利得帯域幅 | g200mhz |
| 1 | 2 | デシベル |
入力周波数範囲 | フィン | 2500-lo |
| 2700-lo | mhzの |
入力信号レベル | ピン | 75 | 85 | 95 | dbuv |
数値制御ゲイン減衰範囲( 4- ビット) | atten | 0 |
| 15 | デシベル |
agc範囲 | gagc |
| ± 5/& plusmn; 0.5 |
| デシベル |
出力電力の安定( agc状態) | ふくれっ面 |
| 1 |
| デシベル |
Ssb位相noise@10khzlo | ng |
| -95 | 90 | デシベル/hz |
群遅延 | gd |
|
| 20 | ns |
リターンロス入力ポート |
| 14 |
|
| デシベル |
リターンロス出力ポート |
| 17 |
|
| デシベル |
インピーダンス入力ポート/コネクタ | 50・オメガ;/n-50k | ||||
出力ポートインピーダンス/コネクタ | 50・オメガ;/n-50k | ||||
光信号パラメータ( オプション)
パラメータ | ユニット | 技術仕様 |
光波長 | nmの | 1300-1600 |
定格光入力パワー | dbm | -1 |
入力光パワー範囲 | dbm | -5+2〜 |
最大入力光パワー | dbm | 3dbm |
光コネクタ |
| /fcapc |
光学反射損失 | デシベル | ・ge; 45 |
出力インピーダンス | ・オメガ; | 50 |
出力反射損失 | デシベル | ・ge; 12 |
出力レベル | dbuv | 85(- 1dbm光入力) |
で- バンド平坦性 | デシベル | ・ル; 1 |
他の人
パラメータ | ユニット |
|
重量 | 30w | 21キロ、 約 |
50w | 約25kg | |
100w | 40kgについて | |
200w | 75kgについて | |
寸法 | 30w | 615( 長さ)* 430( 幅)* 130( 高さ) |
50w | 615( 長さ)* 430( 幅)* 130( 高さ) | |
100w | 615( 長さ)* 430( 幅)* 172( 高さ) | |
200w | 615( 長さ)* 430( 幅)* 218( 高さ) | |
動作温度 |
| -20・度; c~45・度; c |
消費電力 | 30w | 135vaについて |
50w | 250vaについて | |
100w | 430vaについて | |
200w | 750vaについて |
