製品情報
原産地: 中国(本土) | 銘柄: CSR | モデル番号: NACL.500L-S1 |
使用法: 磁気センサー | 理論: ホールセンサー | 出力: 現在 |
第一次わずかな流れ: 500A |
包装
包装: カートン |
仕様

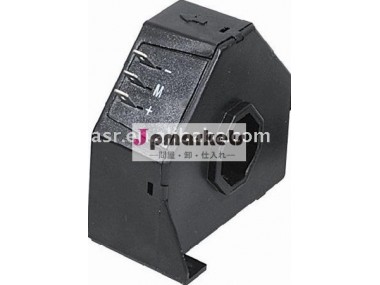

NACL.500L-S1鉄道の現在のトランスデューサーの高精度で及びよい直線性の低い熱漂流の速い応答時間
Nacl。 鉄道500l-s1電流変換器
アプリケーション:
のためには、 電子計測電流の: ac、 dcimpl。、 等。、 との間の電気的絶縁プライマリ( ハイパワー) と二次( 電子) 回路。
主な技術データ:
1.一次側の定格電流ipn: 500ar。 m。 s
2.一次電流、 ip測定範囲: 0~+/- 1000a
3.抵抗を測定する: rmminrmmax
と+/- 15v@+/- 600a最大: 0Ωに10オーム
@+/- 650a最大: 0Ωに5オーム
@+/- 680a最大: 0Ωに3オーム
と+/- 24v@+/- 600a最大: オーム310オーム
@+/- 950aを最大: オーム35オーム
@+/- 1000a最大: オーム33オーム
4.二次公称電流: rms142.86ma
5.要求率: 1:3500
6.電源電圧( +/- 10%): +/- 15v~+/- 24v
7.消費電流: 28ma( @+/- 24v) +二次出力電流
8.分離試験: の間のために一次回路二次回路( +。-。 m): 6kvrms/50hz/1分間
精度・ndashする; ダイナミック性能データ:
1.精度@ipn、 octa=+25、& plusmn; 15v~& plusmn; 24v: +/- 0.8%
2.非- 直線性: よりも良い+/- 0.1%
3.オフセット電流@ip=0,ta=+25oc: 以上ではない+/- 0.2ma
4.残留電流@ip=0,ta=+25oc、 後のオーバーロードを3xip: +/- 0.4ma
5.熱ドリフト: +/- 0.6ma(- 40oc~+70oc)
+/- 0.8ma(- 50oc~+85oc)
6.@10%反応時間の最大ip: 500ns未満
7.@90%応答時間のipn: 1us以上ではない
8.ディ/dt正確に続いて: 100a/usよりも良い
9.周波数帯域幅(- 28dbi): dc0~100khz
一般的なデータ:
1.動作温度:- 40・ordm; c~+85・ordm; c
2.保管温度:- 50oc~+90oc
3.二次コイル抵抗: オーム73以上ではない
4.重量: 350g
5.基準: en50155
特徴:
1.ホール効果測定原理
2.ガルバニック一次及び二次回路の間の絶縁
3.絶縁プラスチック製のケースに応じてブラックpc認識され94-v0ul
4.その全体の電流トランスデューサはrohs指令に準拠し完全に
