製品情報

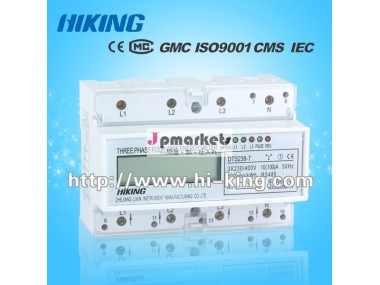

| 原産地: 中国(本土) | 銘柄: ハイキング | モデル番号: Dss238-7 |
| ジスプレー体: アナログとデジタル | 段階: 三相 | 測定エネルギー範囲: 20ma-100a |
| 正確さのクラス: 1 | 出力電圧: 127/220、 230/400、 240/415v | 実用温度: -40+85 |
| 次元: 125ミリメートル | 認証: iec62053 | iso9001: 2000 |
| ce: emc |
包装
| 包装: 40pcs/カートン5028.5x34cm/cartonグラム。 w。 27kg |
仕様
1.電気タイプと良い正確な2.absアンチ- 火災メーターのケース3.いくつかのタイプを選択することができ4.エネルギーを節約するcomsuption
メーターはで使用される三相4wire/三相三線式/二相3線式電力グリッド。 メーターは交流の活性エネルギーを測定するように設計。 その機能のすべてを遵守することは、 相対的な技術的要件のためのクラス1の三相のワットアワーメータでiec61036従わなければならないルールとそのデータ通信の要件をdl/t645.長寿命がそれを持つメートル高い安定性の利点、 高負荷能力以上に、 低電力損失と小さい容積。
基本的な機能
。lcdディスプレイ
。bi- 方向の合計の活発なエネルギー測定、 逆に活性エネルギー対策で、 全活性/反応エネルギー
。パルスledのメーターが作業を示してい,光結合分離のパルス出力
。損失相led表示,逆接続led表示
。赤外線とrs485通信ポート
。35mmdinレールの取り付け
技術データ
レート電圧 | 三相4dts238-7rs485ワイヤー 3x57.7/100v、 3x127/220v、 3x120/208v、 3x220/380v、 3x230/400v、 3x240/415v |
三相三線式dss238-7rs485( 二相三線) 2x120/208v、 2x127/220、 3x220v、 3x380v、 3x400v、 3x415v、 3x100v | |
動作電圧範囲 | 0.8~1.2un |
金利現在 | 5a/ct、 1.5( 6)、、 5( 30)、、 10( 40)、、 5( 60)、、 20( 80)、、 20( 100)、、 10( 100)、 または他、 必要に応じて |
周波数 | 50hzまたは60hz |
接続モード | ct型または直接タイプ |
ディスプレイ | lcd |
精度クラス | アクティブクラス1.0 |
消費電力 | <2w/可能 |
現在開始 | 0.004ib |
定 | 200~Imp6400/kwh |
パルス出力 | パッシブパルス、 パルス幅は80+ms5 |
通信ポート | rs485ポート、 ボーレート1200bps |
赤外線ポート | |
執行標準 | Iec62053-21,Iec62052-11,Dl/t645-1997 |
仕事の温度 | -30・度; c~70・度; c |
外形寸法lxmxh | 125x88x73mm |
重量 | 0.7kg約 |
三相三線式( とも呼ばれる二相三線)
ワイヤ接続
(1) 三相4線式の直接接続
