製品情報
| 原産地: 中国(本土) | 銘柄: 原子 | モデル番号: 特別な顧客として |
| 材料: ガラス | 表面質: 40/20 | 次元の許容: +/- 0.05ミリメートル |
| 角度許容: +/- 5" 最高の | 平坦: L/10ベスト | 寸法:: 2.5*2.5~100.0*100.0 |
| 寸法公差: ±0.2( 一般的な)、 ±0.05( 高精度) | 偏差°の公差: <1arcmin( 一般的な)。< 3arcsec( 高精度) | 平坦性: L/2@633( 一般的な)、 l/4@633( 高精度) |
| 反射: >90％400- 700nm | 角度の許容範囲: <3arcmin( 一般的な)。 | 表面品質: 60/40( genernal)、 10/5( 高精度) |
包装
| 包装: 真空かスポンジおよびプラスチックパッキング |
仕様
ペンタプリズムを逸脱することができ入射ビーム90度まで反転または反転させることなく
ペンタプリズムがある5- 両面プリズムで表面を含有する2反射45・度; 相互に、 屈折と2顔に垂直に入ると新興梁。 標準ペンタプリズムは、 反射面でコーティングされアルミニウムまたは強化されたアルミ
ペンタプリズムを逸脱することができ入射ビームから90・度; 反転または反転させることなく。 の偏角90・度; とは無関係です、 プリズムの任意の回転軸に平行についてでラインの顔の交差点2反射。 ムーブメントは、 プリズムの直角には影響を与えませんている時の光線反射されてい。 をペンタプリズムは、 重要な部分のレベルとでplumbrangefinding。 はミラーを回すも作用するように鈍感であるアライメントとまたそれは、 必要な光学ツール。
材料: 通常bk7
| 材料: | グレードabk7光学ガラス |
| 寸法: | 2.5・回; 2.5~100.0・回; 100.0 |
| 寸法公差: | ± 0.2( 一般的な)、& plusmn; 0.05( 高精度) |
| 90・度; 公差偏差: | <1アーク分。( 一般的な)。 |
| 平坦性: | ・ラムダ;/2@633nm( 一般的な)、 ・ラムダ;/4@633nm( 高精度) |
| 反射: | >90％@400- 700nm |
| 角度の許容範囲: | <3アーク分。( 一般的な)。 |
| 表面品質: | 60/40( 一般的な)、 10/5( 高精度) |
以下のように私たちの注文記録:

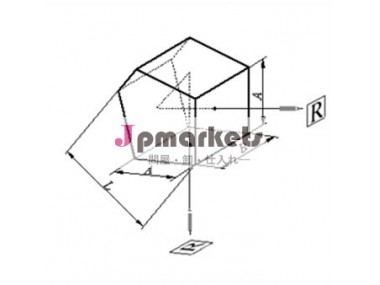

| 、 | b | l | ビーム偏差 | |
| Tptp- 08b- 20秒 | 8 | 8 | 13.66 | 90・度;& plusmn; 20arcsec |
| Tptp- 08b | 8 | 8 | 13.66 | 90・度;& plusmn; 1arcmin |
| Tptp- 10b- 20秒 | 10 | 10 | 44.67 | 90・度;& plusmn; 20arcsec |
| Tptp- 10b | 10 | 10 | 44.67 | 90・度;& plusmn; 1arcmin |
| Tptp- 12b- 20秒 | 12.7 | 12.7 | 21.65 | 90・度;& plusmn; 20arcsec |
| Tptp- 12b | 12.7 | 12.7 | 21.65 | 90・度;& plusmn; 1arcmin |
| Tptp- 16b- 20秒 | 16 | 16 | 26.17 | 90・度;& plusmn; 20arcsec |
| Tptp- 16b | 16 | 16 | 26.17 | 90・度;& plusmn; 1arcmin |
ペンタプリズムで一般的に使用される
· 垂直レベル測量アライメント
· 光ツーリングrangefinding& hellip;
