製品情報

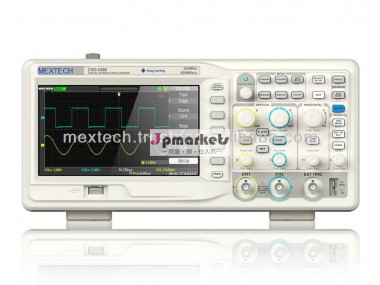

原産地: インド | 銘柄: mextech | モデル番号: Dso-5100 |
包装
包装: バイヤーの仕様などの |
仕様
ディスプレイ付き100mhzdsocalored1gsa/secサンプリングレート、 usbのpcインターフェイスケーブルとusbデバイスを使用してソフトウェア・ホスト。
機能と利点:
帯域幅は、 100mhzまで1gsa/sサンプルレート7''tft- 液晶ディスプレイ、 8*18グリッド
チャンネル: 2ch+1ext
メモリ深セン: 40kpts、 5kpts/ch( sds1202cnl)
ハードウェア6桁周波数カウンタ、 リアルタイム計数ディスプレイ
サポートscpiコマンド制御プログラミング
インターフェイス: usbデバイス、 usbホスト、 rs-232、 パス/失敗する
ユニークなデジタルフィルター機能とデータレコーダ
埋め込まれた12言語、 オンラインヘルプ、 1キーと1キーの印刷を格納する
技術的なパラメータ | |
Model/インデックス | Dso-5100 |
帯域幅 | 100mhzの |
チャネル | Trig2channels+1ext |
リアルタイムサンプリング | 500msa/s |
等価サンプリングレート | 50gsa/s |
メモリ深セン | 32k |
立ち上がり時間 | <3.5ns |
入力インピーダンス | 1m・オメガ; ||17pf |
タイムベース範囲 | 2.5ns/div-50s/div |
スキャン- 100ms-50s/div | |
垂直感度 | 2mv-5v/div |
垂直解像度 | 8ビット |
ディスプレイ | 7"( 178ミリメートル) カラーtft( 480*234) lcdv |
特徴的な:
最も高い単一の実- 時間サンプリングレート500mhzsa/sまでとすることができる; 等価サンプリングレート50gsa/sまでです。
メモリ深セン: 32kpts、 5kpts/ch
トリガータイプ: エッジ、 パルス幅、 ビデオ、 スロープ、 代替
ユニークなデジタルレコーダー機能と波形フィルタ機能
サポートパス/失敗する機能。
32パラメータの自動測定機能。
を節約する/リコールタイプ: セットアップ、 波形、 csvファイル、 画像。
多言語サポート- に関する役立つ線システム
波形強度とグリッド明るさ調整することができ。
12種類言語サポート
ポート標準構成:
Usbホスト: サポートusbフラッシュドライバを節約する/リコール機能ファームウェアを更新し;
Usbデバイス: pictbridge対応プリンタとサポートサポートpcリモートコントロール;
Rs232;
Model/インデックス | Dso-5100の仕様 | |
デジタルフィルタ | ハイパス、 ローパス、 バンドパス、 バンドストップ | |
入力カップリング | dc、 ac、 gnd | |
入力最大電圧 | ± 400v( dc+acpk- pk)cati、 catii | |
トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 代替 | |
トリガーモード | オート、 通常の、 シングル | |
トリガソース | ch1,ch2,ext,Ext/5,acライン | |
を節約する/リコール | 二つのグループ参照波形を提供する、 波形や20グループキャプチャ20グループ内部のセットアップを節約する/リコール機能とusbフラッシュドライブを節約する/リコール機能 | |
内部ストレージ | 波形の2基は参照、 の20グループの設定、 波形の10グループ | |
外部記憶 | ビットマップを節約する、 csvを節約する、 波形の保存、 設定を保存し | |
サンプルの種類 | リアルタイム、 時間と同等 | |
pcソフトウェア | スルーすることができオシロスコープコンピュータのリモート制御、 波形解析データ抽出 | |
数学 | +,-,*,反転 | |
fft | ウィンドウ: ハニングが,hanmming,blackman,長方形の | |
サンプリング点: 1024ポイント | ||
xyモード | 位相誤差-& plusmn; 3度 サンプリングレートをサポートしています: 5ksa/s~1gsa/sで( 1-2-5シーケンス) | |
ディスプレイモデル | 主な、 ウィンドウ、 ズームウィンドウ、 ロール、 xy | |
メニュー表示 | 2秒、 5秒、 10秒、 20秒、 無限 | |
表示言語 | 中国語( 簡体字)、 伝統的な中国、 英語、 アラビア、 フレンチ、 ドイツ、 ロシア、 スペイン語、 ポルトガル語、 日本、 韓国、 イタリアの | |
電源電圧を | 100-240vac,47hz-440hz,最大50va | |
接続 | Usbホスト- サポートusbフラッシュドライブのストレージ Usbデバイス- サポートpictbridge対応プリンタやpcリモートコントロール Rs- 232- サポートpictbridge対応プリンタやpcリモートコントロール パス/失敗するインタフェースモジュール | |
アクセサリー | (1:1,10:1)problex2,easyscope3.0システムコンピュータソフトウェア、 電源コード、 usbケーブル、 ユーザーマニュアル、 簡単dsolibソフトウェアパッケージ | |
備考 | 元のソースとのシームレスな接続、 信号収集フォーム、 統合システムを生成する | |
