製品情報

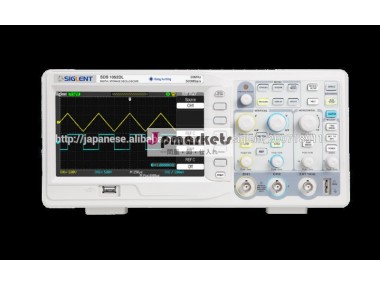

原産地: 中国(本土) | 銘柄: Siglent | モデル番号: SDS1052DL |
アナログ帯域: 50 MHz | サンプル・ レート: 500MS/s | レコード長: 32kポイント |
アナログ・ チャンネル数: 2 | ディスプレイ: 7型液晶画面 |
包装
包装: 1 つ外箱,外箱寸法のいずれかの内側のボックス: 42 * 36 * 31 cm |
周波数帯域: 50MHz
サンプルレート:500MS/s (1CH使用時)、250MS/s(全チャンネル)
等価サンプリング時: 50GS/s
最大メモリ長: 32K ポイント
入力チャンネル数: 2CH+外部トリガ入力
ディスプレイ: 7インチTFTカラー液晶ディスプレイ、解像度480*234 8x18div
垂直軸分解能: 8ビット
垂直レンジ: 2mV~10V/div(1-2-5ステップ)
DC垂直軸確度: 5mv/div-10v/div:≤±3%,2mv/div: ≤±4%
最大入力電圧: ±400V PK-PK CATI ,CATⅡ
ポジション・レンジ:
±1.6V(2mV~200mV/div)
±40V(206mV~10V/div)
入力カップリング: AC、DC、GND
入力インピーダンス:
DC: 1MΩ+/-2% || 16pF +/-3pF AC: 1.2MΩ+/-2% || 16pF +/-3pF, <=100mV/div 1.0MΩ+/-2% || 16pF +/-3pF, >100mV/div |
自動計測: 32項目
Vpp,Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot,RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut,-Dut, Bwid, Phase, FRR, FRF, FFR, FFF,LRR,LRF, LFR, LFF
時間軸レンジ: 5ns/div – 50s/div
時間軸確度: ±50ppm
USBポート: 前面パネルのUSB---ホスト・ポートは、USBメモリをサポート
後部パネルのUSB---デバイス・ポートは、PCおよびPictBridge互換のプリンタ接続をサポート
RS-232インターフェース: 1
対応言語:
日本語、英語、フランス語、ドイツ語、イタリア語、韓国語、ポルトガル語、ロシア語、スペイン語、簡体中国語、繁体中国語
