製品情報

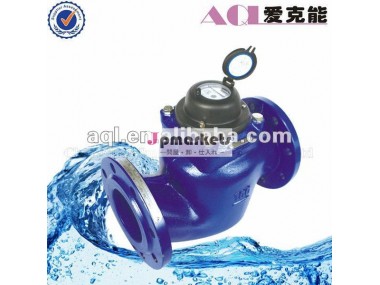

| 原産地: 中国(本土) | 銘柄: aql | モデル番号: Lxl80k-200k |
| 温度: 0.1℃~30℃ | インストールする: インストールするサブ- 水平( h) |
仕様
1.取り外し可能な構造、 水平設置; 2.広い測定範囲、 高感度; 3.建て- ステンレスフィルター。
- 説明
製品シリーズを使用し着脱可能な構造、 測定単位の水道メーターが直接メートルシェルから削除しメンテナンスを行うのは、 が、 無を削除する必要がありメートルシェルし、 パイプからの; 測定と磁気駆動命令の使用、 抵抗少ない駆動である、 とは別のもの、 カウンターの水、 永遠に読書をはっきりさせておくことができ。
- 特徴:
- 取り外し可能な構造、 水平設置、 メンテナンスのために便利。
- 広い測定範囲、 高感度。
- 建て- ステンレスフィルター。
- インストールする:
インストールするサブ- 水平( h)。
- 条件:
0.1温度・度; c~30・度; c
水圧< =1mpa
- 圧力損失
P< =0.063mpa
- 最大許容誤差
から、 最小流量( q1) がありの最下位に含まれているその境界フロー( q2) ではなくなっている含まれている、 最大誤差は& plusmn; 5％
境界からフロー( q2) があり、 完結型の最高に過負荷の流れ( q4) 完結型である、 最大誤差は& plusmn; 2％
- 技術的なパラメータ
呼び径 (ミリメートル) | ターンダウン比 | q4 過流量 (m3/h) | q3 一般的な流量率 (m3/h) | q2 境界流量 (m3/h) | q1 最小流量 (m3/h) | 最小値 (m3) | 最大値(m3) |
80 | 100 | 78.75 | 63 | 1.01 | 0.63 | 0.001 | 999999 |
100 | 125 | 100 | 1.6 | 1 | |||
150 200 | 312.5 500 | 250 400 | 4 | 2.5 | |||
6.4 | 4 |
- サイズと重量
サブ- 水平:
直径 (ミリメートル) | 長さl (ミリメートル) | l1長さ (ミリメートル) | フランジ接続 | 重量 | |||||||||
外径dフランジ | ねじ中心円の直径
k | ボルト | |||||||||||
けれども- 穴径 d | quility n | スレッドの仕様 | |||||||||||
ミリメートル | キロ | ||||||||||||
50 | 280 | 228 | 165 | 125 | 19 | 4 | m16 | 15 | |||||
80 | 370 | 290 | 200 | 160 | 19 | 8 | m16 | 29 | |||||
100 | 370 | 306 | 220 | 180 | 19 | 8 | m16 | 31 | |||||
150 | 500 | 445 | 285 | 240 | 23 | 8 | m20 | 78 | |||||
200 | 500 | 564 | 340 | 295 | 23 | 8 | m20 | 120 | |||||
