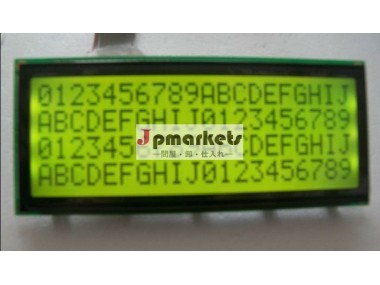

製品情報
| 原産地: 中国(本土) | 銘柄: Smartdisply | モデル番号: SC204D |
| タイプ: 穂軸 |
包装
| 包装: 5pcs/bag 10bags/box 10boxes/carton |
仕様
コントローラーHD44780か同等の5x8点造、1/16年義務、穂軸板LED BKLの
| Pin | 記号 | 機能 |
| 1 | Vss | GND |
| 2 | Vdd | 電源 |
| 3 | V0 | 対照調節 |
| 4 | RS | H/Lの記録信号 |
| 5 | R/W | H/Lの読み書き信号 |
| 6 | E | H/Lは信号を可能にする |
| 7-14 | DB0-DB7 | H/Lのデータ・バスライン |
| 15 | A | +5V DC (BKL) |
| 16 | K | 0V (BKL) |
| 項目 | 範囲 | 単位 |
| VddVss | - 0.3~+5.5v | VDC |
| Vin | - 0.3~Vdd | VDC |
| Toperation | - 20~+70 | °c |
| Tstorage | - 30~+80 | °c |
