製品情報
| 原産地: 中国(本土) | 銘柄: 恒通 | モデル番号: Zhb-100 |
| 証明書: iso9001cesgs | 機能: オートマチックチルト、 回転 | 加工: サンドブラスト |
包装
| 包装: 海にふさわしい、 木製パレットや合板ボックス。 |
仕様
中国溶接ポジショナ: vfd、 の砂、 sgsiso9001、 ce、 自動的な傾斜と回転、 シュナイダー電気設備。
中国溶接ポジショナ
1.genaralの説明:
-ワークテーブル回転させることができた( 360で専修度;) や傾いた( 90に- 120・度;) ワークピース溶接することができるように最善の位置に。
-可変周波数制御( vfd) を回転させることにより、 速度とモータ- 主導による速度規制傾斜そこから顧客することができ
に沿った運用要件を選ぶ。
-電気制御電気キャビネットから構成されるシステムと手動制御パネルにそれが簡単に操作し。
-を装備するのに役立ち旋回ベアリングを積載容量を増やすとのmake滑らかな回転を。
-ワークテーブルは6m30t溝ボルトを使用して製造するために使用される仕事の部分と位置をクランプ。
-いくつかの同心円状の溝が処理され、 作業台の表面に位置を助けるためにワークを中心に。
-全体のラックが変形しないでも、 長い時間のため、 使用アニール処理
2.技術的なパラメータ:
モデル | ローディング 容量 (kg) | 回転速度 (rmp) | 傾斜速度 (rmp) | 傾斜角度 (専修度;) | テーブル径。( mm) | 回転電源 (キロワット) | 傾斜パワー (キロワット) | 調整を早める |
最大。 偏心量( mm) | 最大。 重力 (mm) |
Zhb-01 | 100 | 0.4〜4 | 2 | 0から90 | ・φ; 400 | 0.18 | 0.18 | 可変 周波数駆動( vfd) | 150 | 200 |
Zhb-03 | 300 | 0.1から1 | 1 | 0から90 | ・φ; 600 | 0.37 | 0.37 | 150 | 200 | |
Zhb-06 | 600 | 0.09-0.9 | 0.42 | 0から90 | ・φ; 1000 | 0.75 | 0.75 | 150 | 200 | |
Zhb-12 | 1200 | 0.05-0.5 | 0.4 | 0から120 | ・φ; 1200 | 1.1 | 1.1 | 200 | 250 | |
Zhb-30 | 3000 | 0.05-0.5 | 0.23 | 0から120 | ・φ; 1400 | 1.1 | 2.2 | 200 | 300 | |
Zhb-50 | 5000 | 0.05-0.5 | 0.2 | 0から120 | ・φ; 1500 | 1.5 | 3 | 200 | 300 | |
Zhb-100 | 10000 | 0.05-0.5 | 0.2 | 0から120 | ・φ; 2000 | 3 | 4 | 200 | 400 | |
Zhb-150 | 15000 | 0.04-0.4 | 0.15 | 0から120 | ・φ; 2200 | 4 | 7.5 | 200 | 500 | |
Zhb-200 | 20000 | 0.04-0.4 | 0.15 | 0から90 | ・φ; 2500 | 5.5 | 11 | 200 | 600 | |
Zhb-300 | 30000 | 0.03-0.3 | 0.15 | 0から90 | ・φ; 3000 | 5.5 | 15 | 200 | 650 | |
Zhb-500 | 50000 | 0.02-0.2 | 0.06 | 0から90 | ・φ; 4000 | 11 | 18.5 | 200 | 800 |

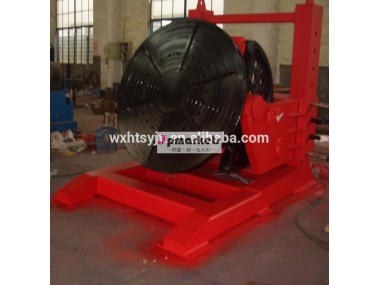

3.参考のために写真:
