製品情報
| 原産地: 中国(本土) | 銘柄: ZhongPeng | モデル番号: SG (B) 10/9年 |
| 頻度: 50か60のHz | 段階: 3 | 容量: カスタマイズされる10-2500KVA |
| 評価される電圧: 6kv/10kv | 結合方式: Dyn11/Yyn0 |
包装
| 包装: 基準輸出木製ケース |
仕様
1 315kva乾式の変圧器2の標準を開けた: GB1094.11-2; GB/T10228-2; IEC60076-11 3 1つの年の保証

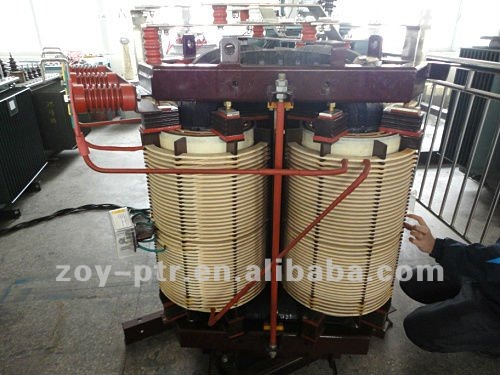

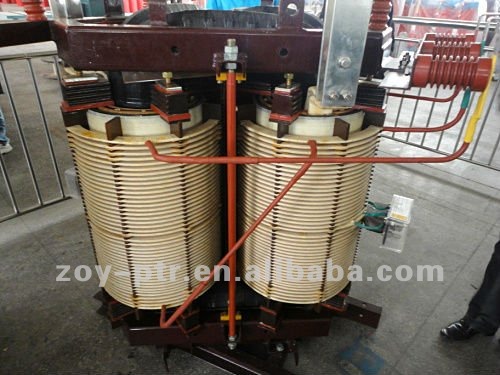

開けられた315kva乾式の変圧器TECHNIACALデータ
1. 標準: GB1094.11-2; GB/T10228-2; IEC60076-11
2.評価される容量: 315kva
3. 120°Cの下の負荷損失: 3.9kw (SGB9); 3.69KW (SGB10)
4. 145°Cの下の負荷損失: 4.18kw (SGB9); 3.97KW (SGB10)
5.No負荷損失: 0.78KW (SGB10); 0.88KW (SGB9)
6.正価格販売流れ: 1.1%
7。短絡のインピーダンス: 4%
8.電圧等級: 6,10、11kV
9.電圧Regukationモード: 回路の蛇口の変更を離れて; 負荷蛇口の変更
10.叩く範囲: ±5%、±2×2.5%、±4×2.5%または他
11.頻度: 50Hz; 60Hz
12。 段階: 三相
13。 関係の印: Yyn0、Dyn11または他
14。 最高。 温度: 145K
15。 冷却方法: ONANかONAF
16。 絶縁材のクラス: 等級G
製品紹介 SGB9/10シリーズはmoiture、塩の霧等に対して高温で動くとき乾式の変圧器の自慢の優秀な性能を開けたり、安全、信頼でき、持っている低雑音、高熱の消滅率を、強力な積み過ぎ容量は、環境に優しい乾式の変圧器の新しい世代である それらは水力電気の場所のために最もよくsuibable、火力発電所、鉄及び製鉄所、化学工学、鉱山および他の高温または汚された区域である 製品特性 タイプSGB10/11に基本システムとしてNOMEXのペーパーを使用し、変圧器の耐用年数に優秀な電気そして機械特性があり。 NOMEXのペーパーは老化に責任を負うべき、抵抗する収縮にではないし、変圧器が幾年もの間使用された後でさえも圧縮はまた、極度の伸縮性を、コイルのtightmessを維持できる、短絡を防ぐことができる自慢する。 1.Level Hの絶縁材: 乾式のtranformersにB、F、H、C、等が聞くそれぞれ130 °Cの温度の絶縁材のレベルを、155 °C、180 °Cおよび220 °Cある。 このプロダクトはキーpart.のために主要な絶縁材としてDu Pont NOMEXのペーパーを使用し、HおよびCまで水平な絶縁材を持っている 2.Safety: SGB10/11productsのすべての絶縁体は炎-無毒な抑制剤、自己extinguishableである。 それはburning.SGB10/11プロダクトの間に大量の有害なガスをのより優秀発生させるエポキシによって投げられる乾式の変圧器の欠陥を克服するほとんど有毒な煙が、湿気のあるので使用されたとき、換気される貧乏人作り出さないし、高い安全が、すなわち地下鉄、船、化学薬品およびsmeltingの企業等引き起こるよりより少し易燃性物質であるである 3.Reliable: SBG10/11プロダクトの特別なコイル設計、プロセスおよび材料は湿気に抵抗する優秀な機能を提供し、霧、熱衝撃にひびなしで抗し、極端に低く部分的な排出を持つことよりよいできるを形成し、そして塩を加える 4.Eco友好的: SGB10/11プロダクトにより製造、輸送、貯蔵およびrnningで環境の汚染を引き起こさない。 耐用年数の満期で、SGB10/11プロダクトは分解することができ、tecycled、満足な顧客の必要性は、樹脂およびガラス繊維の治癒および融合による分解を否定し、環境汚染を引き起こすエポキシの欠陥を樹脂投げる乾式の変圧器を克服する。 SG10プロダクトに人口稠密で気高い住宅の四分の一か他の現代場所のための低雑音、適したがある 5.High積み過ぎの能力: SGB10/11プロダクトは最も最近の構造、材料を楽しみ、技術、よいtadiationの状態、長い熱生命および強力な積み過ぎ容量は130%のロード状態で、長く安全にそして確実に動くことができる。 IP23かIP45環境では、それは長く外にfoced空気冷却のための満載を動かすことができる 6.Smallerサイズおよびlghterの重量: SGB10/11プロダクトは変圧器の最も熱いポイントで第一次絶縁材と混合された絶縁材システムとしてDu Pont NOMEXのペーパーを使用する。 同じ容量のエポキシの鋳造物の変圧器と比較されて、サイズおよびweithは30%.減る
変圧器サービス状態
1.Installation場所: 屋内で;2.Altitude: 1000M以下;
3.Ambient温度: -25~+40の摂氏温度; 4.Protectionレベル: IP00、IP20、IP235.Whenは高度1000m以上ある、高さは注意され、温度上昇変数は変更される
