製品情報
| 条件: 新しい | CNCまたはない: 正常 | 動力源: 油圧 |
| 原産地: 中国(本土) | 銘柄: YSD | モデル番号: Q35Y |
包装
| 包装: 裸体 |
仕様
1.High精密、広い適用2.EUセリウムの証明3.CQC、ISO9001: 2008 4.High性能、操作への5.Easy。
構造と特性への導入:

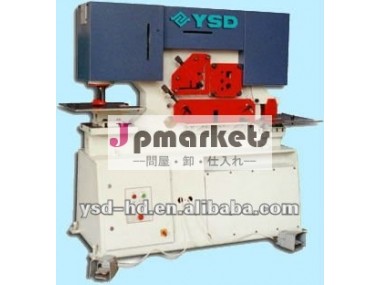

q35yシリーズ油圧組み合わせパンチング・シャーリングマシンカットすることができ、 材料のすべての種類のパンチプレート等、 角棒、 角度、 丸棒、 チャネルなど。 工業用油圧鉄工ysdが設計され、 最上位に構築され、 業界で規格品質。 この有益な機械が過酷な製作ショップを提供できるよう、 今後数十年にわたって。 このマシンは速い配達のため在庫典型的。
1.パンチング
のフルレンジユニバーサルパンチとダイが用意されてい。 ユニークなスタイルが可能になり大きな角の鉄のパンチと大きなチャネルパンチ。 大規模な上に表示ウィンドウのための設計を空振りストリッパー操作のしやすさ。 ツーピース大テーブルを測ると定規とストップ標準付属品のような。 クイックチェンジのカップリングナット、 スリーブのための迅速な交換の変更。
2.せん断
四角型、 丸型バーせん断ために複数の穴は、 さまざまなサイズ。 調節可能なホールドダウン用のデバイスラウンド/角棒、 channel/ビーム切断。 大規模な強力なの最大安全のために守って。 角度せん断する能力を持って角度を切った45で専修度; 両方の上部とボトムレッグ。 このを与え、 オペレータにを作成する機能のための溶接部完璧な画像フレームのコーナー。 ダイヤモンド状の刃のための最小の材料である品質カットや奇形を失った。 簡単に調節可能なホールド- ダウン切断装置のための正確なプレート。 大規模な15・プライム; 乗アーム象嵌規模を持つ。 特殊な抗- 歪んだ品質の切削用のブレード。 下刃は四本の使用可能なエッジ。 ネジがあり可能に必要とされるシム調整するギャップなし。
3.ノッチング
を切断するためのユニークなデザインは、 角度とフラットバー。 電気インターロック安全ガードと3ゲージが停止正確な位置決めのために。 のノッチングセクションをこの油圧鉄工は完璧ノッチのために外金属のプレート、 角度鉄とはるかに。 をノッチング局も、 材料を持つテーブルは特大が停止。 このマシンのセクションもこもveeノッチオプションを装備。
4.曲げ
また、 以下の板を曲げる500mm。 すべての機械の部品はでは、 最高品質のその安全性、 機能、 能力およびメンテナンス。
5.仕様
アイテム | ユニット | Q35y-16 | Q35y-20 | ||
フラットバーせん断幅×厚さ | ミリメートル | ×16150、 ×4400 | 20330×、 10480× | ||
セクション | spuareバー | ミリメートル | 28×28 | ×5050 | |
丸棒 | ミリメートル | ・φ; 30 | ・φ; 50 | ||
根太( 型) |
| 10# | 16# | ||
チャネル( タイプ) |
| 10# | 16# | ||
T( 型) | ミリメートル |
| ×12100 | ||
アングルバー | でカッティング90・度; | ミリメートル | 100××10100 | 160××14160 | |
でカッティング45・度; | ミリメートル |
| 80×1080× | ||
パンチング | 径×厚さ | ミリメートル | ・φ; ×1620 | ・φ; ×2030 | |
・φ; ×3.5150 | |||||
ノッチング | ノッチダイ長さx幅xt | ミリメートル | 80××652 | 100××1352 | |
フランジングダイ( 1ストローク) l×トン | ミリメートル |
| 500×3,250×15 | ||
チューブのノッチング | ミリメートル |
| ・φ; 108 | ||
シャッターダイ | ミリメートル |
| 96×9×2×3 | ||
パンチ力 | kn | 500 | 800 | ||
最大。 シリンダーのストローク | ミリメートル | 80 | 95 | ||
喉の深さ | ミリメートル | 240 | 330 | ||
モータ電源 | キロワット | 4 | 5.5 | ||
全体的な寸法l×w×h | ミリメートル | 14206901490xx | 18207901790x | ||
約。 重量 | キロ | 1500 | 2000 | ||
