製品情報

構造: ギヤ	適用範囲が広くか堅い: 堅い	標準的なか標準外: 標準
材料: 鉄鋼	銘柄: Tanso	原産地: 中国(本土)
モデル番号: GIICL

包装

包装: 標準的な輸出パッキングおよび木の場合

仕様

1.High速度ギヤカップリング2.Speedの範囲5000-30000 r/分3.OEM 4.ISO&CE 5.Balancingの精密。

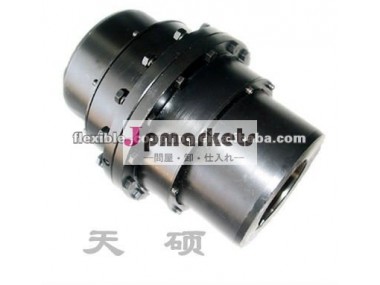

高速ギヤカップリング

このシリーズはGICL、Gを含んでいる Ⅱ CL、GICLZ、G Ⅱ CLZおよびNGCL 5のタイプのギヤカップリング



2同軸ドライブシャフトシステムのレベルを結合するために適用し図1.で示されている3つのタイプのミスアラインメントに合わせることを割り当てる



外の歯のクラウン歯車。 ある特定の文脈、歯を搭載するよい接触の二軸の偏差の取付けは、カップリングきちんと働いている



高力合金鋼鉄歯窒素の処置、精密機械化。

バランスをとる精密。

高速仕事、速度範囲5000-30000 r/分のカップリング









基本的なサイズをつなぐGIICLのタイプドラムの形ギヤ

モデル	Norminalのねじり TN (N·m)	最高速度 (r/min)	穴dia	穴の長さ	D	H	A	C	軸線の間隔 kg.m2	注油グリースの合計(mL)	重量 (Kg)
				Y、J1
			d1、d2	L
GIICL1	355	4000	14-35	38-82	103	2.0	36	8	0.0035-0.00375	51	3.1
GIICL2	630	4000	16-45	38-112	115	2.0	42	8	0.00550-0.00675	70	3.5
GIICL3	1000年	4000	22-56	38-112	127	2.0	44	8	0.010-0.0113	68	7.0
GIICL4	1600年	4000	38-65	60-142	149	2.0	49	8	0.02-0.0245	87	12.2
GIICL5	2800	4000	40-75	84-142	167	2.5	55	10	0.0378-0.0433	125	18.0
GIICL6	4500	4000	45-90	84-172	187	2.5	56	10	0.0663-0.0843	148	26.5
GIICL7	6300	3750	50-105	84-212	204	3.5	60	10	0.103-0.151	175	39.2
GIICL8	9000	3300	55-115	84-212	230	3.0	67	12	0.167-0.241	268	49.7
GIICL9	14000	3000	60-135	107-252	256	3.0	69	12	0.316-0.470	310	79.6
