製品情報

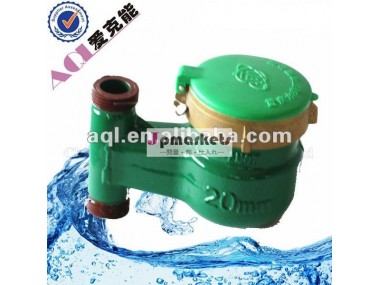

原産地: 中国(本土)	銘柄: aql	モデル番号: Lxs25xf-50xf
呼び径: 25~50mm	インストールする: サブ- 水平	タイプ: ローター液体シール
温度: 0.1℃~30℃	水の圧力: ≤1mpa	圧力損失: P≤0.063mpa

仕様

1.、 ディスプレイのキャビティインデックスにより封止されて液体2.高感度、 読書されませんが改ざんされ3.水平設置

• 使用

水の量を測定するためには、 パイプラインを通過し.使用することはできません温水用、 汚水および腐食性液体。

• 特徴:

部品の互換性,簡単にインストールでき。

• ターンダウン比

Q3/q1=100

• インストールする:

インストールするサブ- 水平( h)。

• 最大許容誤差

から、 最小流量( q1) がありの最下位に含まれているその境界フロー( q2) ではなくなっている含まれている、 最大誤差は& plusmn; 5％

境界からフロー( q2) があり、 完結型の最高に過負荷の流れ( q4) 完結型である、 最大誤差は& plusmn; 2％

• 技術的なパラメータ

呼び径 (ミリメートル)	ターンダウン比	q4 過流量 (m3/h)	q3 一般的な流量率 (m3/h)	q2 境界流量 (m3/h)	q1 最小流量 (m3/h)	最小値 (m3)	最大値(m3)
25	80	7.875	6.300	0.126	0.080	0.0001	99999
	100			0.100	0.063
40	80	20.00	16.00	0.320	0.200
	100			0.256	0.160
50	80	31.25	25.00	0.500	0.313
	100			0.400	0。 250

• サイズと重量

サブ- 水平:

直径 (ミリメートル)	長さl (ミリメートル)	l1長さ (ミリメートル)	b幅広さ (mm)	高さh (mm)	接続 d		重量 (キロ)
(mm)					d	d
25	225	345	104	112	r1	G11/4b	2.4
40	245	373	126	150	R11/2	g2b	5.0
50	280	---	165	178	フランジ接続		15
					D=125	D=165
