製品情報

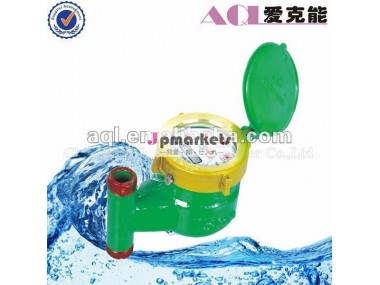

原産地: 中国(本土)	銘柄: aql	モデル番号: Lxs15xf-20xf
呼び径: 15~20mm	インストールする: サブ- 水平方向および垂直方向の	タイプ: ローター液体シール
温度: 0.1℃~30℃	圧力損失: P< 0.063mpa

仕様

1.、 ディスプレイのキャビティインデックスにより封止されて液体2.高感度、 検針はない改ざんされる3.水平設置

• 使用

水の量を測定するためには、 パイプラインを通過し.使用することはできません温水用、 汚水および腐食性液体。

• 特徴:

部品の互換性,簡単にインストールでき。

• インストールする:

インストールするサブ- 水平( h) および垂直方向( v) 2つの形で。スーツに広大な範囲。

• 最大許容誤差

から、 最小流量( q1) がありの最下位に含まれているその境界フロー( q2) ではなくなっている含まれている、 最大誤差は& plusmn; 5％

境界からフロー( q2) があり、 完結型の最高に過負荷の流れ( q4) 完結型である、 最大誤差は& plusmn; 2％

• 技術的なパラメータ

呼び径 (ミリメートル)	ターンダウン比	q4 過流量 (m3/h)	q3 一般的な流量率 (m3/h)	q2 境界流量 (m3/h)	q1 最小流量 (m3/h)	最小値 (m3)	最大値(m3)
15	100	3.125	2.500	0.040	0.025	0.0001	99999
	125			0.100	0.020
20	100	5.000	4.000	0.064	0.040
	125			0.052	0.032



• サイズと重量

直径 (ミリメートル)	長さl (ミリメートル)	l1長さ (ミリメートル)	b幅広さ (mm)	高さh (mm)	接続 d		重量 (キロ)
(mm)					d	d
15	165	258	95	104	R1/2	G3/4b	1.4
20	100	203	95	145	R3/4	g1b	1.7
