製品情報
| 原産地: 中国(本土) | 銘柄: siglent | モデル番号: sds1202cnl |
| 帯域幅: 200mhzの、 | メモリ深セン: 最大40kpts | リアルタイムサンプルレート: 1gsa/s( 各チャネル); |
| サンプルレートと同等: Sa50g/s; | チャンネル: ダブルチャネルextトリガーチャンネルプラスワン; | ディスプレイ: 7インチ( 8*18) 色tf- tlcd |
| 垂直解像度: 8ビット |
包装
| 包装: 標準的なパッキング |
仕様
Siglentsds1202cnl、 mhzのデジタルオシロスコープ2001.とiso9001certifiedce; 2.保証の3年; 3.競争力のある価格。

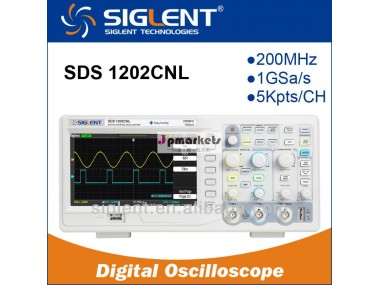

siglentsds1202cnl、 デジタルオシロスコープ200mhzの
アプリケーション
- 電子回路設計とデバッグ;
- 電気回路機能テスト;
- 瞬時信号を検査;
- 産業用制御および測定;
- 製品の品質管理;
- 教育と訓練;
特徴および利点
- 最高の帯域幅200mhzの、 リアルタイムサンプリングレート1gsa/s、 等価サンプリングレート50gsa/s;
- 5kpts/chメモリ深セン;
- 5トリガ機能: エッジ、 パルス、 ビデオ、 スロープ、 代替;
- スクリーン- セーバー機能( 〜5時間1分);
- ユニークなデジタルフィルターと波形記録機能;
- インターフェイス構成: usbホスト、 uメモリ保存とサポートファームウェア更新; usbデバイス; pcリモートコントロールとpictbridge対応サポート印刷; rs-232; パス/失敗するインターフェイス
モデル | sds1202cnl | sds1102cnl | sds1072cnl |
帯域幅 | 200mhzの | 100mhzの | 70mhzの |
チャンネル | ダブルチャネルextトリガーチャンネルプラスワン | ||
リアルタイムサンプリングレート | 1gsa/s( 各チャネル)、 sds1202cnl 1gsa/s( シングルチャンネル)、 500msa/s( ダブルチャネル)、 sds1072cnlsds1102cnl | ||
等価サンプリングレート | Sa50g/s | ||
メモリ深セン | 40kpts( sds1072cnl、 sds1102cnl); 5kpts/ch( sds1202cnl) | ||
立ち上がり時間 | <2.4ns | <3.5ns | <5ns |
入力インピーダンス | 1m・オメガ; ||17pf | ||
タイムベース範囲 | 2.5ns/div-50s/div、 | 2.5ns/div-50s/div | 5ns/div-50s/div |
ロール: 100ms-50s/div | |||
垂直感度 | 2mv-10v/div( 1- 2- 5シーケンス) | ||
垂直解像度 | 8ビット | ||
トリガソース | Ch1,ch2,ext、 ext/5,acライン | ||
トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 代替 | ||
数学の操作 | +、-、 ※、/、 fft | ||
デジタルフィルタ | ハイパス、 ローパス、 バンドパス、 バンドストップ | ||
最大入力電圧 | ± 猫1400vpk-pk | ||
内部を節約する | 波形の2基は参照、 の20グループの設定、 波形の20グループ | ||
外部を節約する | ビットマップを節約する、 csvを節約する、 波形の保存、 設定を保存し | ||
持続的な | 電源を切ってください、 1s、 2s、 5s、 無限 | ||
言語 | 英語、 ロシア、 フレンチ、 日本、 韓国、 ドイツ、 アラビア、 スペイン語、 イタリアの、 ポルトガル語、 中国語( 簡体字)、 伝統的な中国 | ||
接続 | Usbホスト、 usbデバイス、 rs-232、 パス/失敗するアウト | ||
ディスプレイ | 7インチ( 8・回; 18) カラーtft-lcd | ||
パワー | Ac100-240v、 47hz-440hz、 最大50va | ||
