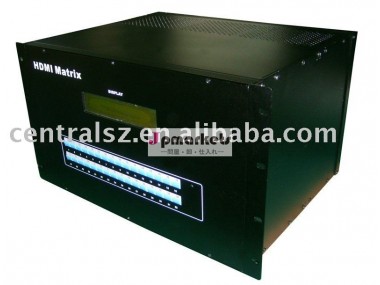

32x32 HDMIのマトリックス、ディストリビューターのスイッチャディバイダー1.3v 1080P

32x32 HDMIのマトリックス、ディストリビューターのスイッチャのplitter

1.3v 1080P

HDMIのマトリックスの上位システムは高度の大きいの統合する回路のマトリックススイッチ技術および計算機制御の技術のそれをできる与えたユーザーにeximious全体機能、それを持っているはめ込み式ビデオを使用したまたは可聴周波マトリックスのスイッチ機能は、任意HDMIの流しの任意HDMIの源のイメージそして声を表示できる

マトリックスシステムに空港、銀行、ホテル、刑務所、港、速度の方法、スーパーマーケット、工場および現代建物等のために美しい出現があったり、あらゆるHDMI装置、それのために適している取付けることができる

2.特徴
プラグの産業シャーシ、独立した入出力カード、1   カード4方法、適用範囲が広く、信頼できる。
オフサイト保護。
二重入力、相互バックアップ、生きている、仕事および信頼できる差し込むことができる。
RS232インターフェイスを使って、リモートコンピュータ操作。
自動EDIDはEDIDの最初出力表示装置に、すべての入力のためのEDID情報自動的に合わせた。
LEDは入力信号が失われることを示す。
多用性があるHDMI1.3、支持HDCP。
サポートDeepColor最も高い36bit。
ontのパネルLCDの表示、独立した主操作

upportの赤外線リモート・コントロール。

3.技術仕様
HDMIは&output多用性があるHDMI1.3.を入れた

入力HDMI.の≤ 32
出力HDMI.の≤ 32

HDMIピクセルは165Mpixを越えるクロック周波数を二番目に評価する

TMDSは250MHzまで時計を出力した

サポート24、30及び36のビットピクセルビデオモード

サポート4:4: 4および4:2: 2つのデータ入力フォーマット。

出力ジッター(単一チャネル入力だけ) (ピーク間の) <36ps

1つのチャネル(ピーク間の) <37.2psが付いている混線ジッター

出力リターン・ロス(40のMHzから2.5 GHz) <15dB

入力リターン・ロス(40のMHzから2.5 GHz) <15dB
単一信号の帯域幅< 3.0Ghz.

HDMIのインターフェイスの種類19pin HDMIインターフェイス

HDMIの入力ラインの長さの≤ 10メートル

HDMIはケーブル長の≤を10メートル出力した
RS232管理線長さの≤ 15メートル
赤外線制御間隔≤5のメートル

パワー消費量<60W

湿気<95% RH

実用温度0の°C +45の°C

MTBF> 40000時間
通信用インタフェースRS-232、9600bps、8、n、1
次元483の(幅) 350の(深い) 180の(最高) mm (4U)
機械重量10kg
入力AC 220V/50Hz ± 10%

4.取付け

8枚の入れられたカード、8枚の出力されたカード、2枚の電源カードは左から右へある。 信号がロックされている時LEDの徴候を含む各入出力カード、LEDライト。
  あらゆる1枚の力カードによって二重電源バックアップモードを持たなければ。 RS232管理線は1つを取ることができる。

5.操作
手動スイッチ: 第1選択の主出力を持っているスイッチ基礎ごとの2回第2上等の入力。 のような: 1,3キーは1つの出力された切換えに入ったそれぞれ3である。


各出力の入力に相当するLCDの陳列窓の左。
メニューボタンは工場テストのためにだけ使用される。
赤外線リモート・コントロール:
フロント・パネルとの操作は、出力を、そして「の」選んだり、そして入力を選ぶ。
のような: 切換えは入った1つから8つを出力した: 出版物1は、そして「の」、それから8ある場合もある。

ソフトウェア制御:

選り抜きCOMを入れるために選ぶようにソフトウェア制御を使用してシリアルポートを左舷に取り、選ぶ最初の出力を開けなさい
例: HDMIの出力、HDMIの入力に従って入力「3」によってタイプ「2」は、そう第3入力第2出力である。
連続制御配線方法:
  RS232インターフェイス9ピンDタイプピン標準インターフェース。
信号定義: 2受信機; 3 -送信機; 5GND; 下記のように示されている:

連続信号リンクを定義する
