製品情報
| 条件: 新しい | 原産地: 中国(本土) | 銘柄: ブリニ |
| モデル番号: Bl-y25/32/36 | タイプ: 縦 | CNCまたはない: CNC |
| 電圧: 顧客が必要に応じて | 力(W): 2.2/3/4キロワット | 次元(L*W*H): モデルに従って |
| 重量: モデルに従って | 証明: ce、 iso | 保証: 1年間 |
| 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: 木製ケース |
仕様
Cncフライス盤( bl- y25/32/36)( 高品質、 ce、 gb、 1年間の保証) 高剛性、 高精度、 高速
Cncフライス盤( bl- y25/32/36)( 高品質、 ce認証取得、 1年間の保証)
高剛性、 高精度、 高い安定性
y25フレーム
導入:
台湾で生産の主要な部分生産基地。
マシンドイツの技術を採用してい、 ドイツのエンジニアによって導かれる主な技術。
のためのoemの形としてマシンを提供する長期的なとしてドイツの会社。
フル生産が台湾のエンジニアが監修。
ce認証取得、 応じて厳密に生成されたマシンは、 中国国家標準規格とce安全。
標準的な構成:
Gsk980mdc/siemens808dcncコントローラ
X。 y。 モーターを供給するz軸・ドライバ: ステップまたはacサーボ
スピンドルの周波数変換( 6000rpm)
空気圧工具rleasing
自動潤滑システム
クーラントシステム
ワーキングランプ
半二重または全閉じたカバー
標準付属品
標準付属品:
マシンのレベリングパッド1セット; 1ツールキットセット; 1pc工具シャンク; プルstudes1pc; ミルチャック1set( 12個); フルセット英語ユーザーマニュアル
オプションのコン:

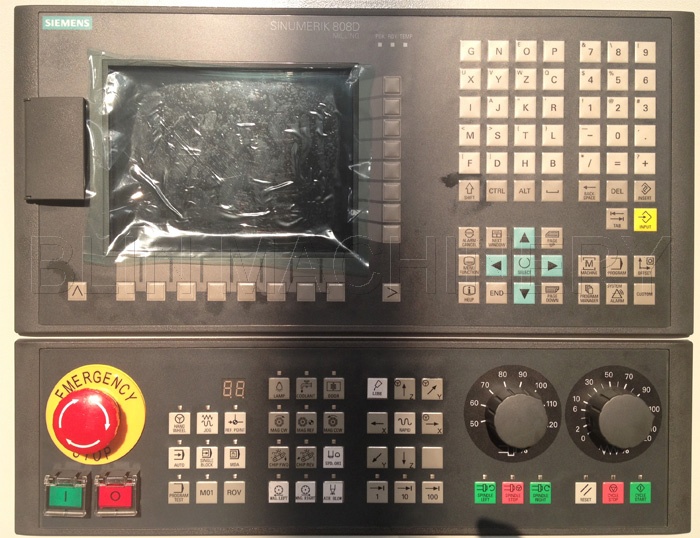

高度な808dジーメンス
フルカバー
手動工具リリース
サーボスピンドル( リジッドタップ)
8000rpmのスピンドル
第四軸( nc割出し台)
主なパーツリスト:
| アイテム | ブランド | |||
| ベアリング | 中国top-hrbp4クラス/z軸のnsk | |||
| ボールねじ | 中国feamous | |||
| スプリングディッシング | ドイツ | |||
| スピンドル・部品 | 台湾 | |||
| インバータ | 日本安川 | |||
| atc | 台湾 | |||
| エアオイルシリンダー | 台湾 | |||
| pnuematic部品 | 台湾airtacまたは中国トップ | |||
| スピンドルモータ | 中国トップ | |||
| 電気部品 | 中国トップ | |||
| 潤滑ポンプ | ジョイント- ベンチャー | |||
| トラベルスイッチ | 中国トップ | |||
| のmpg | 中国トップ | |||
| ボタン | 台湾 | |||
仕様:
| アイテム | ユニット | y25 | y32 | y36 | |||||
| テーブルのサイズ | ミリメートル | 700・回; 260 | 850・回; 320 | 1200・回; 320 | |||||
| tスロット | ミリメートル | 3- 12 | |||||||
| X/y/z軸旅行 | ミリメートル | 400/250/280 | 500/300/360 | 650/360/360 | |||||
| X/y/z軸のボールねじ( 直径。/ピッチ) | ミリメートル | 32/6 | |||||||
| 主軸端までの距離作業テーブル面の | ミリメートル | 100-380 | 100-510 | 100-510 | |||||
| 主軸中心からの距離カラム表面に | ミリメートル | 250 | 300 | 360 | |||||
| スピンドルヘッド | / | bt40 | |||||||
| スピンドルモータ | キロワット | 2.2 | 3または4( opt。) | 3または4( opt。) | |||||
| スピンドル速度 | rpm | 標準: 100-6000; オプション: 100- 8000( 台湾積分スピンドルユニット) | |||||||
| 工具交換タイプ | / | ディッシングスプリングクランプ・緩め空気圧 | |||||||
| x、 y、 z軸モーター | n。 m | 12( ステップ)、 6( サーボ) | 16( ステップ)、 6( サーボ) | 6( サーボ) | |||||
| 送り速度 | ミリメートル/min | 1-3000 | |||||||
| 急速な移動速度 | M/min | 4( ステップ)/12( サーボ) | 4( ステップ)/12( サーボ) | 12( サーボ) | |||||
| 位置決め精度 | ミリメートル | ± 0.01 | |||||||
| 反復可能な位置決め精度 | ミリメートル | ± 0.005 | |||||||
| 分。 設定単位 | ミリメートル | 0.01( ステップ)、 0.001( サーボ) | |||||||
| 全体のサイズ( 半分/フルカバー) | m | 1.5*1.2*2.1/2*1.8*2.1 | 1.7*1.4*2.1/2.1*2*2.1 | 1.7*1.5*2.2/2.2*2*2.2 | |||||
| N。 w。( ハーフ/フルカバー) | t | 1.3/1.5 | 2/2.2 | 2.4/2.6 | |||||
