製品情報

条件: 新しい	CNCまたはない: CNC	動力源: 油圧
原産地: 中国(本土)	銘柄: ヘレン	モデル番号: J23-63
のfuction: メタルパンチング

包装

包装: 鋼鉄ロープで、容器で固定されて全機械が覆われるポリ塩化ビニールのフィルム非常に安全か木または木

仕様

1) ベルトブレーキが付いている安全装置5)との単純構造、2)よく普遍的な特性3)の維持管理4)

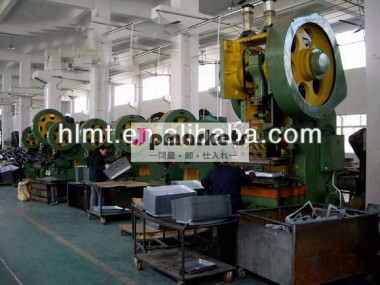

J23シリーズオープン- 型傾倒プレス/プレス機/press



仕様:



1)パワープレス機/パンチングマシン/パワープレスもちと傾倒キャストフレーム、 を確保するために高剛性、 少ない変形。



2)パワープレス機/パンチングマシン/パワープレスもちターン- キーとリジッドクラッチ、 信頼性の高い柔軟な動きとのperfomance。



3)crankashaft、 パワープレスのmachine/パンチングマシン/十文字配置されパワープレス、 v- タイプの高いaccuraryslideinガイド。



4)パワープレス機/パンチングマシン/パワープレスもちプレス- collapeブロックデバイス、 プレス作業の安全を確保するため。



5)パワープレス機/パンチングマシン/パワープレスは、 緊急ブレーキ装置、 を制御するためにスライドストップ内の任意の位置に任意発生した場合135腕などの、 作業領域内にアクセスする任意の物質。



アプリケーション:

1. 車軸とスリーブおよび撤退を押す
2. シートメタル曲げ加工や深絞り
3. 矯正、 を形成する、 様々な材料切断とパンチング
4. 圧縮試験に適用される。
5. コンピュータの外部カバー、 板金部品
6. oa用スチール家具の引き出しとレール部
7. 外部エアコンのカバー、 およびsth。 が好きだった。



なし。	説明		モデルユニット	J23-4	J23-6.3	J23-10	J23-16	J23-20	J23-35	J23-40	J23-63	J23-80	J23-100
1	公称容量		kn	40	63	100	160	200	350	400	630	800	1000
2	公称ストローク		ミリメートル	1.5	2	3.2	3.7	4.8	7	7	7	8	10
3	ストロークのスライド		ミリメートル	25	48	55	70	65	100	100	120	120	130
4	毎分ストローク		rpm	200	170	145	122	122	50	50	40	40	38
5	シャット高さ最大		ミリメートル	120	180	210	243	250	250	330	380	420	480
6	高さ調整シャット		ミリメートル	25	40	45	45	55	75	75	80	90	100
7	喉の深さ		ミリメートル	90	120	135	175	175	210	250	310	340	380
8	ワークテーブルのサイズ	R-l	ミリメートル	250	410	440	530	500	610	700	860	950	1080
		F-b	ミリメートル	160	230	260	330	330	400	460	570	630	710
9	ワークテーブルの穴サイズ	R-l		/	160	200	240	260	300	310	450	450	500
		F-b		/	100	130	160	180	150	180	300	320	350
		径。	ミリメートル	70	140	170	210	210	200	240	360	400	425
10	ボトムサイズスライド	R-l	ミリメートル	100	140	170	200	220	242	300	400	400	430
		F-b	ミリメートル	90	120	150	180	200	220	260	360	360	370
11	シャンク穴の大きさ	径。	ミリメートル	25	25	38	40	40	50	50	50	60	60
		深さ	ミリメートル	40	55	55	60	60	70	70	70	75	75
12	柱と柱の間に距離		ミリメートル	130	170	200	220	240	300	340	420	470	530
13	厚さボルスタ		ミリメートル	30	30	35	40	50	60	70	80	95	100
14	最大。 フレームの傾き		度	25	25	25	25	25	15	20	20	20	20
15	全体のサイズ	R-l	ミリメートル	438	550	713	834	880	1140	1290	1490	1570	1735
		F-b	ミリメートル	670	780	、895	1150	1240	1550	1660	1942年	2120	2470
		高さ	ミリメートル	1320	1540	1688	1910年
