製品情報
条件: 新しい | タイプ: ストレートナフィーダーとアンコイラ | 使用: シート |
原産地: 中国(本土) | 銘柄: 半田市 | モデル番号: Ncmb- 1000 |
電圧: 220v、 380v、 410v | 証明: iso、 ce | 保証: 1年間 |
提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
包装
包装: peフィルムと木製ケース |
仕様
ストレートの簡単な紹介: 1.decoiler、 ストレイテナー、 フィーダーが一台のマシンで、 多くのスペースを節約する。 2.を通過していたce
詳細なストレートの:
標準付属品:
1,電気アイループ制御システム
2,カテナリー発信を支援し、 材料をサポート
3,ホールド、 アーム装置
4,decoiler調整しバッフルプレート
5,摂食と矯正ロールは硬質クロムが付いている完成
オプションのaccesssories:
1,可変速装置( インバータ付)
2,コイル車油圧
3,支持アーム
4,潤滑装置
5,コイル側ガイドマニュアル
6,電気コイルサイドガイド
7,ラインの高さ調整moterizedパスのために
寸法( mm)
モデル | Ncmb- 300 | Ncmb- 400 | Ncmb- 500 | Ncmb- 600 | Ncmb- 800 | Ncmb- 1000 | Ncmb- 1300 | |
コイルの厚さ( mm) | 0.3-3.2 | |||||||
コイル幅( mm) | 75~300 | 75~400 | 75~500 | 75~600 | 75~800 | 150~1000 | 150-1300 | |
最大コイル重量( kg) | 2000(3000) | 3000(5000) | 5000(8000) | 10000 | 10000 | |||
最大コイルo。 d。( mm) | 1200(1500) | |||||||
コイル私。 d。( mm) | 508 | |||||||
最大回転数( m/min) | 16 | |||||||
供給精度( mm) | +/-0.15 | |||||||
ロールをまっすぐに | アッパー4/低い3 | |||||||
は、 ロールを供給する | アッパー1/低い1 | |||||||
着信は、 ロールを供給する | lower1 | |||||||
サーボモータ | Ac1.8 | Ac2.9 | Ac4.4/ | Ac5.5 | ||||
マンドレル拡張 | 油圧 | |||||||
Decoilerモータ( キロワット) | Ac0.752.2 | Ac1.5/2.2 | Ac4.0 | |||||
空気の圧力( mpa) | 5kgcm | |||||||
送り方向 | 顧客に依存し・rsquo; | |||||||
パスライン高さ( mm) | 顧客に依存し・rsquo;+/-100 | |||||||
電源仕様。 | 220v/60hz |
矯正パフォーマンス:
モデル/幅/厚さ | 1.3 | 1.6 | 2.0 | 2.3 | 2.5 | 3.2 |
Ncmb& mdash; 300 | 300 | 250 | ||||
Ncmb& mdash; 400 | 400 | 250 | ||||
Ncmb& mdash; 500 | 500 | 420 | 250 | |||
Ncmb& mdash; 600 | 600 | 440 | 380 | 230 | ||
Ncmb& mdash; 800 | 800 | 700 | 470 | 350 | 300 | 180 |
Ncmb& mdash; 1000 | 1000 | 900 | 750 | 600 | 450 | 280 |
Ncmb& mdash; 1300 | 1300 | 00 | 700 | 600 | 450 | 280 |
引張:400n/mm
降伏強度:275n/mm

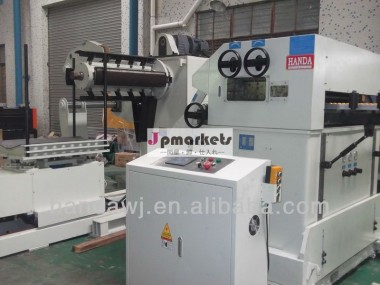

他の写真:
