製品情報

条件: 新しい	タイプ: 管の溶接機	管材料: 炭素鋼
適用: 下水管管	原産地: 中国(本土)	銘柄: 仲清
モデル番号: 12 hf管溶接ライン	材料: q195、 q215、 q235、 j55、 x70

包装

包装: Container/木製ケース/お客様のご要望によって

仕様

それが生成する鋼管。 をcontiuousラインシリーズ化が可能で生産、 それ操作が簡単。

会社の説明



当社は、 ロールのプロファイルの専門メーカー高- 周波数溶接管の機器、 fourローラー冷間圧延機、 高- スピードせん断装置、 精密冷間成形装置、 ステンレス鋼溶接管機器や、 あらゆる種類の複雑なクロス- セクション。 それは国内の特別な最古の1つある工場を作るに従事する中国で溶接管の機器。



製品の簡単な紹介

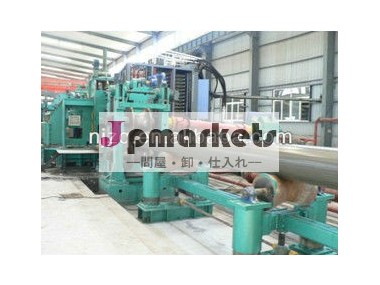

12" パイプ溶接ラインは、 主に溶接に使用され四角型、 丸型/長方形のパイプ。 この行を利用していロール成形鋼帯を処理するために様々な形状に。 それは閉じたプロファイルを製造することもできるの様々な直径とサイズによって高周波誘導加熱絞りとシーム溶接部。



 パラメータ:



原料:

厚さ: 3.0~14.0mm( x70・ル; 11.0ミリメートルです)

幅: ミリメートル350~1050

コイル重量: 20~25t

コイル番号: ・φ; 760mm;

材料: q235; q345b; j55; x70

完成品:

ラウンド: 4"( 114)・ndashする; 12"( 325mm)

カット- へ- 長さ: 6~13m

溶接速度: 12~35m/min



設計ガイドライン



保守性と生産性を向上させるために

の安全要件を満たすためにマルチ- 製品の小さな- バッチ生産

に環境を改善し、 操作における安全性

安定性を改善するためは、 製品の品質の

収量を向上させるためのライン

機器のコストを低減するために

場合のソリッドステート高周波溶接機が使用され600kw、 溶接速度と見積もっている次のように:



	3.5mm	8.0ミリメートル	12.7ミリメートル	14.0ミリメートル
114	35	24	13	12
219	30	24	15	12
325	—	24	15	12

技術基準: api5lapi5ctgb/t3091jisg3452jisg3444g3445a513エン10219astmjis

鋼種: ラインパイプ:、、 b、 x42、 x46、 x52、 x56、 x60、 x65、 x70

石油ケーシングパイプ: h40、 j55、 k55

構造的なパイプ: q215、 q235、 q345、 20#



12" od生産目標、 労働時間4000/year



スペック	od	厚い壁	平均 厚さ	平均 重量/m	平均 速度	平均 作業時間	毎年恒例の 生産
インチ	ミリメートル	ミリメートル	ミリメートル	キロ/m			T/a
6- 5/8"	168.28	4.0~12.7	6.35	25.36	20	1000	30432
8- 5/8"	219.08	4.0~12.7	7.14	37.31	20	1000	44772
10- 3/4"	273.05	4.0~12.7	7.92	51.82	20	1000	62184
12-3/4"	323.85	4.0~12.7	7.92	61.74	20	1000	74088
合計							211476



配達

に従ったもので、 商品の出荷機器リスト8ヶ月以内に翌日から始まる請負の頭金と受信。

 支払条件

30％前金の契約の署名後、 30％2ヶ月後に支払進捗状況、 と30％配達の前に。 残る量1年以内に支払われるべき納入後。

パッキング

電気制御部木製のケースに詰めた、 ヌード満員の残り。

後- アフターサービス

サプライヤーは技術者を送る買い手に専修rsquo; のサイトにインストールを遂行・テストと技術サポートを提供し。 関連する費用は買主の負担としなければならない。 テスト中に、 バイヤーは提供しなければならない必要な植物建物・機器、 試験材料と人材のサポート。

1.絵画

機器表面防錆塗料でコーティングされなければならない。 塗装色によって決定することができるに買い手またはによって彼の裁量にサプライヤー。

2.基礎工事

サプライヤーは基礎図の買い手を提供し、 機器の、 工事付きでの基盤と監督のバイヤー・rsquo; s自身の責任。

工場棟を準備しなければならない、 クライアント、 機器の基礎、 水プールと冷却に従って機器サプライヤーが提供するデータ。 必要なインストール器( リグリフティング、 ツール)、 インストールアクセサリー( 電線、 導管、 水パイプ)、 労働者を助け、 配置しなければならない、 クライアントによって。

給水、 クライアント提供しなければならない、 電源、 マシンへのインターフェイスと空気の供給。

3.保証

カバーは、 保証は、 一年の期間の下にマシンのための配達から始まる通常動作条件( 不可抗力除外)。
