製品情報
| 条件: 新しい | タイプ: 管の溶接機 | 管材料: 炭素鋼 |
| 適用: オイル管、下水管管、構造の管 | 原産地: 中国(本土) | 銘柄: Zhongqing |
| モデル番号: ZQH711 | 材料の炭素鋼: Q235、Q345B、X42-X80、H40、J55、K55、N80 |
包装
| 包装: コンテナ |
仕様
共用ロール、容易な調節のよい溶接継ぎ目の質、堅い機械構造、容易な操作
応用範囲

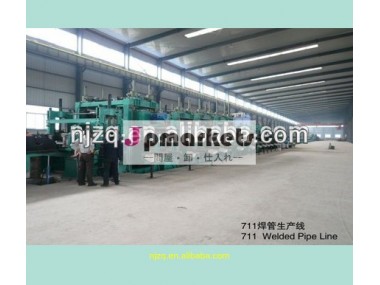

711パイプ溶接ラインは、 主に溶接に使用され四角型、 丸型/長方形のパイプ。 この行を利用していロール成形鋼帯を処理するために様々な形状に。 それは閉じたプロファイルを製造することもできるの様々な直径とサイズによって高周波誘導加熱絞りとシーム溶接部。
技術基準: api5lapi5ctgb/t3091jisg3452jisg3444g3445a513エン10219astmjis
ラインパイプ:、、 b、 x42、 x46、 x52、 x56、 x60、 x65、 x70、 x80
構造的なパイプ: q215、 q235、 q345、 20#
石油ケーシングパイプ: h40、 j55、 k55、 n80
711パラメータ
仕様: | ・φ; 711・回; 25 |
パイプ径: | ・φ; 224.5~・φ; 711ミリメートル |
パイプの厚さ: | 4.0~25mm |
パイプ材: | Q235、 q345b、 j55、 x40-x80、 h40、 k55、 n80 |
溶接速度: | 10~40m/min |
設計ガイドライン
- 保守性と生産性を向上させるために
- の安全要件を満たすためにマルチ- 製品の小さな- バッチ生産
- に環境を改善し、 操作における安全性
- 安定性を改善するためは、 製品の品質の
- 収量を向上させるためのライン
- 機器のコストを低減するために
上記デザインガイドラインに基づいて、 この行用途f。 f。 ロールのパス設計を形成するための。
鋼種: q235、 q345、 j55、 x60-80、 n80
主な組成:
1.積載車油圧: 1ユニット
アンコイラ2油圧ダブルエンド: 1ユニット
3.debenderと矯正のヘッド: 1ユニット
4.せん断と溶接機:1セット
5.水平アキュムレータ: 1セット
6.を形成するとサイジングユニット: 1セット。
7,電気制御部と連動電動フルライン: 1セット
8,フルライン油圧システム: 1セット
パラメータ
タイプ |
外径 (mm) | 厚さ (mm) | 溶接速度( m/min) | メインドライブ (キロワット) | 鋼種 |
25 | ・φ; 8- ・φ; 32 | 0.3-1.4 | 20から70 | 22 |
|
32 | ・φ; 13- ・φ; 38 | 0.4から2.0 | 20から70 | 30 |
|
50 | ・φ; 15- ・φ; 60 | 0.6-3.0 | 15から60 | 75 |
|
76 | ・φ; 15- ・φ; 76 | 0.5-4.0 | 10から50 | 90 |
|
114 | ・φ; 40- ・φ; 114 | 1.0-6.0 | 15から60 | 132 2セット |
|
168 | ・φ; 60- ・φ; 168 | 2.0から6.0 | 15から60 | 132 2セット |
|
219 | ・φ; 76- ・φ; 219 | 2.0から6.0 | 15から60 | 160 2セット |
|
114フレキシブルフォーミング | ・φ; 42- ・φ; 114 | 3.5-10.0 | 15から35 | 500 |
|
219フレキシブルフォーミング | ・φ; 76- ・φ; 219 | 4.5-12.7 | 15から40 | 600 |
|
325フレキシブルフォーミング | ・φ; 114- ・φ; 355 | 4.5-12.7 | 10から35 | 800 |
|
426フレキシブルフォーミング | ・φ; 159- ・φ; 426 | 4.0-14.0 | 10月30日 | 1000 |
|
508フレキシブルフォーミング | ・φ; 219- ・φ; 508 | 5.0-16.0 | 10月30日 | 1500 |
|
660フレキシブルフォーミング | ・φ; 325- ・φ; 660 | 4.5-22.00 | 10〜40 |
| Q235; q345; j55 X60-x80; n80 |
711フレキシブルフォーミング | ・φ; 244.5- ・φ; 711 | 4.5-25.4 | 10〜40 |
| Q235; q345; j55 X60-x80; n80 |
