製品情報
| 伝動装置の整理: 虫 | 原産地: 台湾 | モデル番号: asf |
| 銘柄: chenta | サイズ: 100/155155/250に |
包装
| 包装: ボックス |
仕様
ウォームギア減速機設立されました: 高雄1971年植物-- 5000平方メートル上海工場-- 7500m2i so9001: 2008認証取得

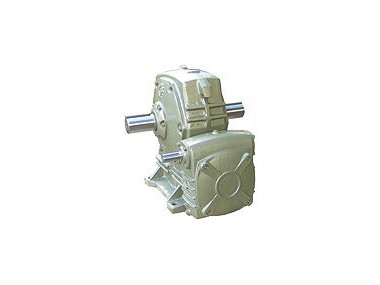

asfモデル100/155155/250にウォームギア減速機
| 説明 | |||
| |||
シャフト方向
比:1/100~1/3600
ユニット:ミリメートル
サイズ | 、 | aa | ab | ac | 広告 | b | bb | bc | bd | する | ca | cb | cd | ce | z |
100/155 | 540 | 340 | 257 | 320 | 385 | 434 | 242 | 220 | 280 | 192 | 487 | 290 | 235 | 30 | 20 |
120/175 | 585 | 376 | 275 | 350 | 410 | 478 | 248 | 250 | 310 | 230 | 553 | 335 | 280 | 37 | 24 |
120/200 | 660 | 414 | 312.5 | 350 | 420 | 535 | 305 | 280 | 350 | 230 | 637 | 390 | 310 | 30 | 22 |
135/225 | 672 | 425 | 315 | 390 | 470 | 605 | 345 | 330 | 410 | 260 | 680 | 415 | 325 | 35 | 27 |
155/250 | 750 | 483 | 365 | 440 | 520 | 646 | 360 | 380 | 440 | 286 | 742 | 450 | 355 | 40 | 27 |
サイズ | 入力軸 | 出力軸 | オイル | 重量 | ||||
hs | u | ※tv | ls | s | ※wx | |||
100/155 | 50 | 25 | ※47 | 100 | 60 | ※515 | 6.1 | 135.5 |
120/175 | 65 | 30 | ※47 | 110 | 65 | ※618 | 9.2 | 195.8 |
120/200 | 65 | 30 | ※47 | 125 | 70 | ※720 | 14.7 | 258 |
135/225 | 75 | 35 | ※4.510 | 140 | 80 | ※720 | 17.2 | 367 |
155/250 | 85 | 40 | ※4.510 | 145 | 90 | ※824 | 22 | 428 |
